NG2mの製作 6

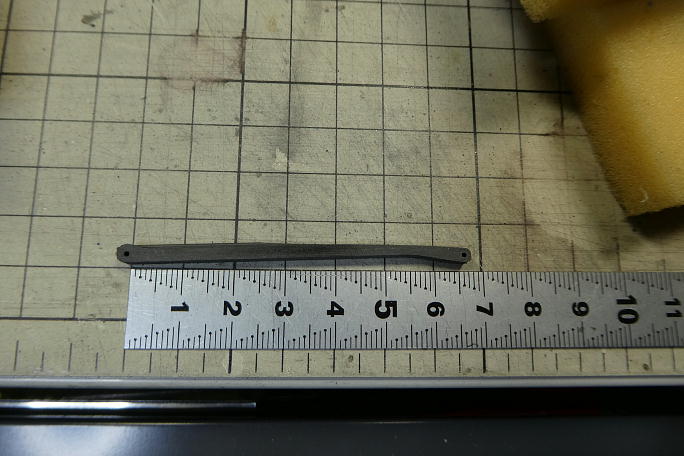

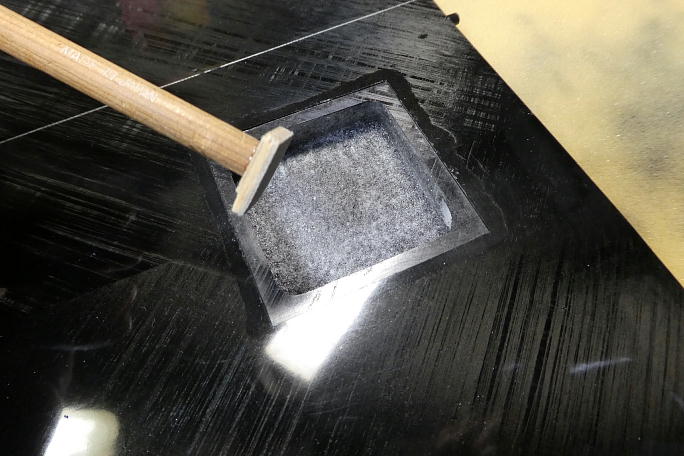

カーボンパウダー入り5052を塗って硬化したところが毛羽立つので、サンディングして毛羽立ちを取り除いておきます。 サーボベッドの接着面をサンディングしておきます。 サンディングブロックの上で削り、面出しも兼ねています。 使用するコントロールロッドは穴間65ミリの物です。 コントロールロッドはバリ取りとパーテーション消しを行っておきます。 サーボラーメンの製品はここの所が酷いです。 |

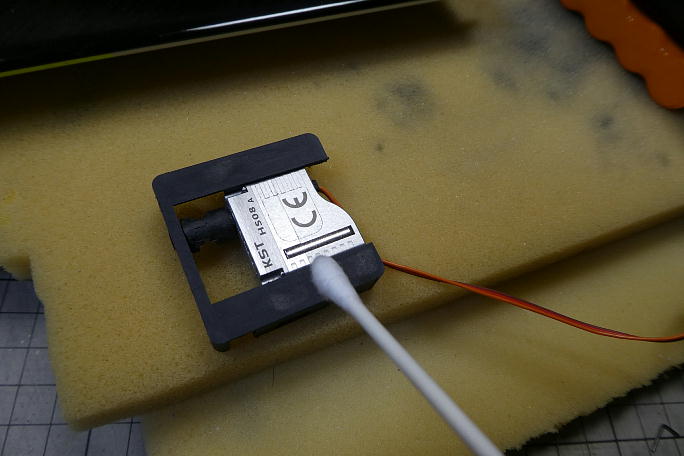

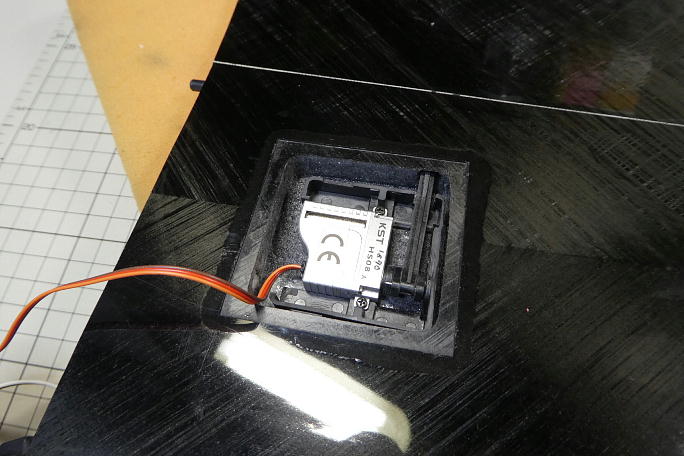

サーボベッドとサーボホールの接着面を硬化促進剤で拭いておきます。 硬化促進剤には持続時間の長い ロックタイトの712を使用します。 サーボは170μs分オフセットしてあります。 エルロンの舵面とサーボニュートラルを合わせて、サーボベッドの四隅のみ中粘度瞬間接着剤で接着します。 ボブスミスの硬化促進剤で硬化させますが、シャーレ翼では無いので、時間に余裕があります。 一度サーボを取り外し、サーボベッド全周に中粘度瞬間接着剤を流します。 サーボを取り付けて、動作確認をしておきます。 |

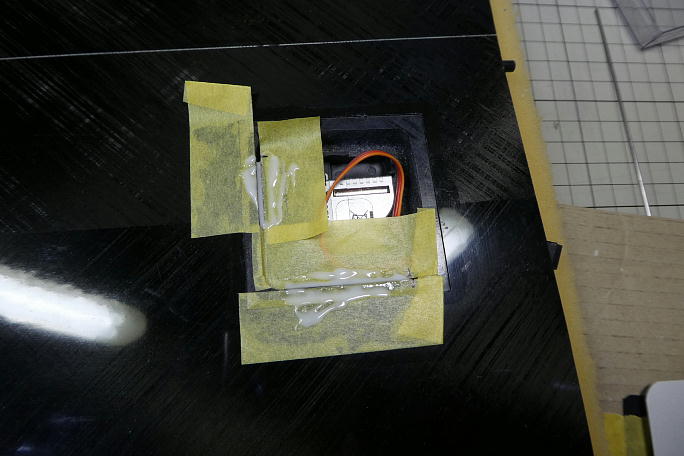

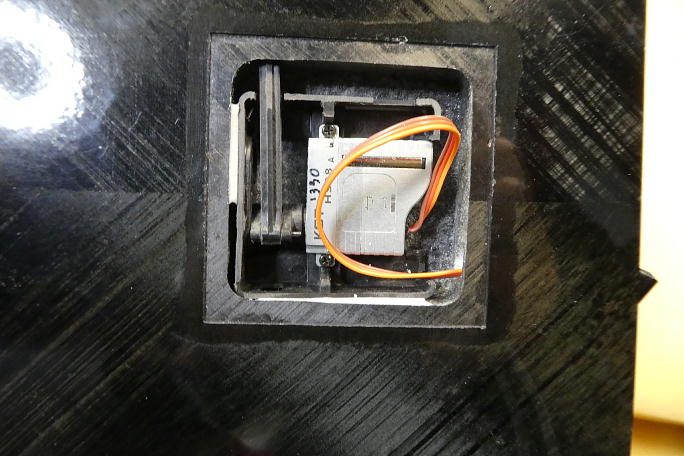

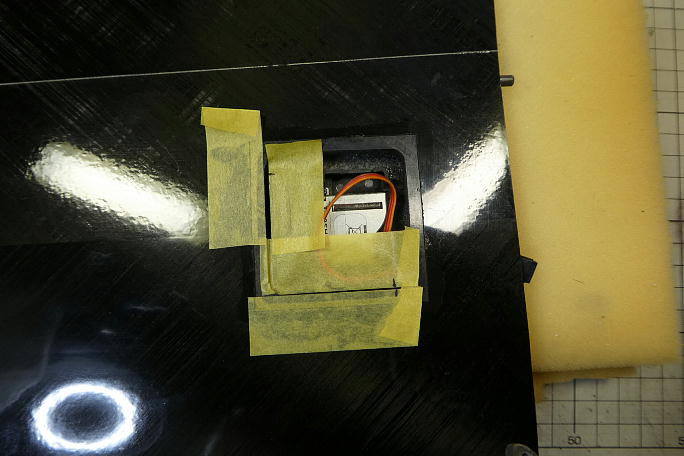

現在はサーボホールの底面だけでサーボを支えていますので、側面にも負荷を分散させるべく、サーボベッドとサーボ ホールの側壁の隙間にマイクロバルーン入り5分エポキシを充填して接着してしまいます。 マスキングをして、マイクロバルーン入り5分エポキシを練り込みます。 マスキングを剥がして完了です。 |

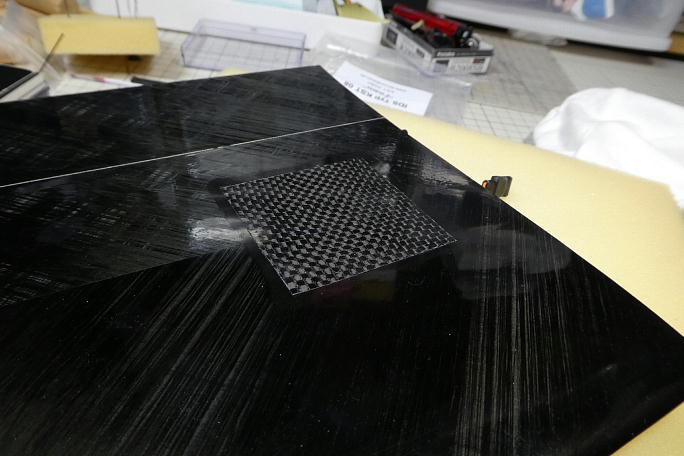

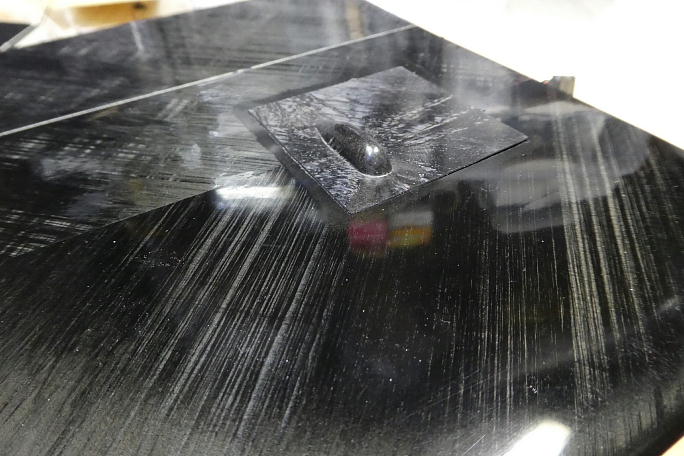

キット付属のサーボカバーです。 サーボホールのサイズにカットされています。 ただ、今回IDSを使ってリンケージ しましたので、ホーンが主翼下面から飛び出しません。 となると、この膨らみは邪魔でしかなくなります。 手持ちの自作カーボンシートからフラットなサーボカバーを切り出して取り付ける事にしました。 |
