NG2mの製作 7

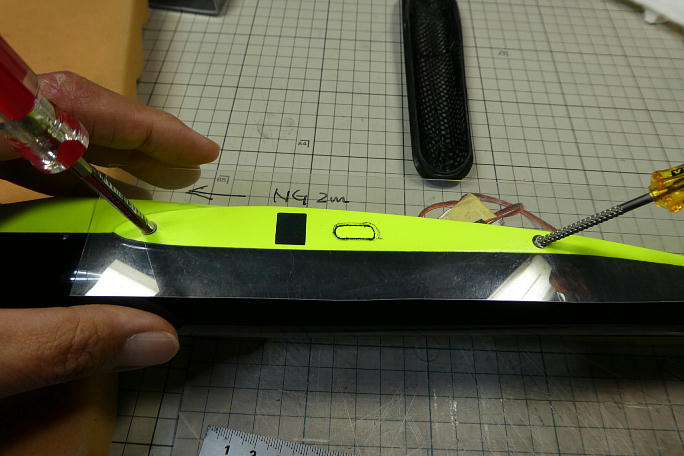

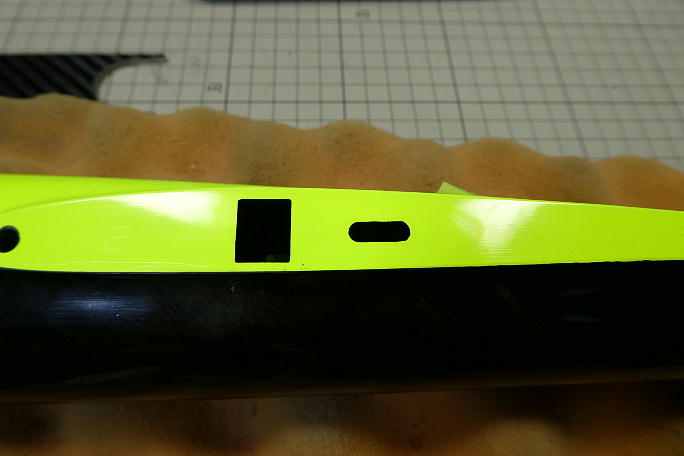

このキットでは、胴体にエルロンサーボコードの取り出し口が加工されていません。 主翼端面でテンプレートを作り、主翼側のコネクタ位置を写し取ります。 主翼端面で作ったテンプレートを胴体に当てて、コネクタ貫通孔の開ける位置を胴体側にマーキングします。 マスキングテープで周囲を養生して、穴開け加工をしていきます。 加工の終わった胴体側面です。 |

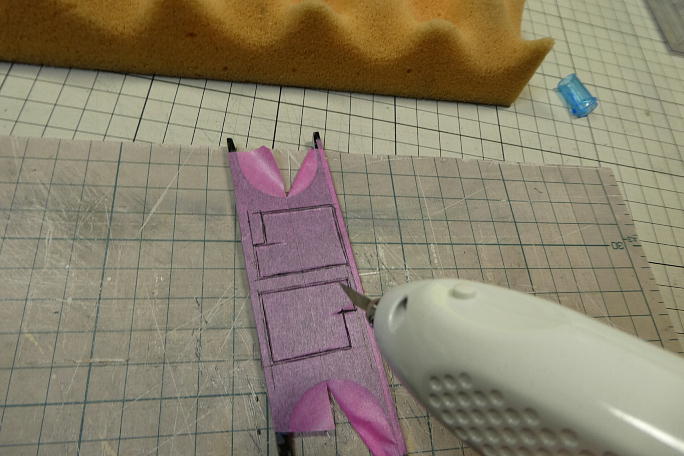

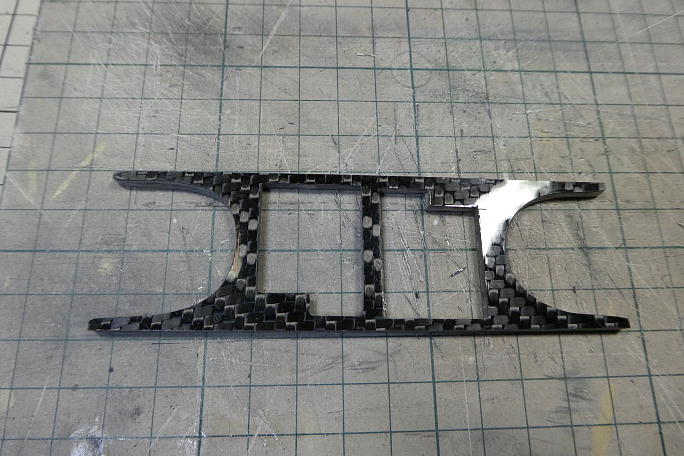

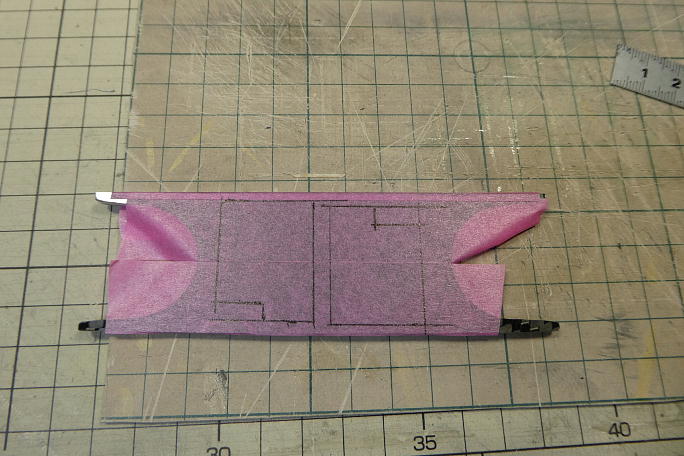

付属のサーボマウントにマスキングテープを貼って、サーボの平面をケガいていきます。 カーボン面に直接書き込むと 線が判りにくいので、その対策です。 超音波カッターで切り込みます。 切り取り、サーボがキッチリはまるように削って調整しました。 |

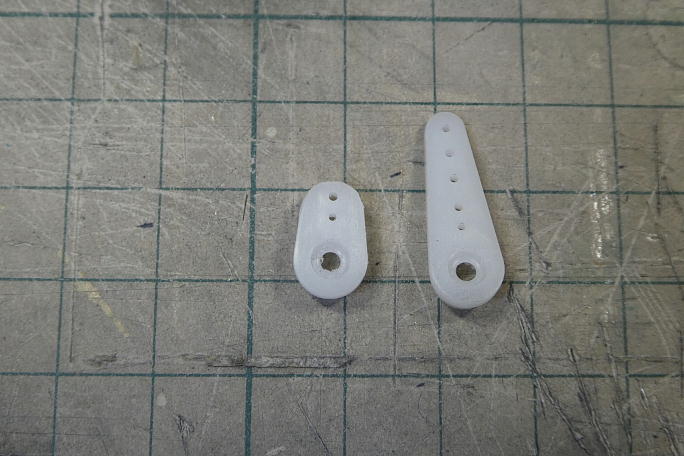

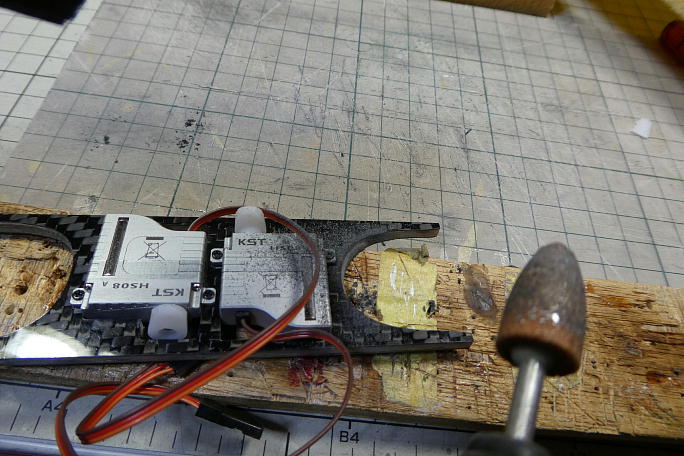

サーボホーンは小さい方から二つ目の穴を使用します。 他の不要部分は切り取って、成型をしておきます。 サーボの取り付けねじ穴が1.5ミリ強しかありません。 1.7ミリのタッピングねじを使用するために、取り付け穴を 1.7ミリドリルで拡大しておきます。 仮組みをしたところ、まだ削る余地があったので、追加で削り込んでおきます。 |
