NG2mの製作 11

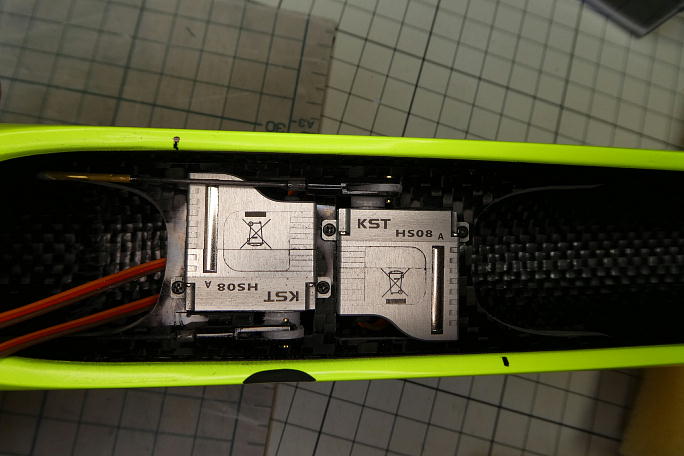

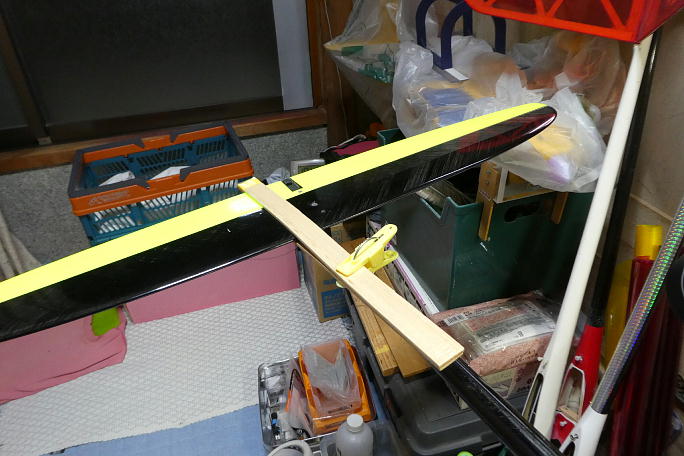

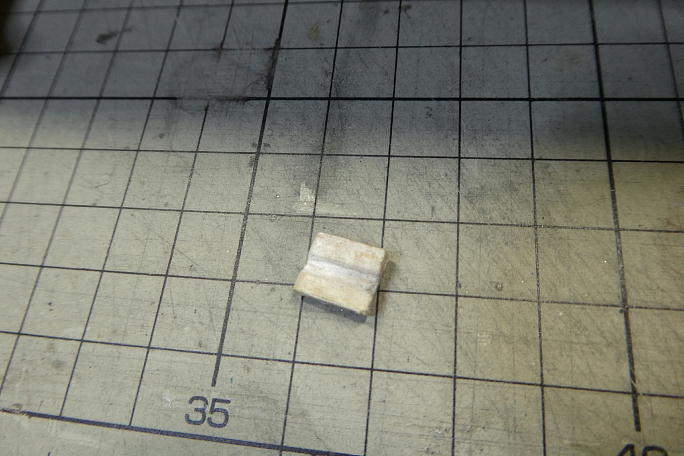

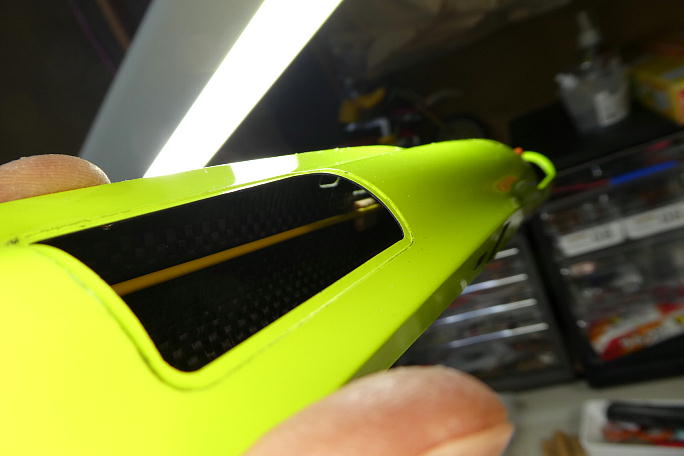

エレベーターリンケージもラダー同様、簡易ニュートラル出しツールを使ってニュートラルを出し、リンケージを行います。 ラダーと作業的には同じなので、詳細は割愛いたします。 リンケージのアウターが胴体から離れる場所があるので、スクラップバルサで馬を作って押さえます。 3ミリバルサに アウターの入る溝を付けただけのシンプルな物です。 カンザシの穴下辺りが浮くポイントでした。 リンケージの終わったラダー、エレベーターサーボです。 |

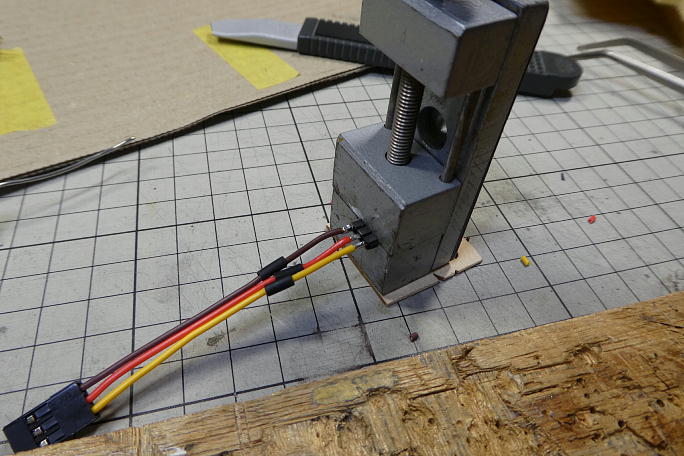

ラダー、エレベーターサーボ用の延長コードを作製します。 受信機側はJRタイプのオスコネクタで、サーボ側はピン ヘッダーです。 上が完成品です。 抜き差しはあまりするところではありませんが、抜くときにコード単体を引っ張ら無いように、 シュリンクチューブで持ち手を作りました。 |

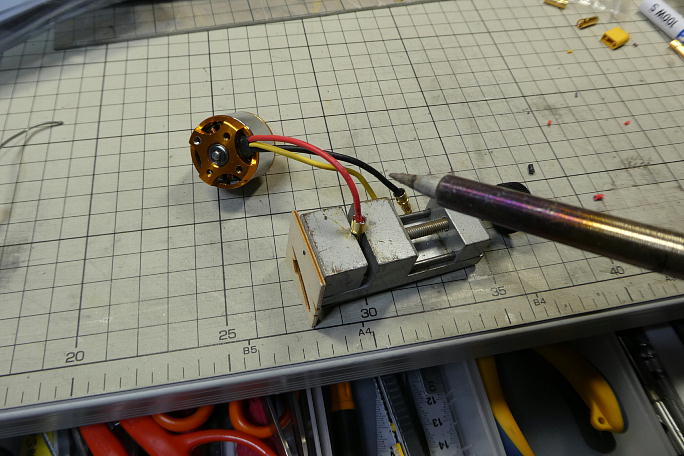

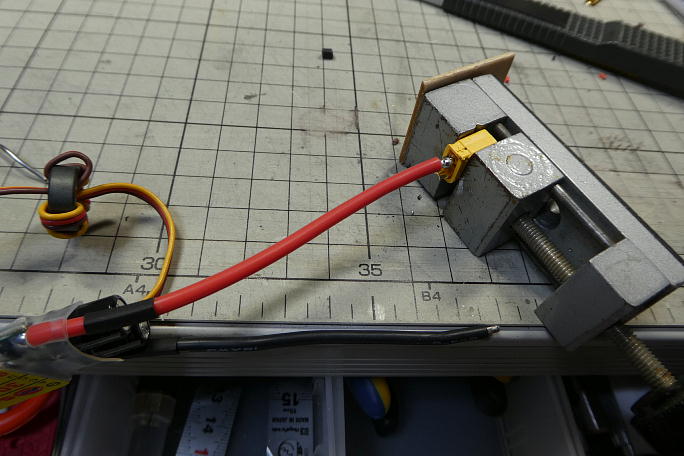

モーターにゴールドコネクターをハンダ付けします。 受信機側はXT60コネクタをハンダ付けします。 サーボテスターを使用して、回転方向を確認します。 ESCをサーボテスターに接続して、低速でモーターを回します。 指でそっと触る事で回転方向を確認しています。 セッテイングカードを使ってブレーキ設定をしておきます。 |
