Explorer5の製作 11

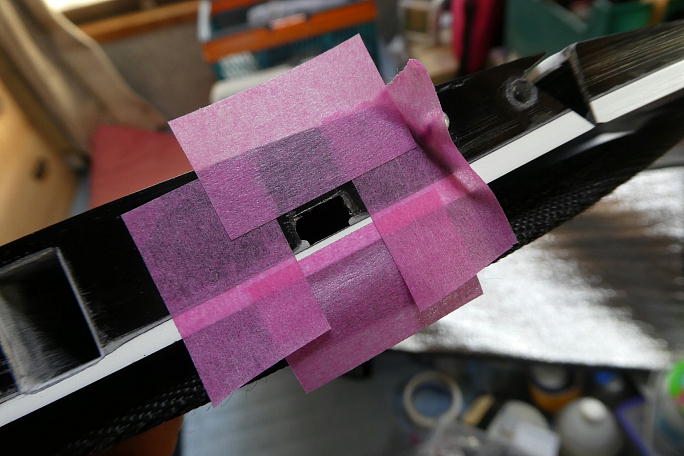

中央翼で合わせたテンプレートを使って、外翼のコネクタホール位置を確認します。 随分と小さく加工されている様 なので、加工が必要です。 テンプレートのサイズより1ミリ大きく穴を広げる為にサイズに合わせてマスキングテープを貼り、マーキングと養生に します。 加工の終わったコネクタホールです。 |

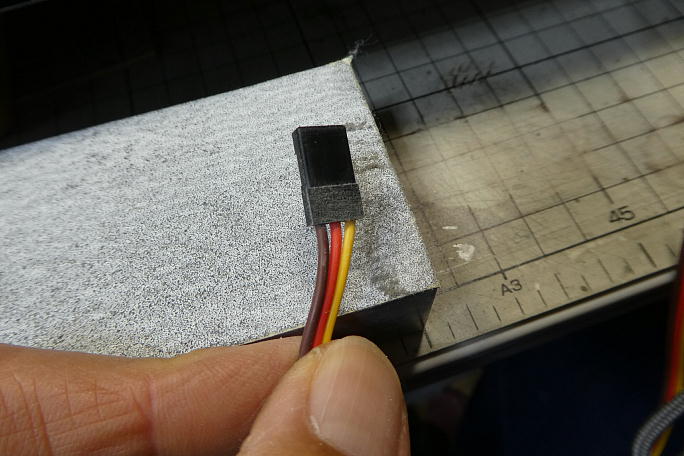

胴体と連結するコネクタはフラップサーボの延長オスコネクタとエルロンサーボの延長オスコネクタを束ねますが、 この部分の段が不要な厚みを生んでしまうので、削り落としておきます。 コネクタとピンヘッダを束ねて、付属のシュリンクチューブでまとめます。 |

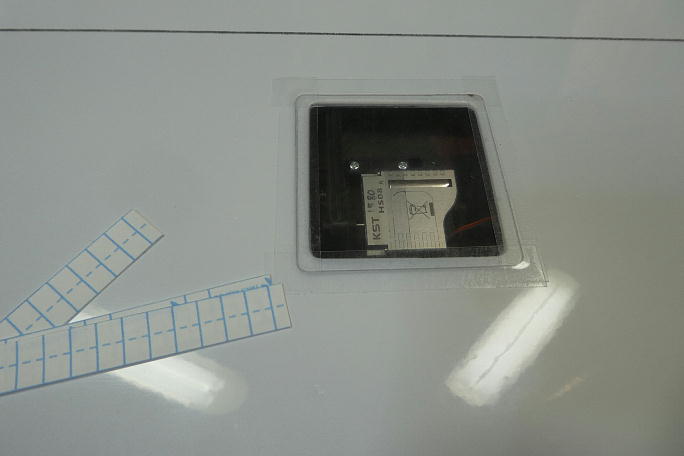

カバーフイルムを10ミリ幅に切って作ったテープで、メーカー付属のサーボカバーを取り付けます。 |
