ETERNITY F5Jの製作 8

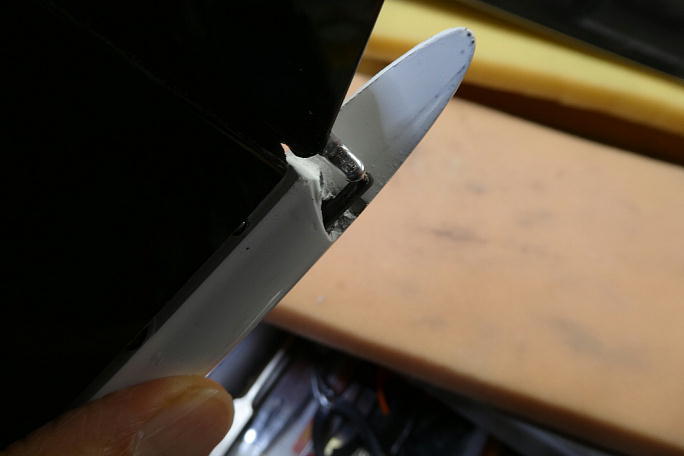

オリジナルのリンケージのまま仮組みをして見ましたが、ロッドエンド部分が大きく、このままではほとんど舵角が 取れません。 舵角を取ろうとすると、かなり穴を大きく拡大する必要があります。 |

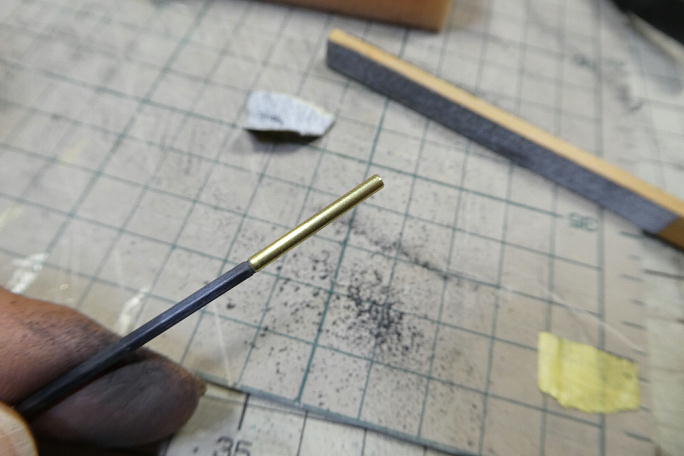

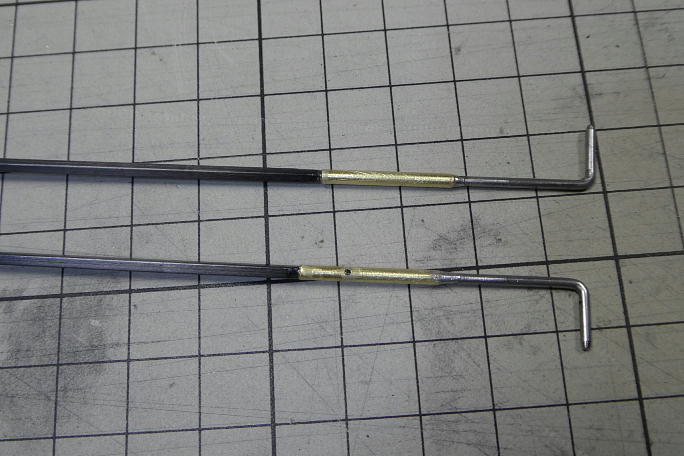

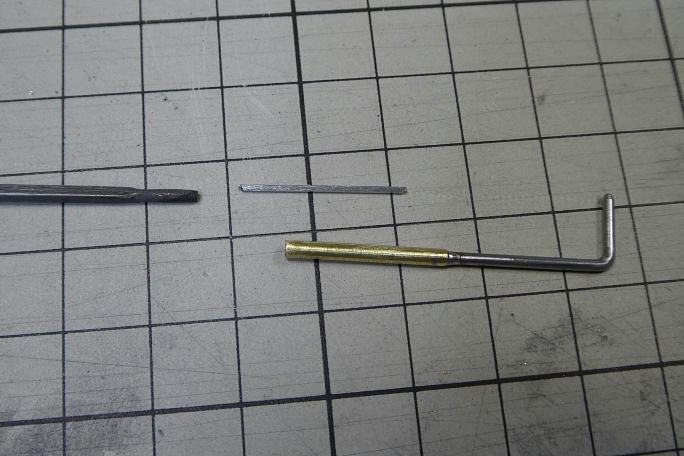

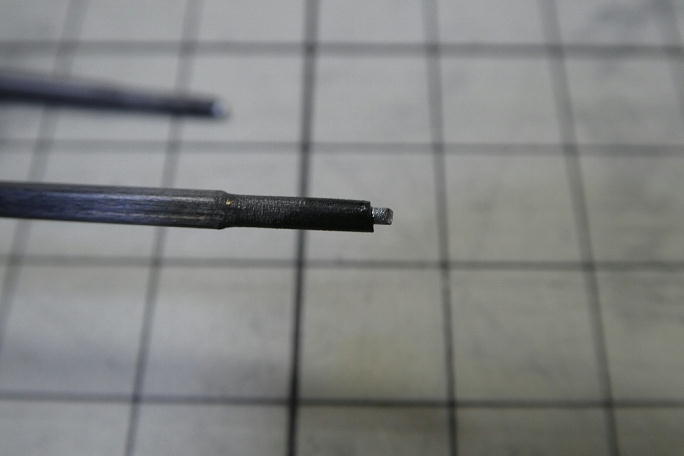

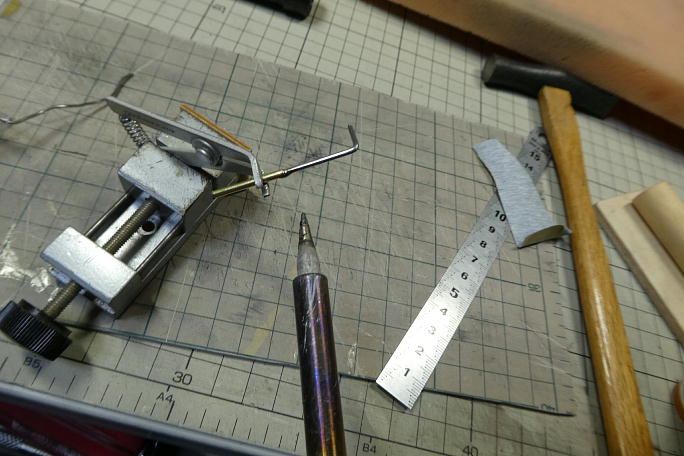

リンケージロッドは1.7ミリ角のカーボン角パイプにロッドエンドを整形した物です。 綺麗に作られていてもったい無い 気もしますが、カットしてしまいます。 外径2.1ミリ、内径1.6ミリの真鍮パイプの片側を10ミリ、内径を1.7ミリにまで拡大します。 カットしてカーボン角パイプの先端の角を落として、丸パイプ状に整形します。 内径を拡大した真鍮パイプがピッタリとはまりました。 1.5ミリのピアノ線をL字に曲げます。 バイスプライヤーで挟んで、ハンマーで叩いてキッチリと曲げます。 曲げ加工が済んだ1.5ミリピアノ線です。 ピアノ線と真鍮パイプをハンダ付けで接合します。 磨いて完成です。 パーツが揃いました。 先端を10ミリ、丸パイプ状に整形したカーボン角パイプに折れ防止の補強にする1ミリピアノ 線、ロッドエンドです。 パイプ内に1ミリピアノ線を差し込んで低粘度瞬間接着剤で接着します。 ロッドエンドを差し込んで低粘度瞬間接着剤で接着します。 真鍮パイプには0.5ミリの空気抜き穴を開けました。 |
