Explorer5の製作 2

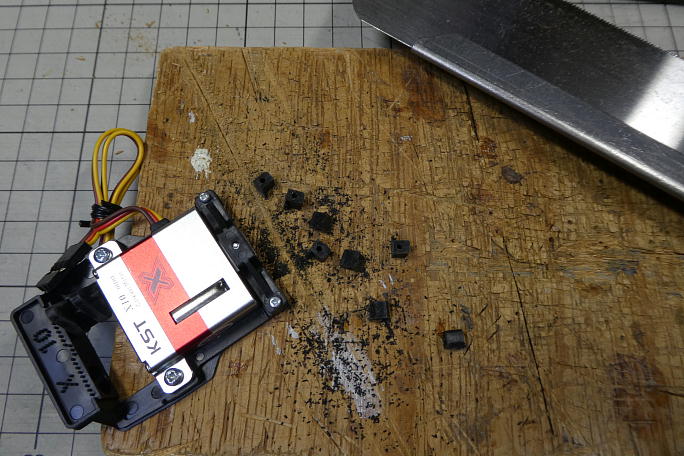

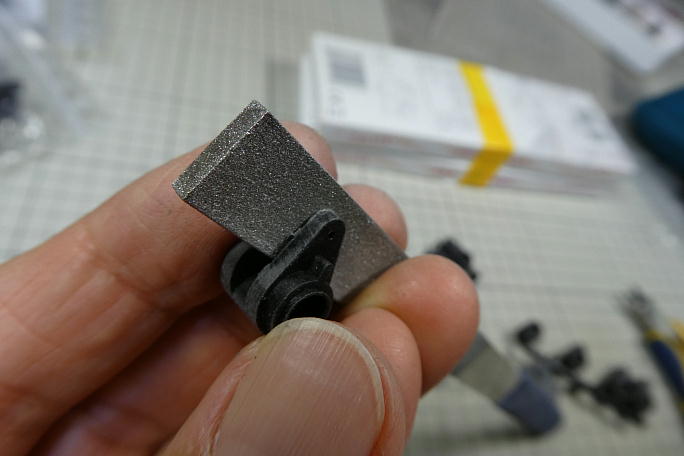

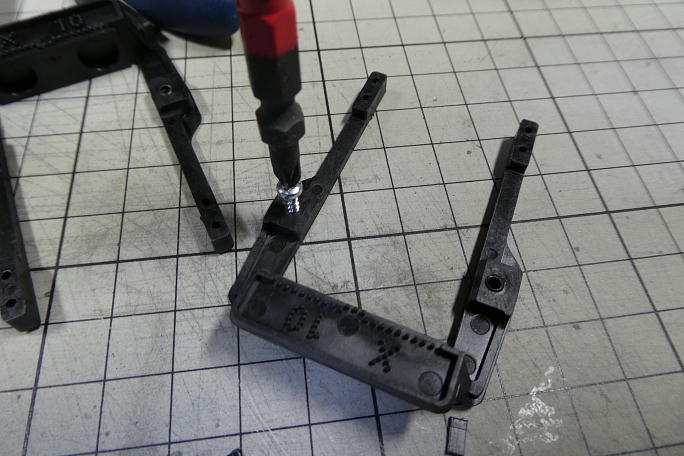

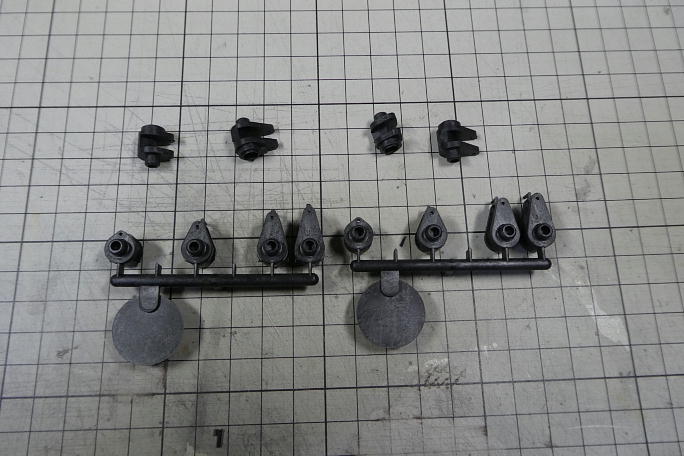

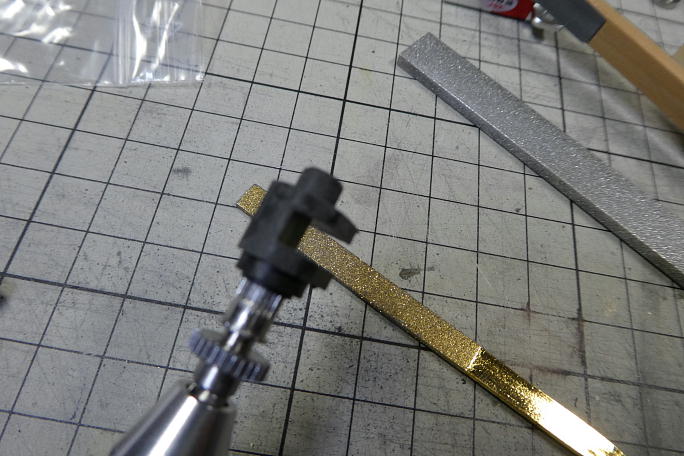

サーボホーンはフラップ用には大きい方から三番目、エルロン用には小さい方から二番目の物を使用します。 一つのセットからエルロン、フラップ両方のホーンを供出しました。 サーボラーメンのこの手のパーツ類はバリやヒケが沢山あるので、組み付ける前に綺麗に整えてあげます。 ベアリングを入れる軸部分が若干太く、ベアリングを入れるのがとてもキツいです。 本来、ベアリングはサーボベッド にセットされる物ですが、軸にベアリングを押し込んでしまうと、サーボを取り外した時には、ベアリングごと抜けて くるありさまです。 ベアリング軸を削って調整する必要がありますが、今回は圧入用に買ってあるX10用の軸にホーンを取り付けて、 ドリルにセットして回しながら削りました。 事前にサーボベッドにサーボ取り付けねじを出し入れして、ネジを切っておきます。 サーボベッドを接着する際に、 一度サーボを付け外ししますが、無用な力を掛けずに済みます。 電ドラボールを使うと、楽に出来ます。 KST用のサーボホーンはとてもキツく出来ているので、取り付ける前にバーナーで表面が僅かにヌラッとする程度 まで温めると入れやすくなります。 サーボホーンは1520μsのニュートラルでサーボと直角になる位置に取り付けます。 今回はフラップサーボも スプラインをずらすオフセットは行いません。 サーボをサーボベッドに取り付けます。 取り付けにはポジドライブドライバーを使用します。 KST用のサーボベッドはX10とX10ミニが共通なので、X10ミニの場合足が残ります。 残ってはみ出た部分は 切断しておきます。 ヒケでデコボコしている底面は接着不良を招くので、サンディングボードで平らになるように削ります。 |
