Explorer5の製作 5

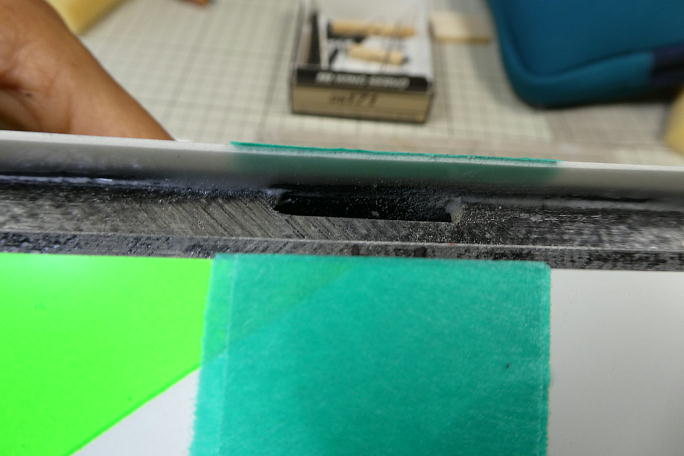

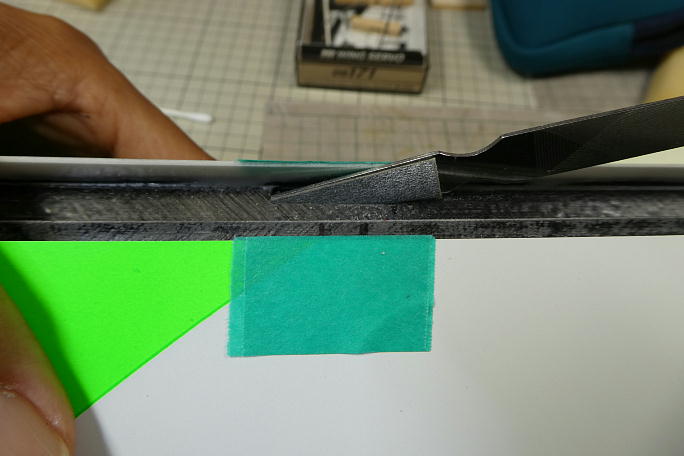

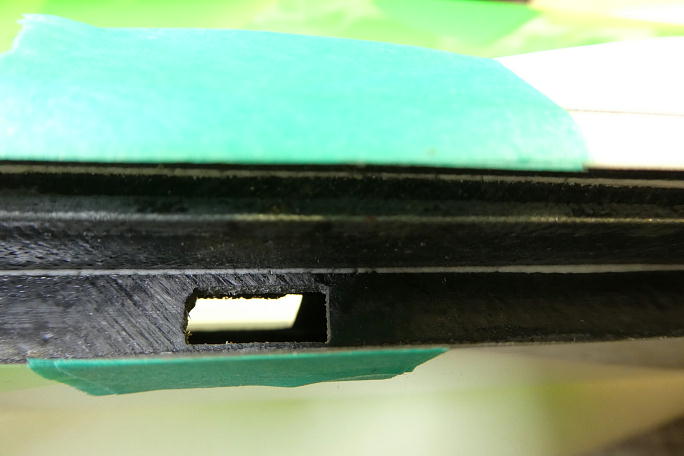

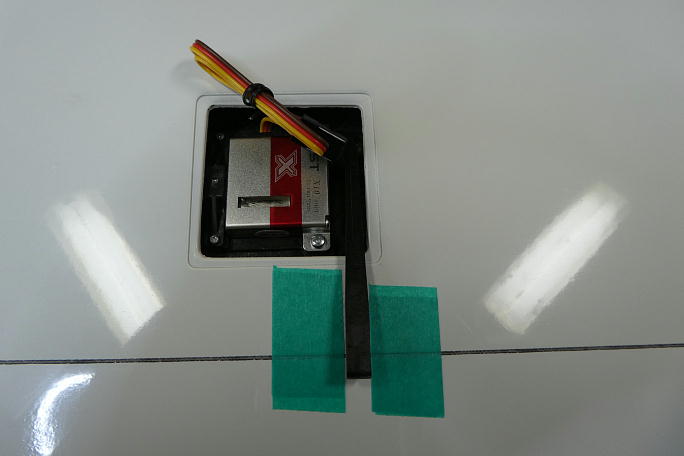

エルロンサーボもサーボベッドにサーボを4点止めにするため、サーボをサーボホーン側いっぱいにずらして設置 します。 ロッド位置をマスキングテープでマーキングします。 ロッド位置をヒンジ上部に転写マーキングします。 マーキングに沿って、ロッド穴を拡大します。 フラップホーンのスロットは上下方向は無加工で取り付けられましたが、エルロンの方は少しザックリが過ぎて、成型が 必要でした。 横方向にも広げて成形完了です。 |

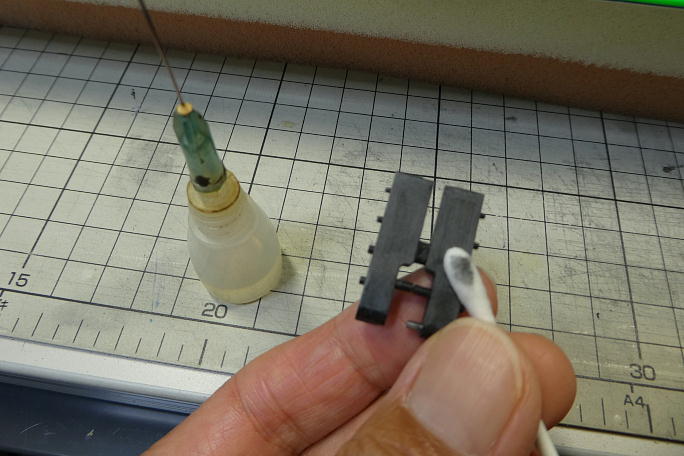

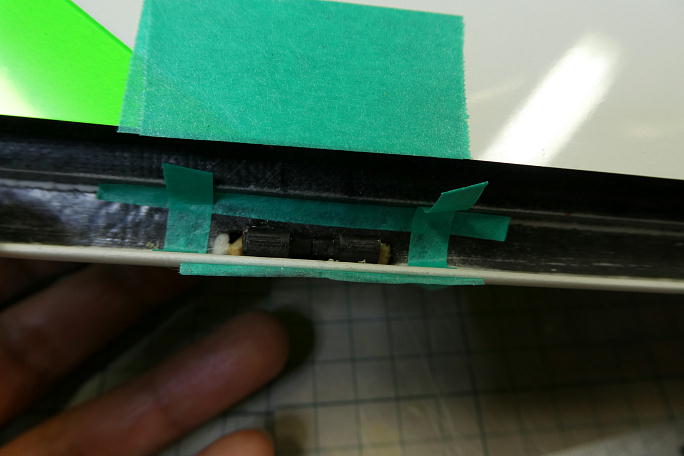

エルロンホーンの表面はロックタイトの712で拭いておきます。 位置決めをして、5ミリのバルサ角材をゲージにします。 エルロンのスパー部分より5ミリ離れた所にピンが来る感じ になります。 隙間から中粘度瞬間接着剤を流し込み、硬化促進剤で硬化させます。 硬化促進剤にはボブスミスの物を使用します。 隙間には潰したスクラップバルサをねじ込み、カーボンパウダー入り5分エポキシを周囲に盛っておきます。 |

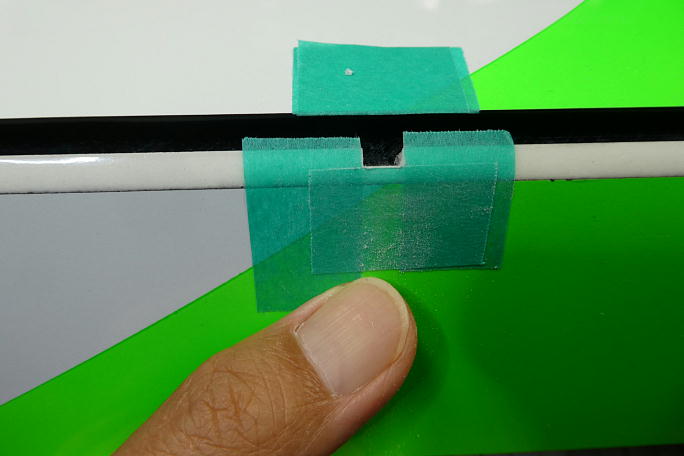

ギャップシールにロッドの逃げを加工します。 3ミリの切り込みでUP側の舵角が確保できました。 |
