Explorer5の製作 6

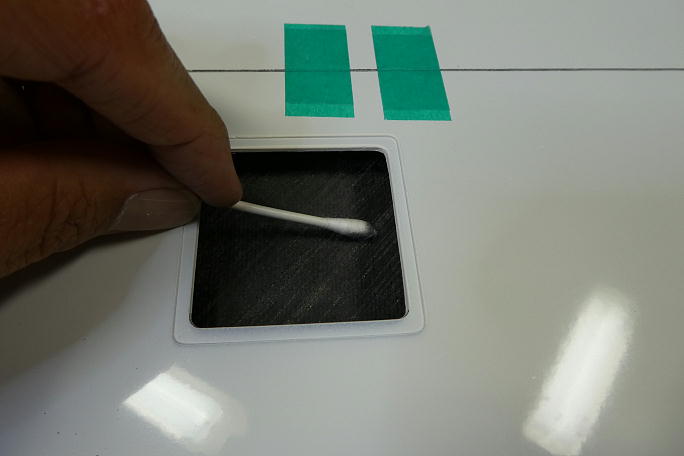

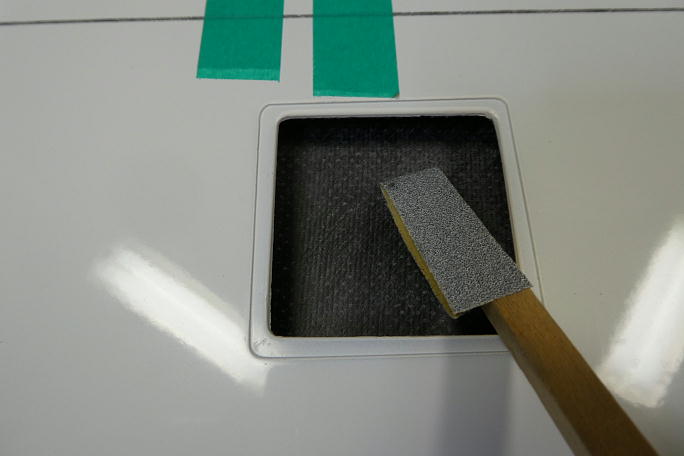

サーボホールの接着面を良くサンディングして、表面を平滑にしておきます。 フラップサーボの時は翼厚があるので 指がすんなり入りますが、エルロンサーボ部は薄いので、バルサ棒にサンドペーパーを貼った物でサンディングします。 ExplorerQは端面付近にサーボがありますが、Explorer5では外翼の中央部なのでサーボホール部がより薄く なっています。 エルロンのコントロールロッドは穴間が57ミリの物を使用します。 こちらもバリやヒケを修正してから使用します。 サーボホールとサーボベッドの接着面はロックタイトの712で拭いておきます。 |
エルロンのニュートラルをテンプレートで、サーボを1520μsのニュートラルに合わせて、サーボベッド四隅のみ、 一滴の中粘度瞬間接着剤を滴下して仮接着します。 瞬間接着剤を滴下後、直ぐに硬化促進剤で瞬間接着剤を硬化 させます。 硬化促進剤はボブスミスの物を使用します。 動作確認が問題無ければ一度サーボを外し、サーボベッドの全周に中粘度瞬間接着剤を流し、直ぐにボブスミスの 硬化促進剤を滴下して接着剤を硬化させます。 |

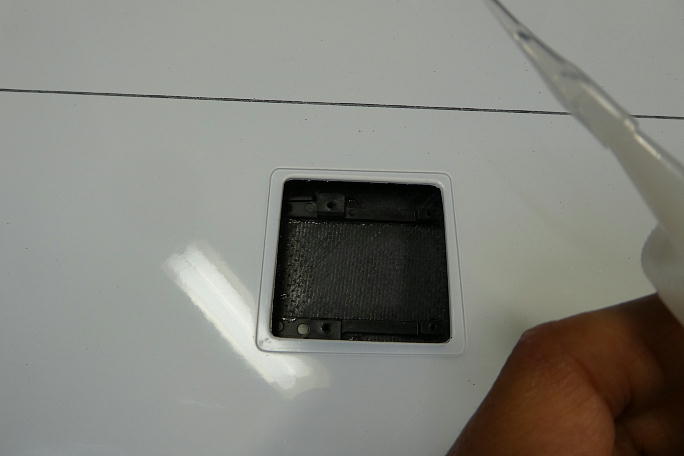

下面スキンに負荷を分散刺せるためにサーボベッドと下面スキンを連結、接着します。 フラップサーボではバルサ を詰めましたが、エルロンサーボでは隙間がミニマムなので、サーボベッドと下面スキンの間にカーボンパウダー入り 5分エポキシを充填する事で連結します。 |
再度サーボを取り付けます。 ロッドとサーボホーンの連結ピンは、1ミリ程はみ出すのが正常です。 押し込みきると ピンとサーボベッドが干渉します。 最終動作確認をします。 |
