Explorer5の製作 7

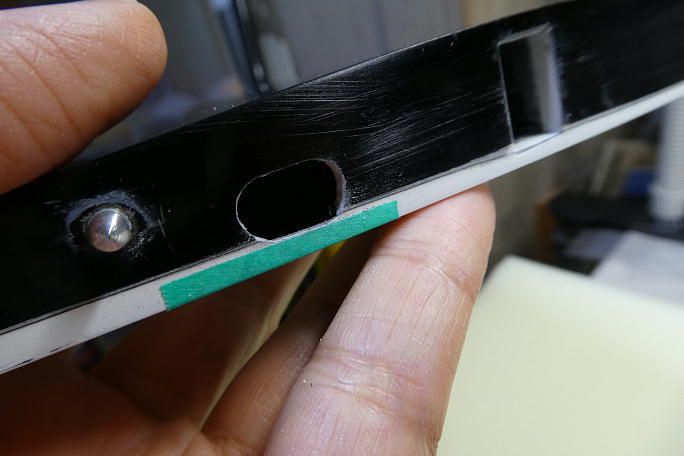

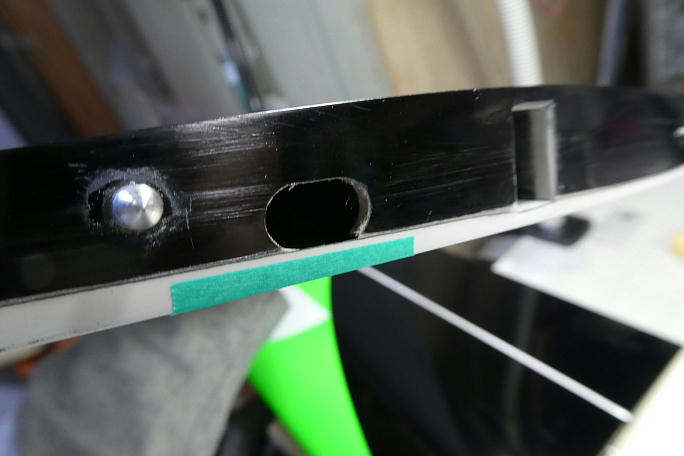

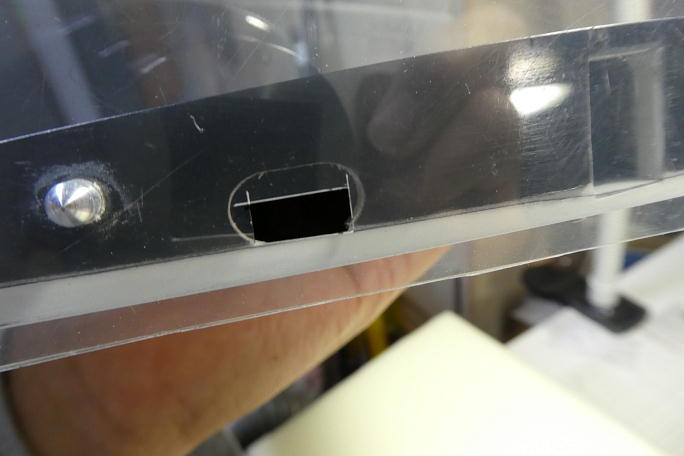

センター翼翼端のコネクタ穴を写したテンプレートで外翼の穴位置を確認します。 メーカーで開けてきている穴は上寄りに開いています。 2ミリ程下に拡大します。 マスキングテープで削る位置をマーキングします。 修正が終わりました。 |

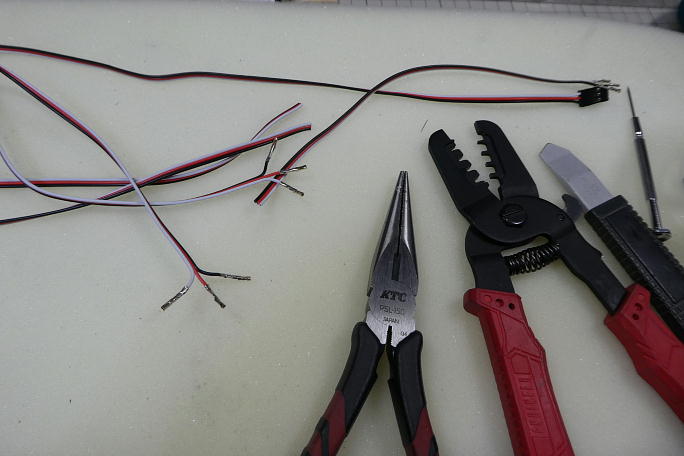

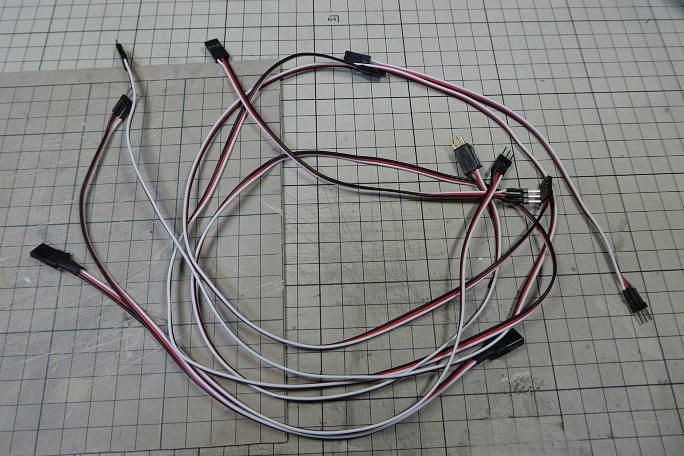

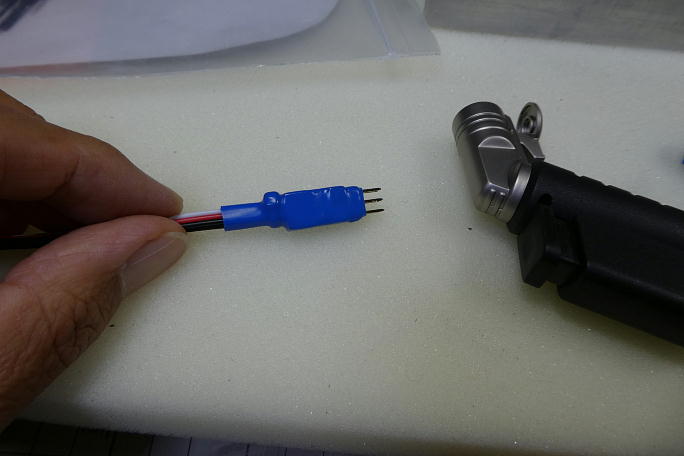

ワイヤーハーネスを製作します。 胴体−フラップサーボ、胴体−エルロン連結用、エルロンサーボ、連結コネクタ のコードが必要です。 各サーボとの接続はオスコネクタを使用せず、省スペースの為にピンヘッダーを使用します。 エルロンサーボ連結コネクタは抜き差しを行うため、コード部分に保護のカバーを付けます。 シュリンクチューブ で作りました。 一機分のハーネスです。 サーボと連結コネクタは、差した後で極細タイラップで縛って抜け止めを施します。 |

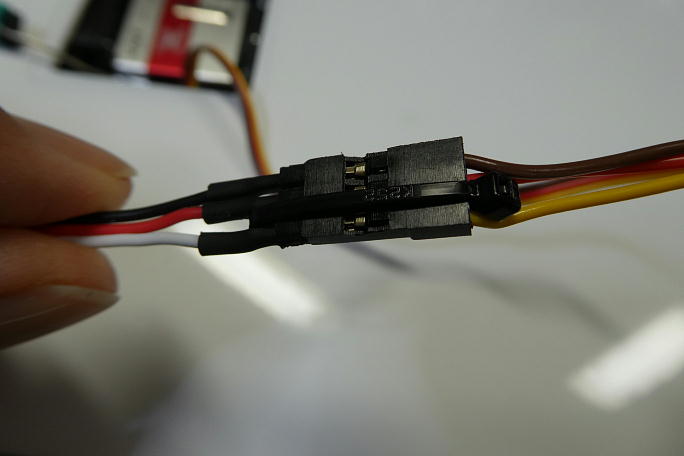

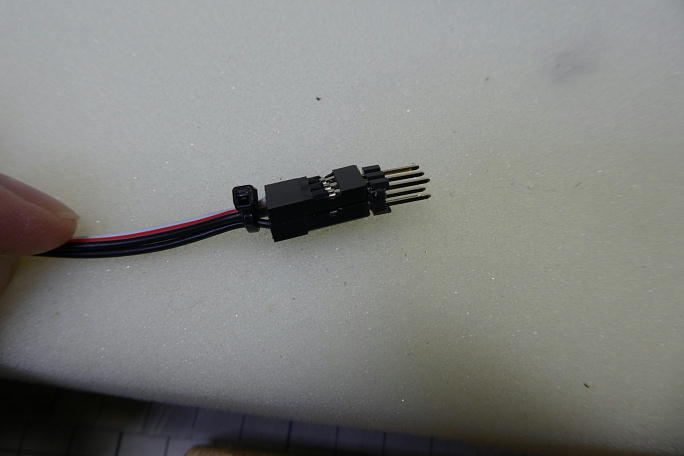

胴体接続コネクタはメスコネクタを二個重ねるので、コネクタの段部分を削り落とします。 キットにも接続用のピンヘッダーが付属しますが、コネクタをコンパクトにしたいため、両長ピンの自前の ピンヘッダーを使用します。 ピンが抜けてきてしまわないように、低粘度瞬間接着剤を流してピンとハウジングを接着しておきます。 コネクタを重ね、ピンヘッダーを刺します。 コードはタイラップで束ねておきます。 付属のシュリンクチューブで保護します。 |
