Explorer5の製作2 10

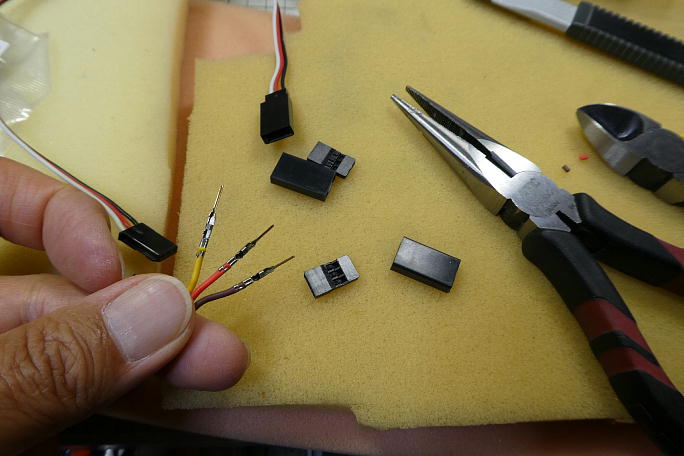

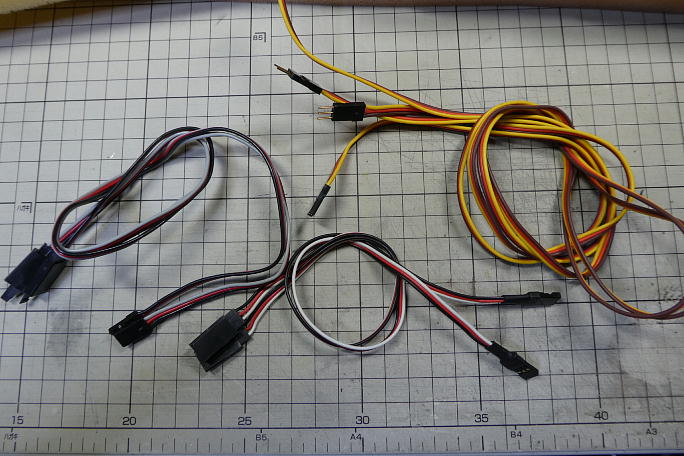

ワイヤーハーネスを作ります。 エルロン用の延長コードは付属しますが、それ以外、胴体−フラップ間、エルロンサーボ の延長コードは作る必要があります。 Qでは、エルロンサーボの位置が接合部付近だったために延長コードは不要でしたが、5ではエルロンサーボは翼中央 付近にあるために延長コードが必要となります。 エルロンサーボの延長コードは、機体を組む際に頻繁に抜き差しするので、シュリンクチューブで保護をして、コード部分 を引っ張れるようにします。 主翼一機分のハーネスです。 赤茶黄のコードがキット付属コードです。 |

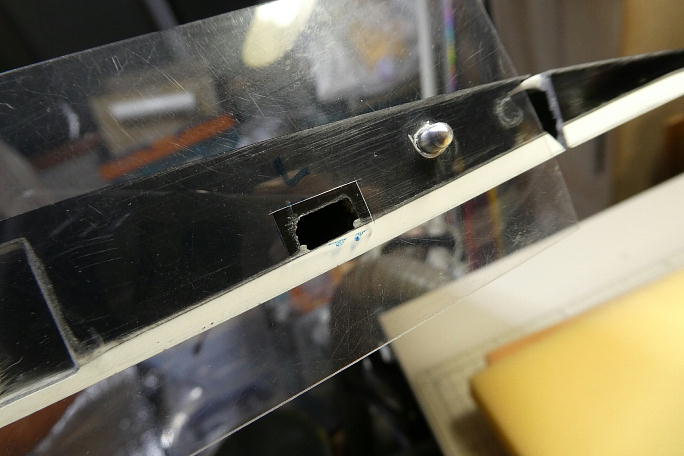

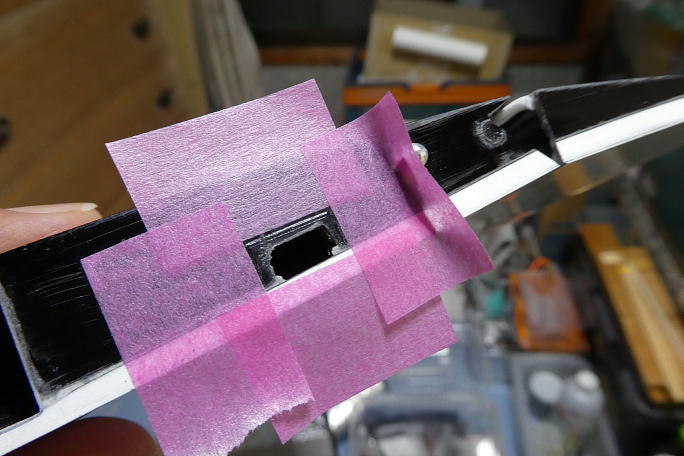

テンプレートで中央翼のコネクタホールの位置を確認します。 このテンプレートはXExplorer BFの時に作った物で すが、Q、5と使い回せています。 外翼にテンプレートを合わせてコネクタホールの位置と大きさを確認します。 かなりザックリとメーカーで開けてきた穴なので、上方向に拡大します。 テンプレートの切り欠きを参考に、穴のサイズをマスキングテープで囲って養生します。 翼の向きが上下逆ですが、リューターや棒ヤスリで削って拡大しました。 エルロンサーボ(右)のサーボコードと延長コードは引っ張っても抜けない様に、細いタイラップで包縛しておきます。 |

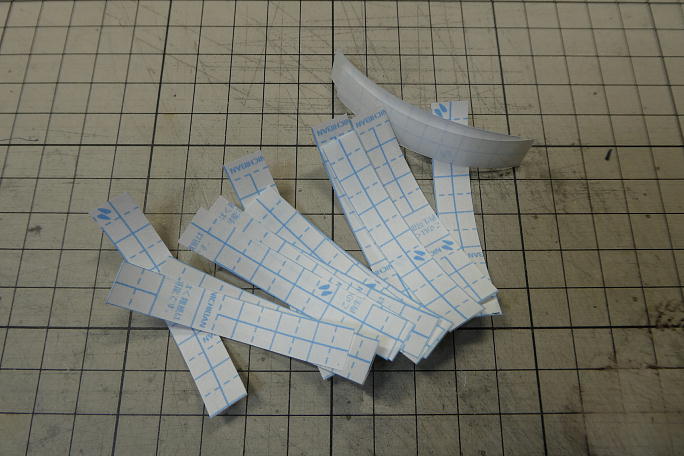

カバーフイルムを10みり幅に切って、サーボカバーの取り付け用にします。 剥がしやすい素材です。 マスキングテープで片隅を仮止めしておき、テープを四辺に貼って行きます。 |
