Explorer5の製作2 15

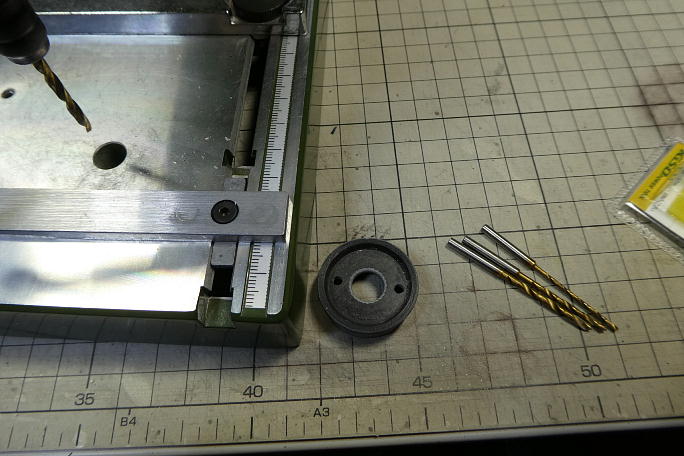

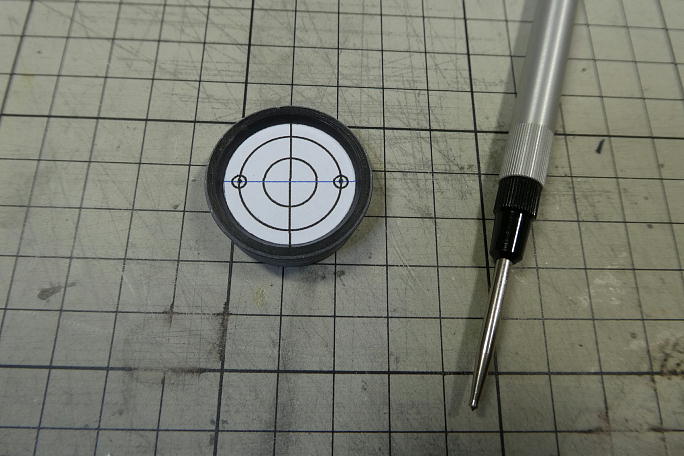

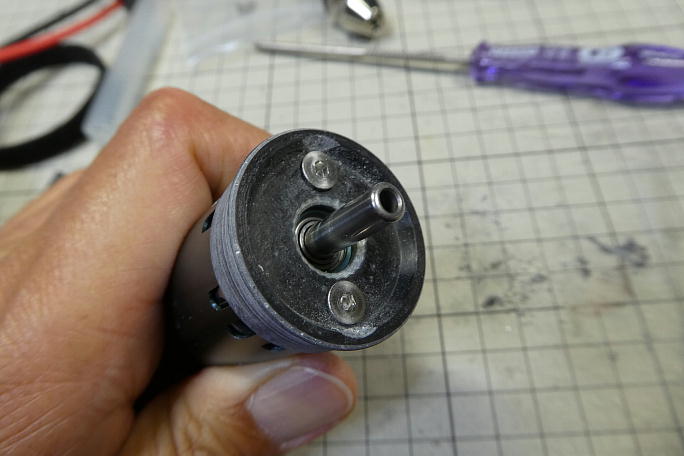

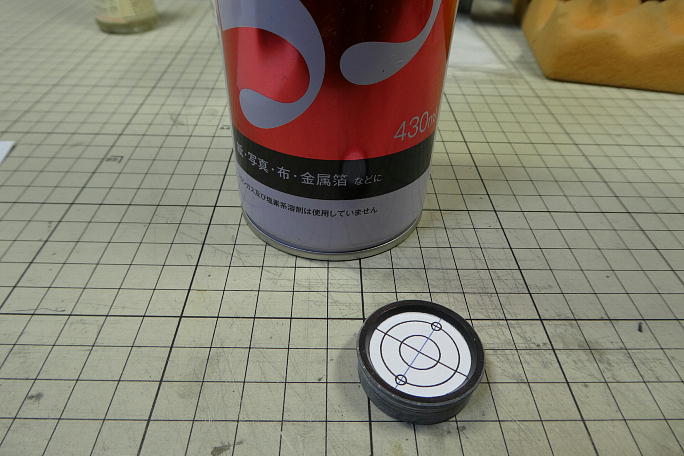

モーターマウントに開ける穴位置を正確にするために、パソコンで型紙を製作します。 使用するモーターは16ミリと19 ミリの穴がありますが、19ミリの穴で2点止めとします。 スプレー糊で型紙をモーターマウントに貼り付けて、ポンチを打っておきます。 リュータースタンドで、1.5ミリのドリルから順次ドリルを太くして、最終的に3ミリの穴を開けます。 モーターの肩がマウントの内側に僅かに当たり、しっかりマウントとモーターとが密着しないので、マウントの内側を削って 調整します。 取り付けねじに皿ネジを使用するので、フリードリルを電ドラボールに咥えさせて皿穴加工を施します。 取り付けを確認しておきます。 |
