SENSE F5Jの製作 2

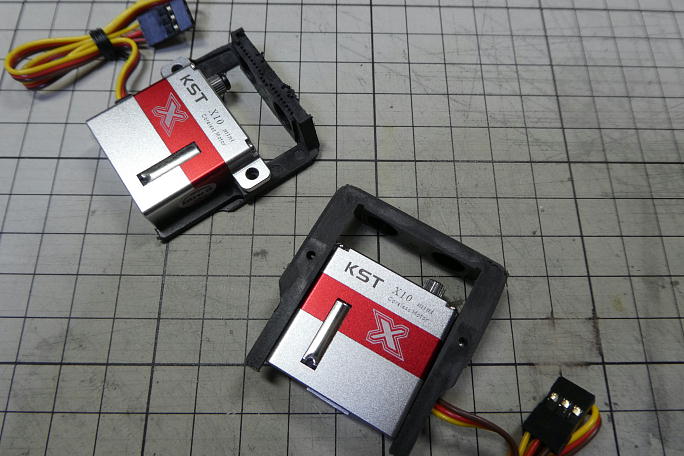

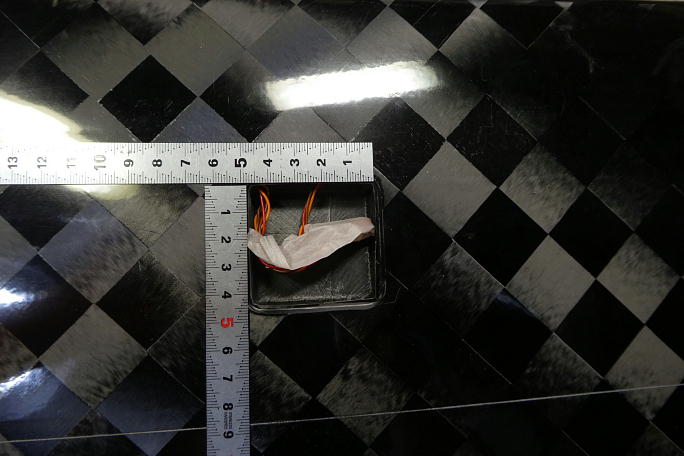

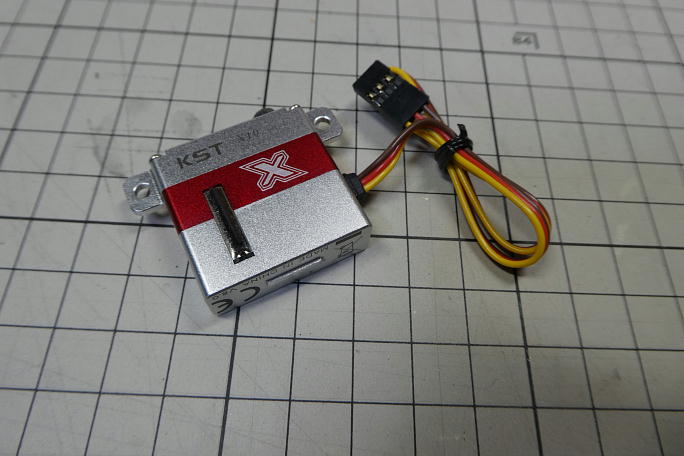

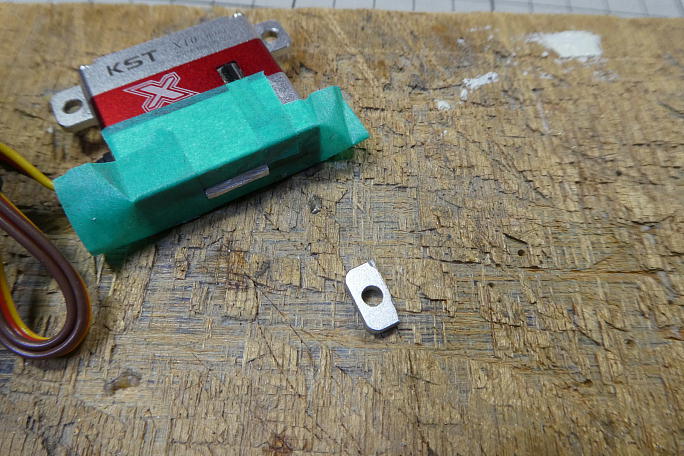

サーボホールが思いのほか狭く、実質45ミリ角でしかありません。 サーボベースに納めたKSTのX10miniですら入る気がしません。 サーボの耳やサーボベースを大幅にカットする必要があります。 マスキングテープでサーボを養生し、リューターの切削砥石で耳を切り取り、切り取り跡をバリ取り成型をしておきます。 サーボベースは後ろ側とフランジ部分を切り取ります。 幅をサーボの取り付け耳の幅ギリギリまで削り、サーボホールの角の丸み部分を考慮して、面取りをしておきます。 この様にサーボの幅ギリギリのサーボベースとなりました。 サーボの耳は後片側2ミリ程切り取る事が可能なので、 攻めるなら後4ミリ弱幅が詰められます。 リンケージロッドの都合でどうしても前後に動かす必要がある場合の 最終手段として残しておきます。 |

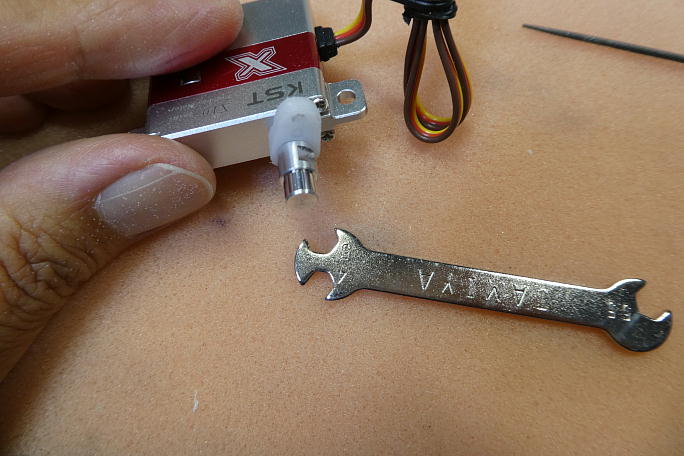

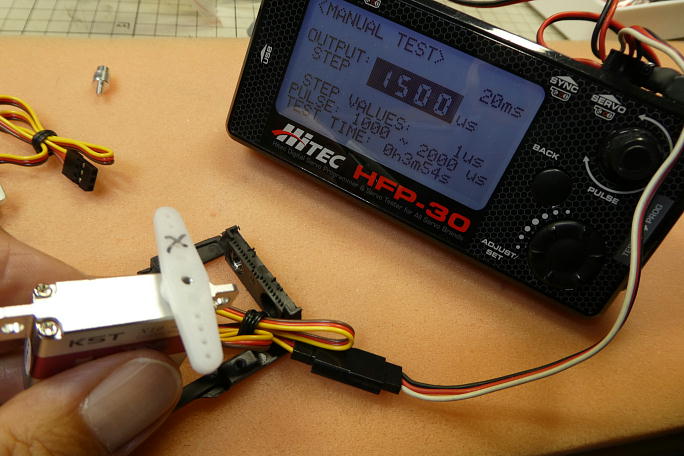

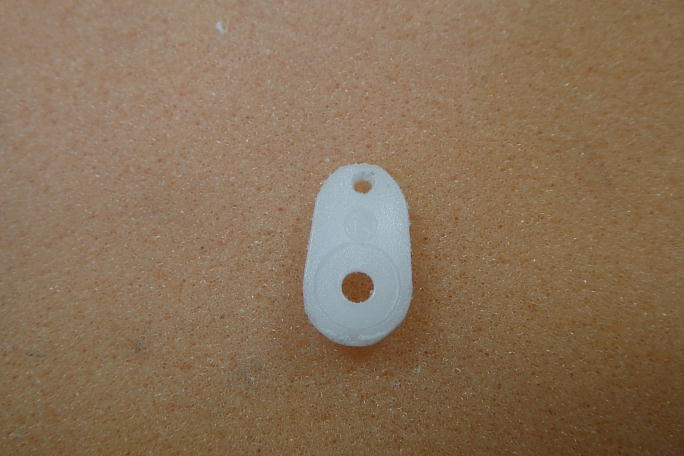

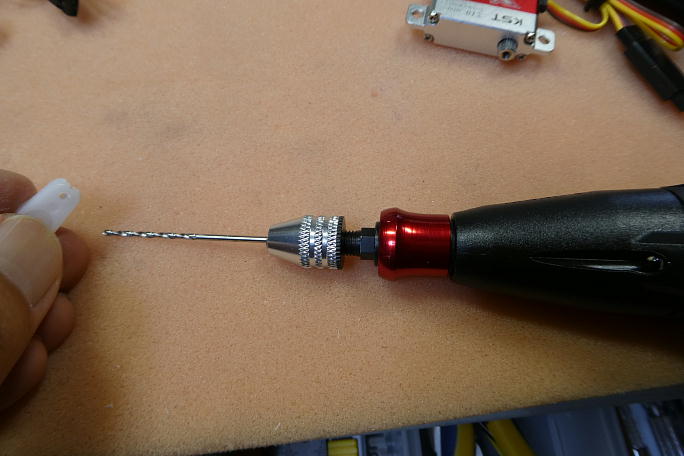

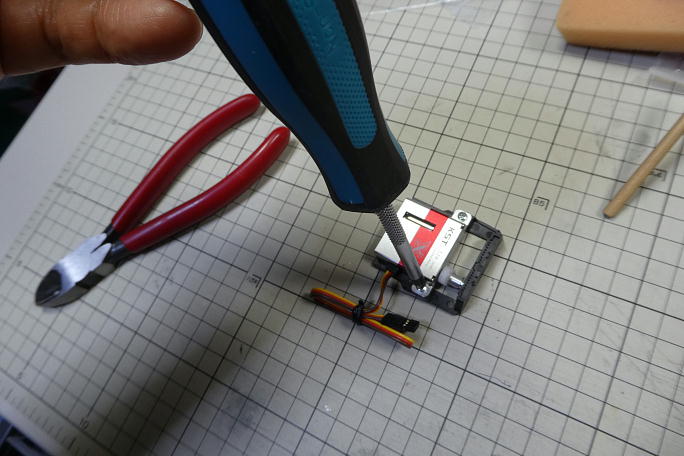

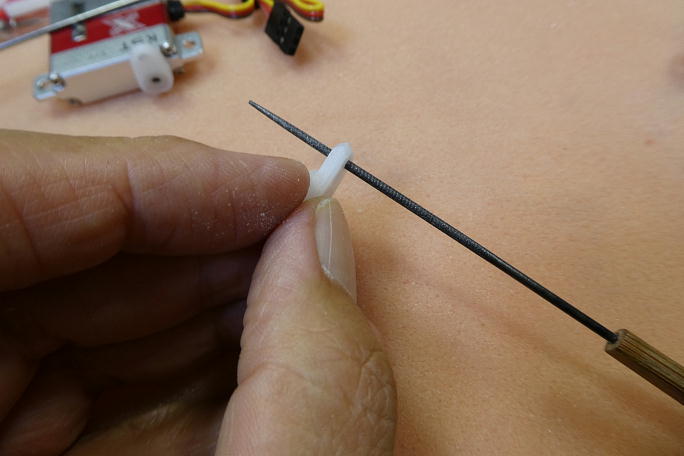

1500μsのニュートラルに合わせてサーボホーンの使用する部位を見付け、切り取る部分をマーキングしておきます。 サーボホーンの穴を1.5ミリのドリルて広げます。 ロッドに合わせて細工ヤスリて微調整をします。 全体を成型しておきます。 タミヤのオマケスパナでベアリングシャフトを取り付けます。 スパナを掛ける部分の幅が狭く、通常のスパナが 入りません。 ポジドライブドライバーでサーボベースにサーボを取り付けます。 |
