SENSE F5Jの製作 7

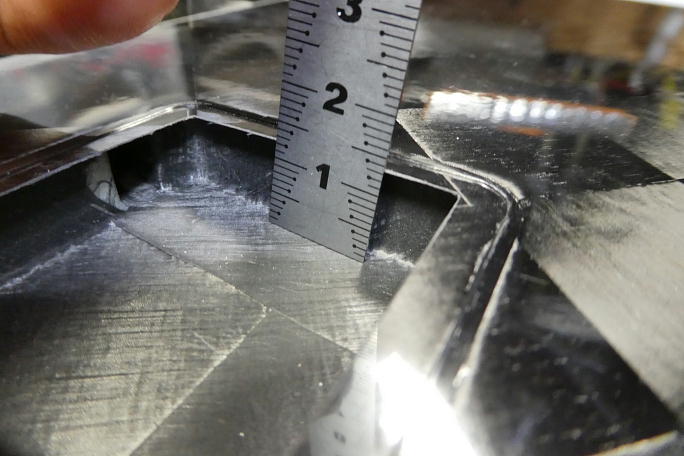

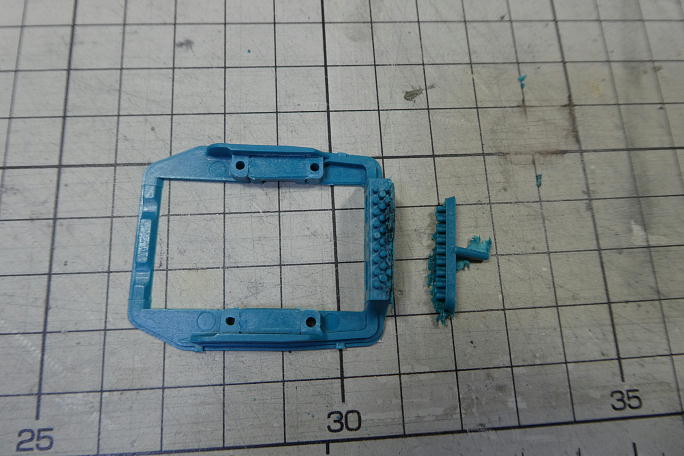

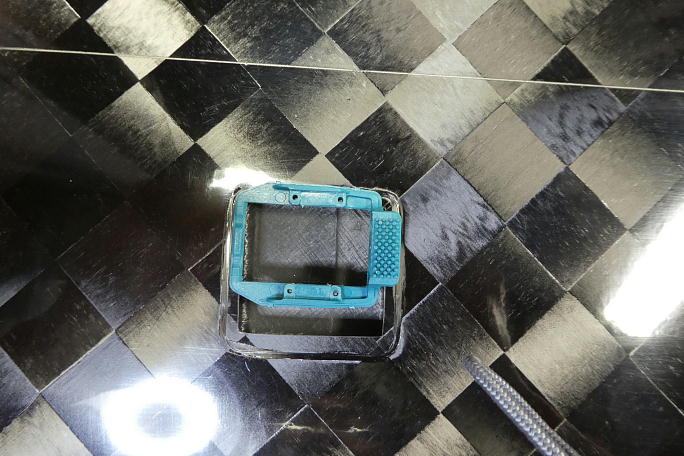

エルロンのサーボホールの深さは13ミリありました。 この数字を元に、後にサーボホーンの長さを決めていきます。 奥にロッドの穴が加工されていますが、この穴は貫通はしていません。 また、大きな穴なので、ロッドの動きを規制 出来ないので、フラップ同様抑制する物が必要になります。 KST−X08用のサーボベッドも耳部分が邪魔をしてそのままではサーボホールに収まりません。 耳の部分を切り落とし、切断面を整形しておきます。 |

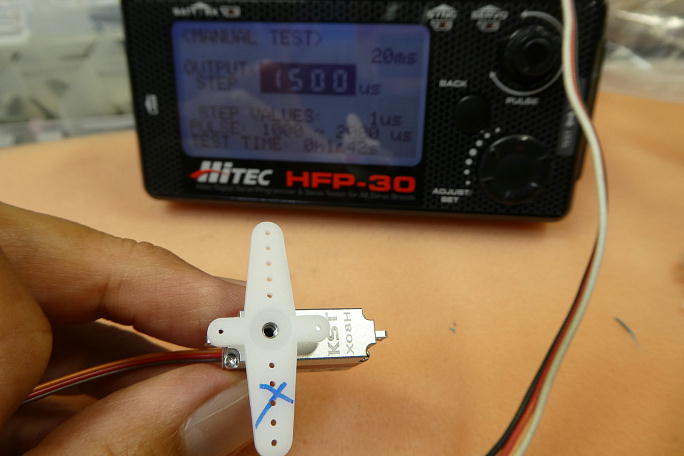

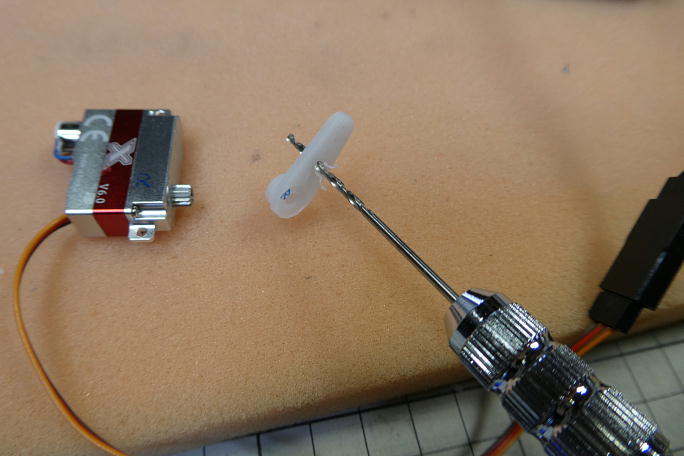

1500μsのニュートラルで極力サーボと直角になるホーン位置を探し、不要部分にはマーキングをしておきます。 使用する穴を1.5ミリのドリルで拡大しておきます。 サーボホーンの不要部分を切り落とし、成型しておきます。 結局、一番中心に近い穴しか使用出来ませんでした。 この上の穴を使うと、サーボホールに収まり切りません。 |

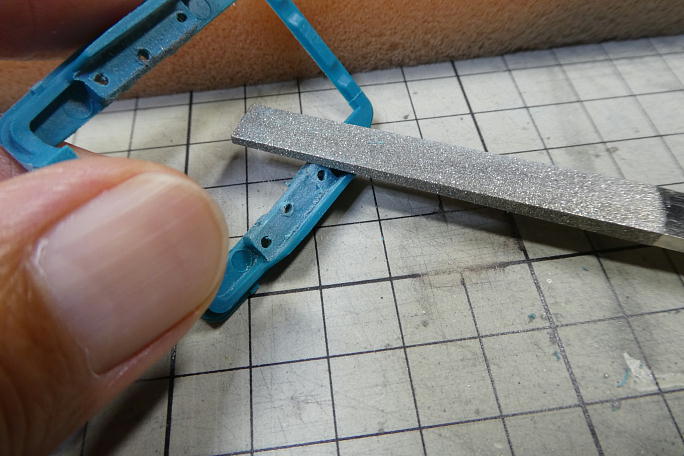

このサーボベッドは標準方式ではサーボの取り付け耳をサーボベッドのパーツで挟み込んで固定する方式ですが、 位置決めがルーズになるので、ネジで直接サーボとサーボベッドを固定する方式に変更します。 取り付けねじは1.7ミリのタッピングねじを使用するので、サーボの取り付け穴を1.7ミリのドリルで大きくしておきます。 このサイズのサーボベッドは軸の支持にベアリングを使用しないので、支持部分をテフロン加工しておきます。 サーボの取り付け耳の付け根がアールになっているので、サーボベッド側も形を合わせて削っておきます。 1.7ミリのタッピングねじでサーボとサーボベッドを組み付けます。 |
