MuchoMintの製作 10

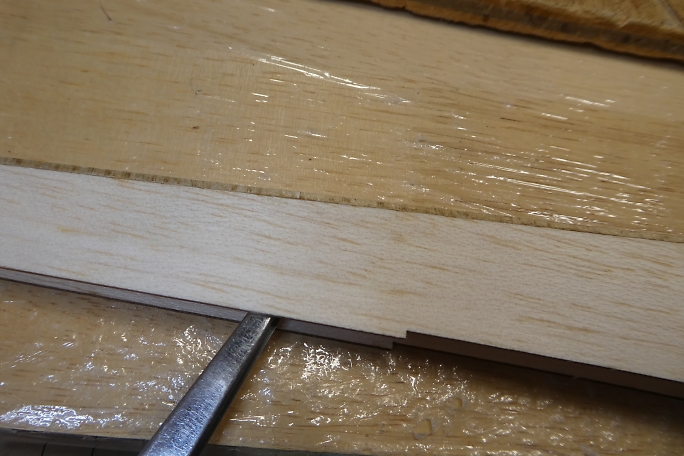

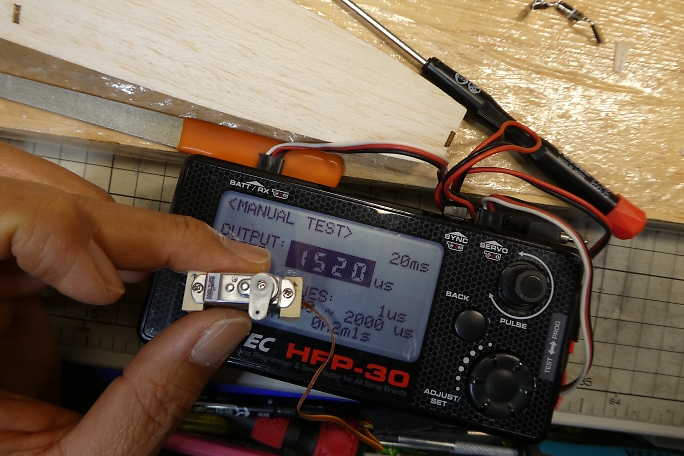

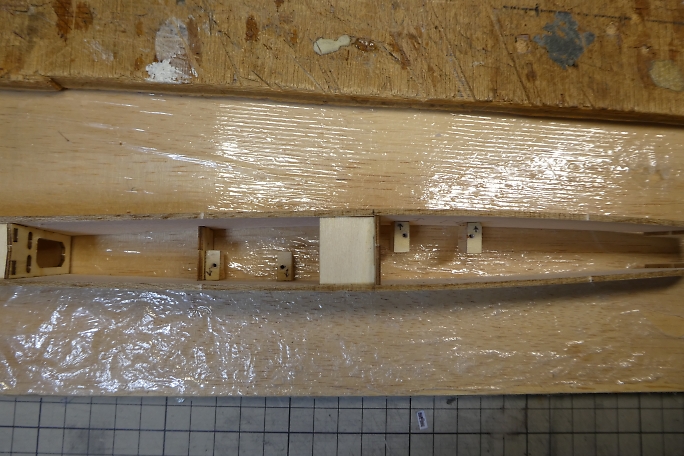

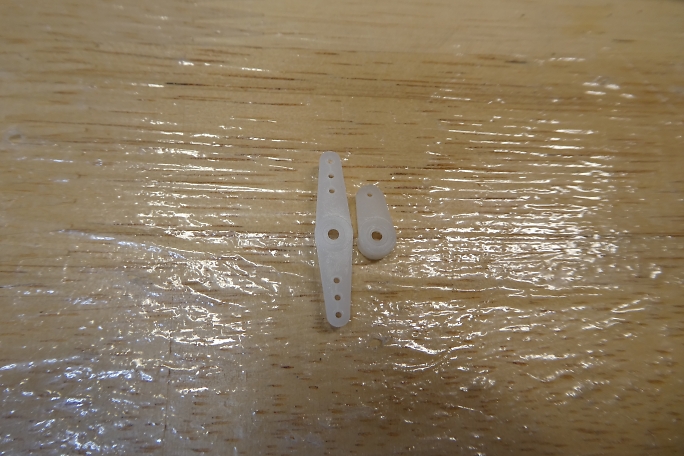

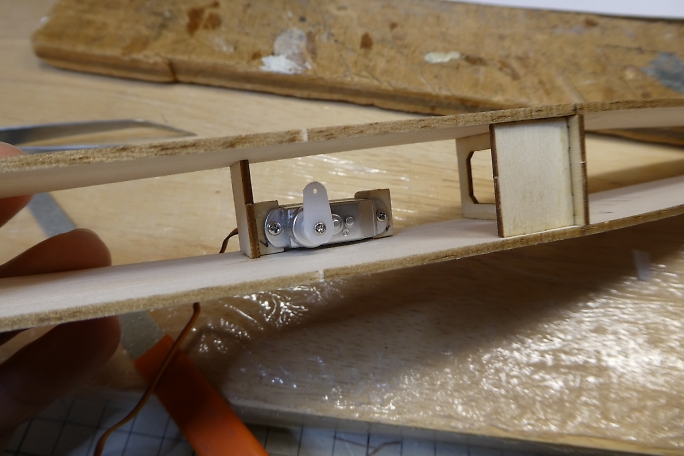

リンケージロッドの動線を確実にするために、胴体後半の上面プランクを先に接着しておきます。 そのままだと 胴体側板のラインがプランク材の内側に入ってしまうので、ピンセットで側板を内側から押し出しながら接着します。 メカ類のレイアウトを確認しておきます。 基本的には設計図通りにりますが、サーボ取り付けねじの関係で若干 サーボ位置が前後します。 サーボホーンは一番小さい穴を使用します。 偶数スプラインなので、どちら側でも使用可能です。 1520μsのニュートラルでサーボホーンを取り付けておきます。 サーボを仮組みしてみます。 ほぼリンケージは胴体中央を通る事になります。 このために、サーボは上下に 段差を付けて配置する必要があります。 サーボを取り付けた状態でサーボベッドを側板に接着します。 今後の作業の為に、サーボは一度取り外しておきます。 |

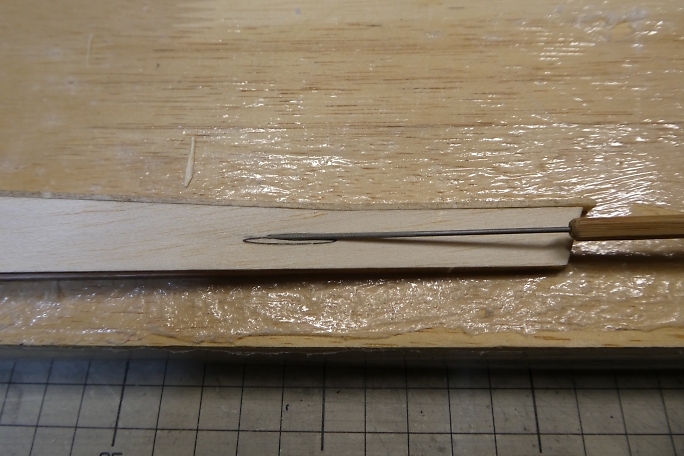

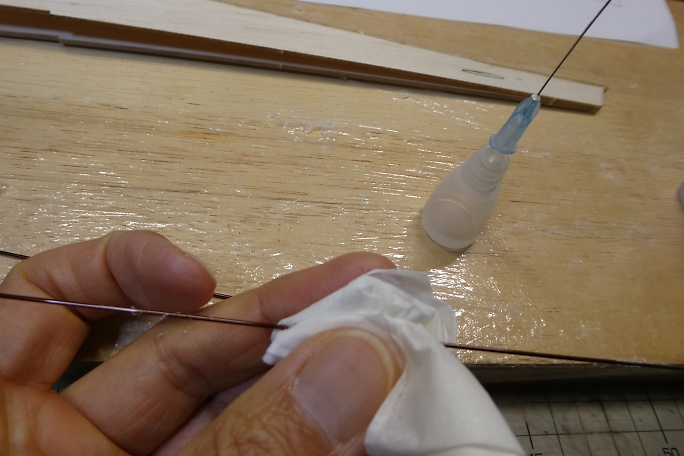

エレベーターホーンやラダーホーンのサイズからリンケージロッドの取り出し位置を決めます。 使用するリンケージ は0.7ミリカーボンロッドに0.8ミリポリイミドチューブを被せた物なので、0.8ミリの精密ヤスリで穴開けを 行います。 用意したリンケージロッドしポリイミドチューブです。 ハンドランチを製作した残りで対応しました。 ポリイミドチューブは表面を硬化促進剤で拭いて清掃をしておきます。 実際のリンケージの角度に合わせて、リンケージロッドの入ったポリイミドチューブを低粘度瞬間接着剤で取り出し口 に接着します。 胴体内部はチューブを流したままにしておきます。 |
