チョビィU100の製作 12

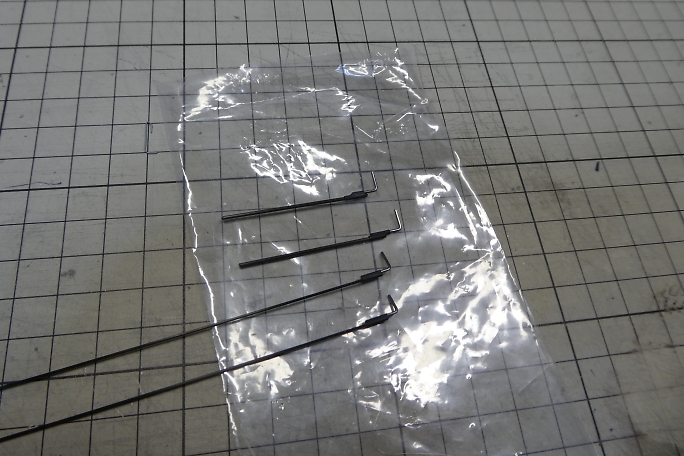

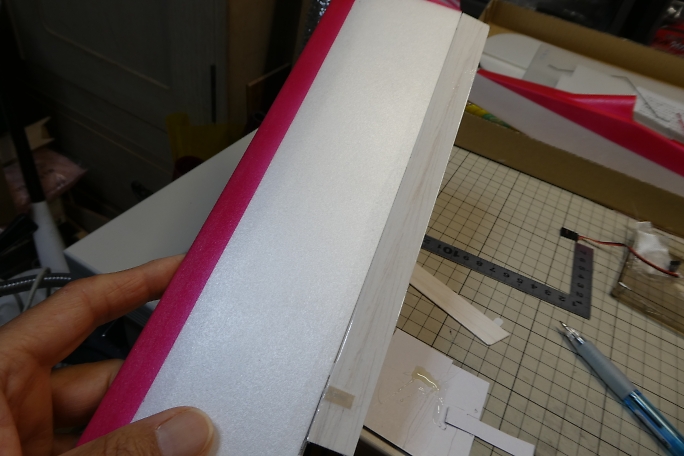

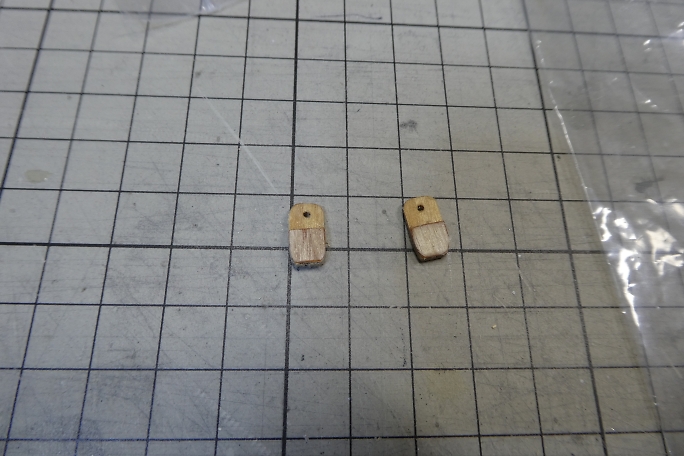

エルロンを主翼に取り付けます。 エルロン側には予めヒンジが取り付けられているので、主翼にヒンジを差し込むだけ になります。 ヒンジにスーパーXを極薄く塗って差し込み、固まるのを待ちます。 5分エポキシでも問題無いと思います。 キット付属のエルロンホーンです。 スカイチョビイの物と同等の物です。 キット付属の状態が右、角を落として整形 した物が左です。 スリット部分を左右から挟み込んで瞬間接着剤で接着、完成です。 0.8ミリSUSピアノ線をL字に曲げた物をロッドエンドとして使用します。 接着する場所はサンドペーパーで磨いて 足付けをしておきます。 ロッドエンドとカーボンリンケージロッドをシュリンクチューブでまとめて、隙間から低粘度瞬間接着剤を流し込んで固め ます。 上二本がエルロン用、下二本がラダー、エレベーター用です。 |

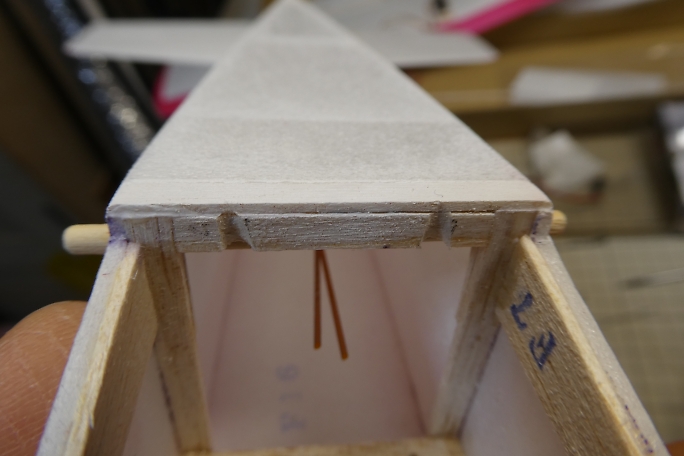

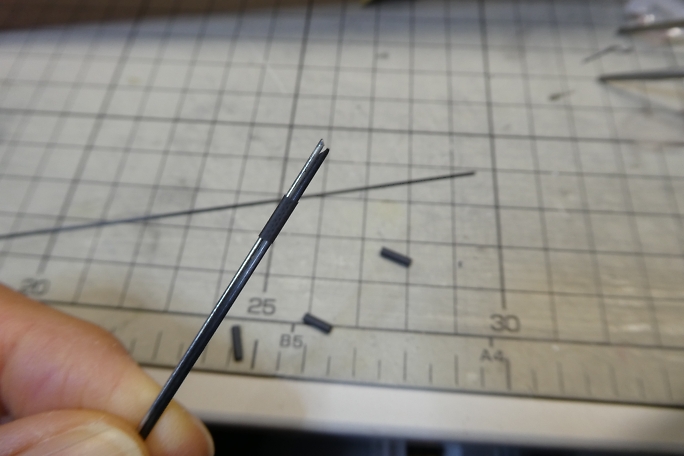

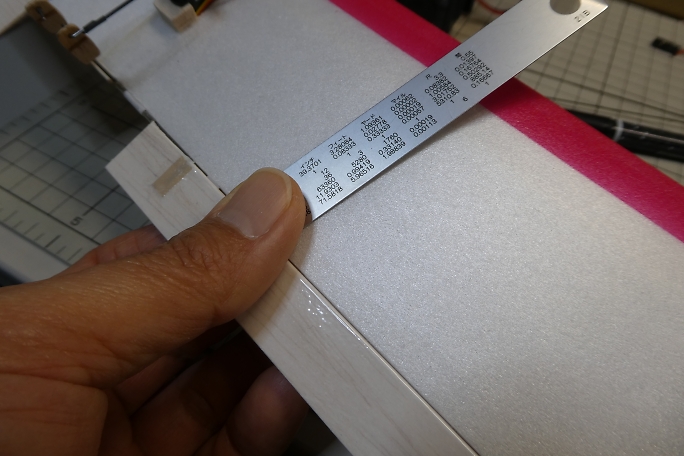

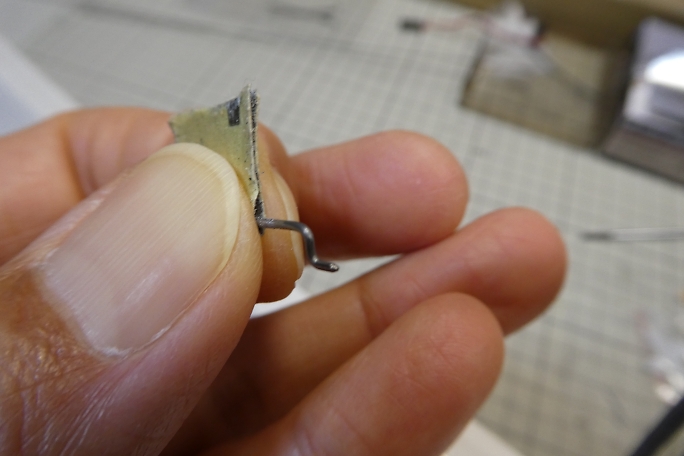

サーボ側はキット付属のZエンドを使用します。 こちらも接着する部分をサンドペーパーで磨いて足付けをしておきます。 1ミリカーボンロッドと0.8ミリSUSピアノ線をシュリンクチューブでまとめて収縮させ、冷えた後にシュリンクチューブを 引き抜き、パーツとして使用します。 エルロンは上面のカーブに沿った角度をニュートラルとします。 エルロンサーボ側のピアノ線ロッドエンドとエルロンリンケージロッドを上のコマで作ったパーツを使って束ね、ニュートラル を合わせてロッド同士の隙間に低粘度瞬間接着剤を流して接着します。 サーボの取り付け位置が右にオフセットされているのでサーボホーンも1スプライン分オフセットします。 エルロンホーンが干渉する胴枠にエルロンホーンの逃げを加工しておきます。 |
