リュータースタンドを使って、１９ミリピッチで３ミリの穴を開けます。　いきなり３ミリのビットを使わず、１ミリから順次
ビットを太くしていきます。

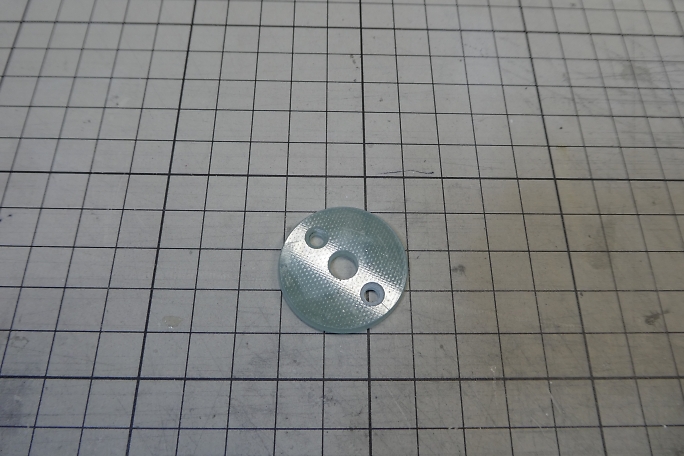

ステップドリルを使用して、センターのシャフト穴を６ミリに広げます。

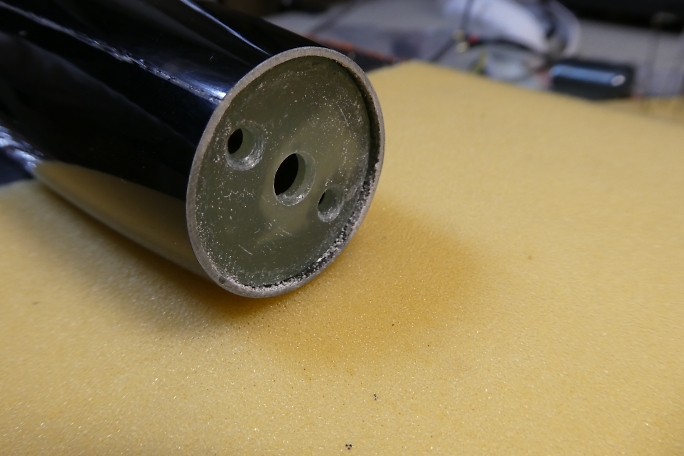

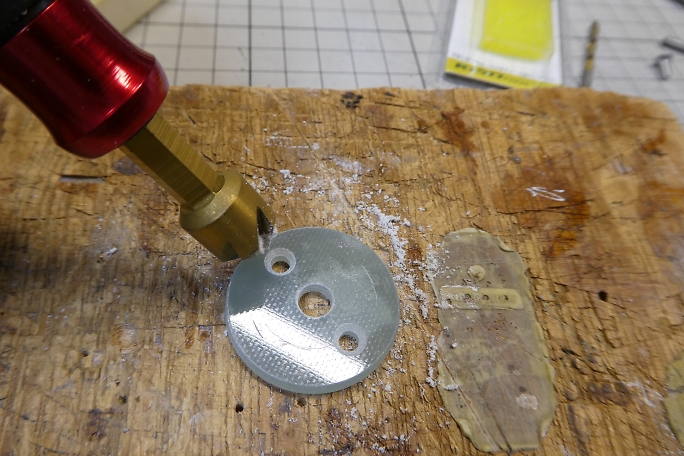

モーター取り付け穴を皿穴加工してモーターマウントの完成です。

モーターを仮組みしたところ、寸法的には入るはずのモーターが入りません。
胴体の合わせ目部分の盛り上がりが引っかかるようです。

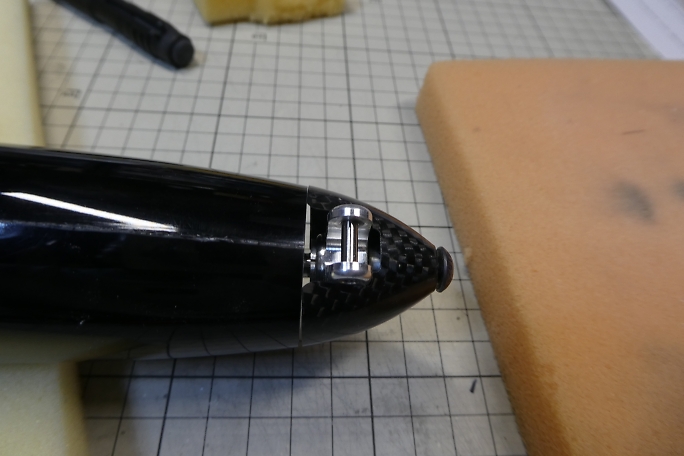

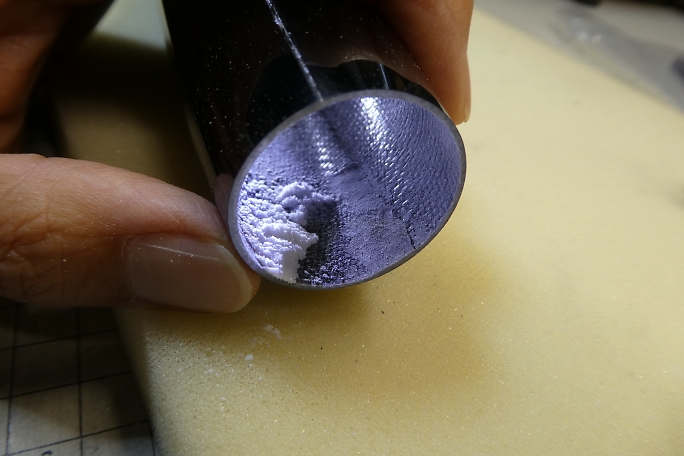

盛り上がりをリューターで削ります。　２．４ＧＨｚ対策で、ノーズ部分はＦＲＰとなっています。

モーターが入る様になりました。

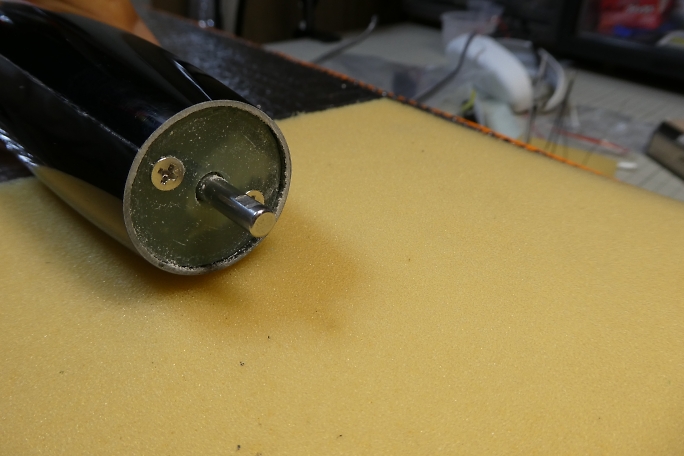

モーターとマウントを組み付けた状態で、スピンナーを取り付け、角度などのずれを確認します。

モーターが動かないようにそっとスピンナーを外し、モーターマウントの３カ所だけ瞬間接着剤を点付けして仮止め
します。

再度スピンナーとのアライメントを確認したら、一度モーターを取り外します。

モーターマウントの外周全周に低粘度瞬間接着剤を流して接着します。

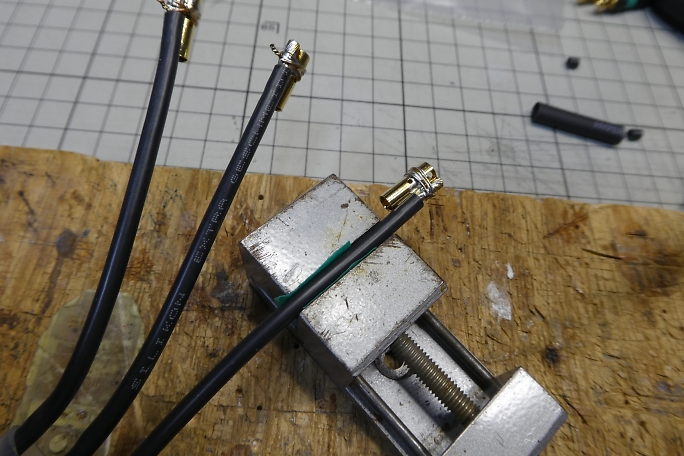

ＥＳＣのコネクタはリバースタイプに取り付けます。　ハンダ付けがし易いように、０．２８ミリの銅線で縛ってから
ハンダ付けをします。

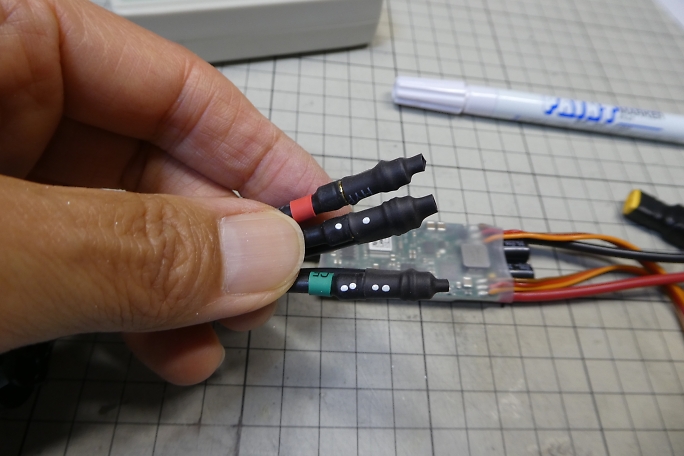

ハンダ付けが完了しました。　縛った時のヒゲを切り落とし、シュリンクチューブで保護しておきます。

サーボテスターを使用して回転方向を確認します。　　バラした時にわからなくならないように、合いマークを入れて
おきます。

モーターとＥＳＣを取り付けます。
