SHADOW2 F5Jの製作 2

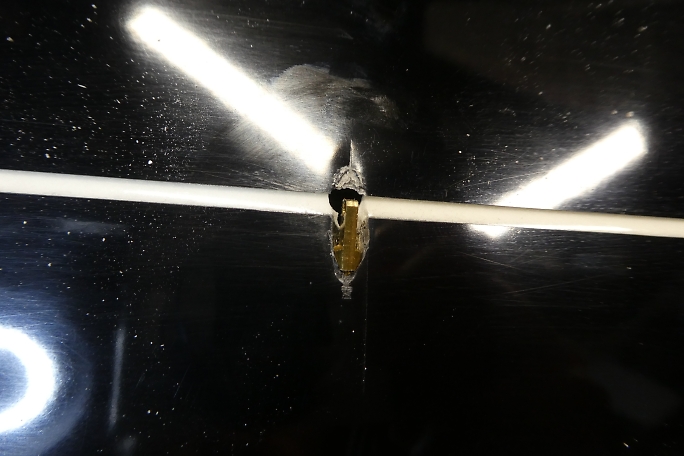

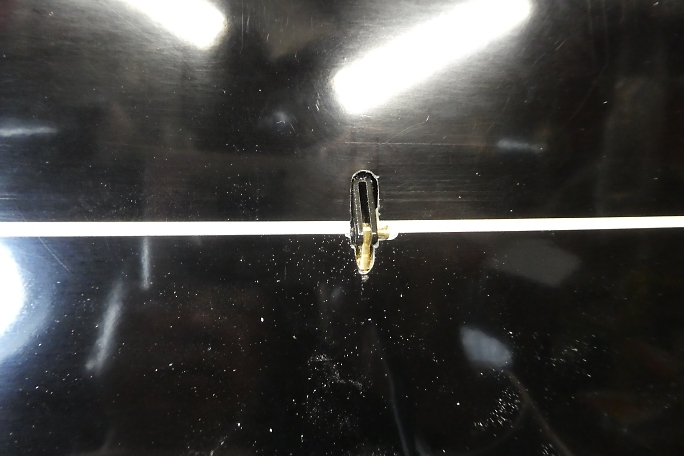

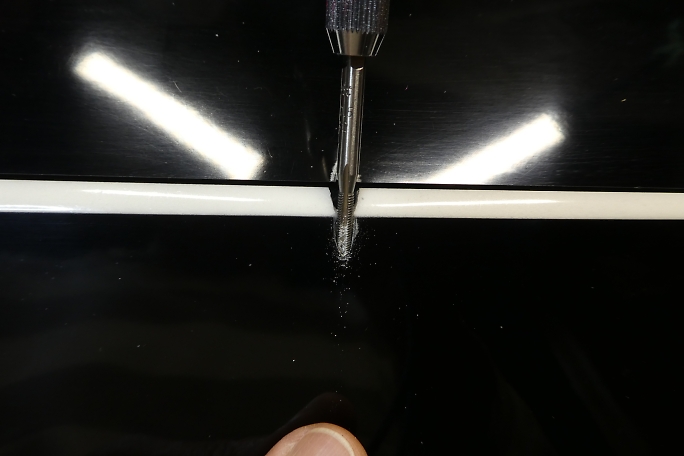

NAN Modelsの機体製作でのお約束、ブラスホーンの受け、インサートナットの内部には樹脂だったり離型剤だった りが入り込んでいるので、M3のタップでさらって、内部のお掃除をしてあげます。 ホール部分は本来ブラスホーンの首サイズに合っているはずですが、高確率で入らないので、ブラスホーンの首部分と 同じサイズの4ミリドリルで広げておきます。 ブラスホーンを仮入れしてみます。 ブラスホーンはここまで入れます。 ギャップシールを使用する樹脂クレビスの幅+アルファの6ミリ幅に広げます。 ブラスホーンを奥まで押し込む代償として、樹脂クレビスのピンが入れづらくなります。 ギャップシールにピンの傘部分 の逃げを加工します。 |

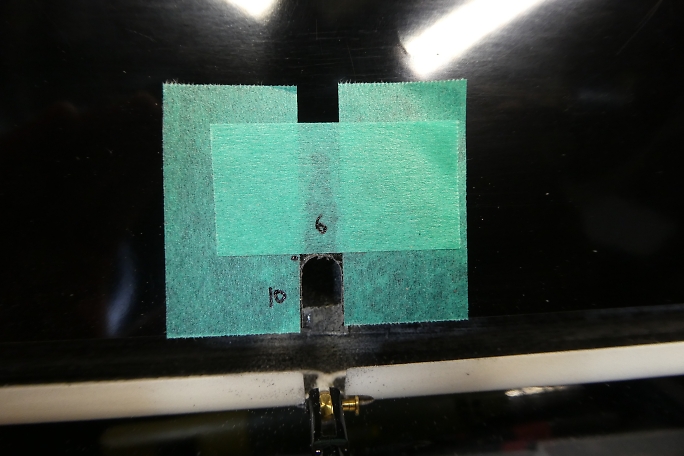

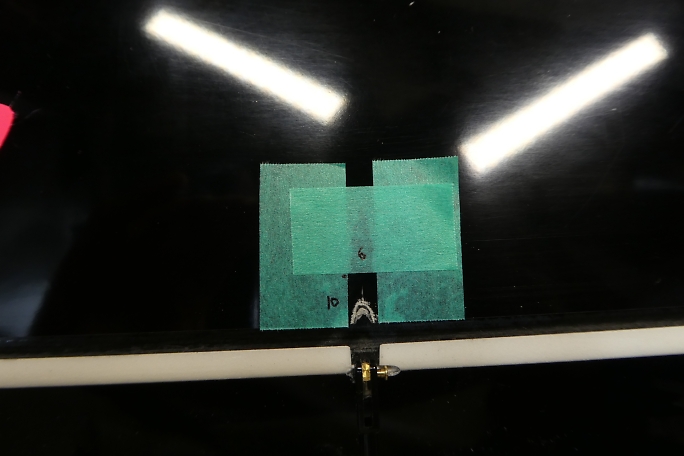

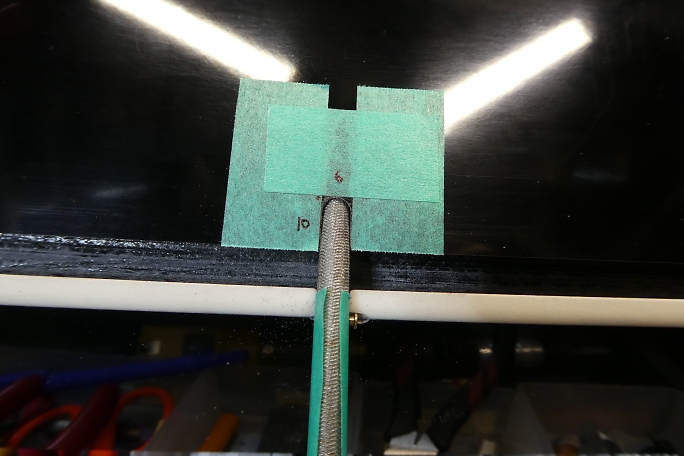

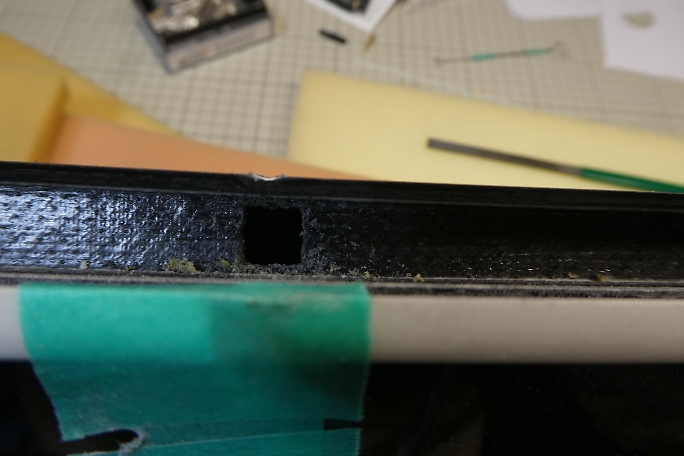

後縁材にメーカーが開けてきたロッドの取り出し穴です。 横長に開いていますが、ピアノ線のロッドを入れるだけなので どうせ開けるなら縦長の穴にして欲しかったです。 幅はそのままに、縦に長く加工します。 クレビスの取り出し部を幅6ミリ、長さ10ミリのサイズで加工します。 超音波カッターで少し小さめにスキンを切り取ります。 ヤスリを使って形を整えます。 棒ヤスリにギャップシールを削ってしまわないようにマスキングテープで養生をして、出口付近の裏側をスムーズに 整形します。 樹脂クレビスを仮組みしました。 サイズも丁度良かったみたいです。 |
