サーボベッドはベアリングサポートの無いタイプです。　ベアリングサポートが無いとこんなにもシンプルな形をしている
ものです。

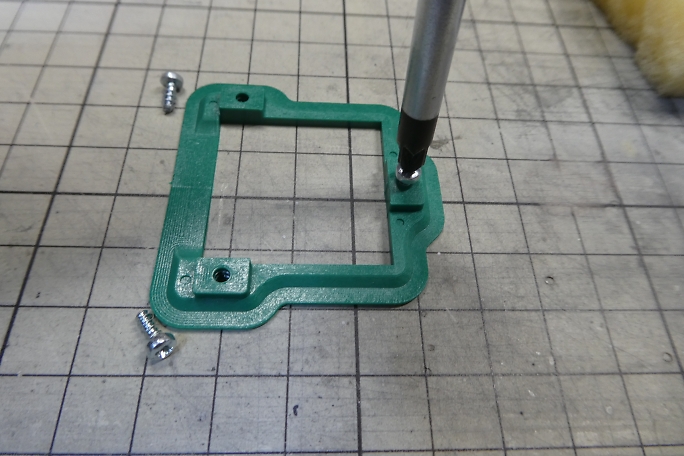

サーボベッド付属の取り付けねじを使って、何回か締めたり緩めたりして予めネジを切っておきます。
今回は作業中にサーボを取り外す事は無い予定ですが、メンテナンス時に重宝します。

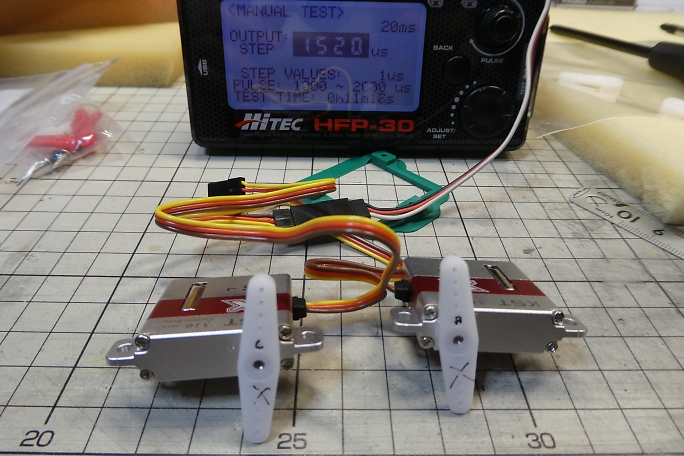

１５２０μｓのニュートラルでサーボを合わせて、使用するホーンの位置を決めておきます。　カットする部分には×印
を、左右の区別もマーキングしておきます。

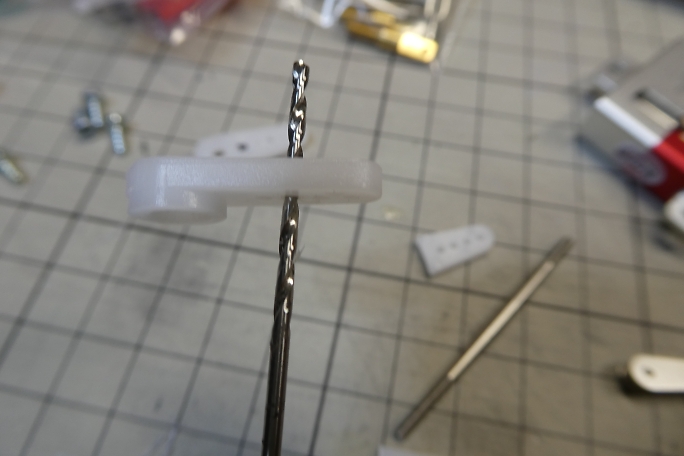

サーボホーンの不要部分を取り除き、成型をしたら、ホーンの穴を金属クレビスのピンに合わせて１．５ミリのドリルで
広げておきます。

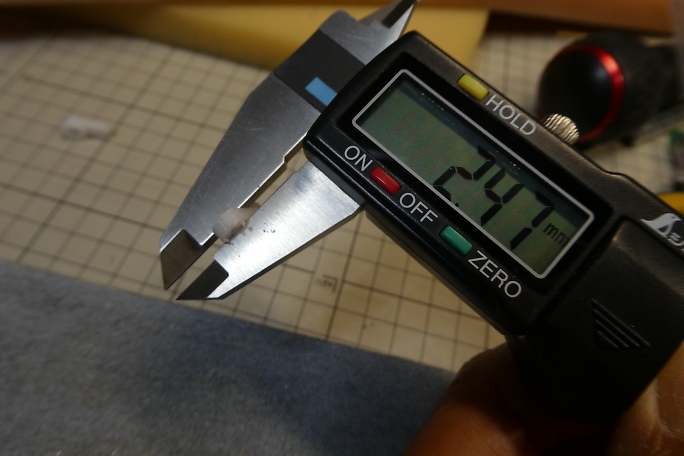

サーボホーンの厚みは添付のままの状態では約２．５ミリあります。

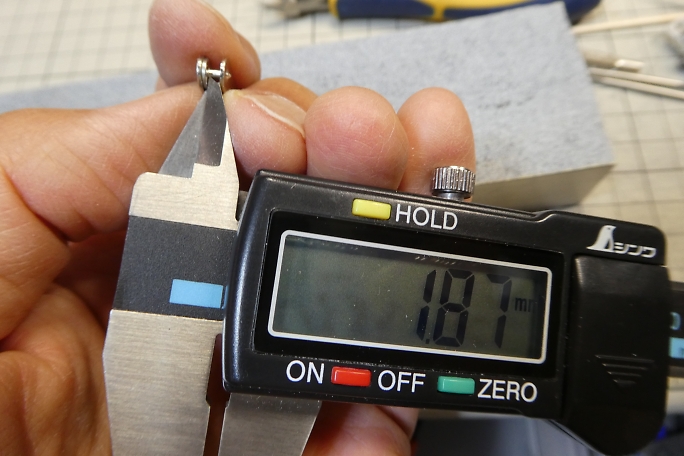

対して、金属クレビスのホーンを入れる部分の間隔は約１．９ミリですので、修正を入れる必要があります。

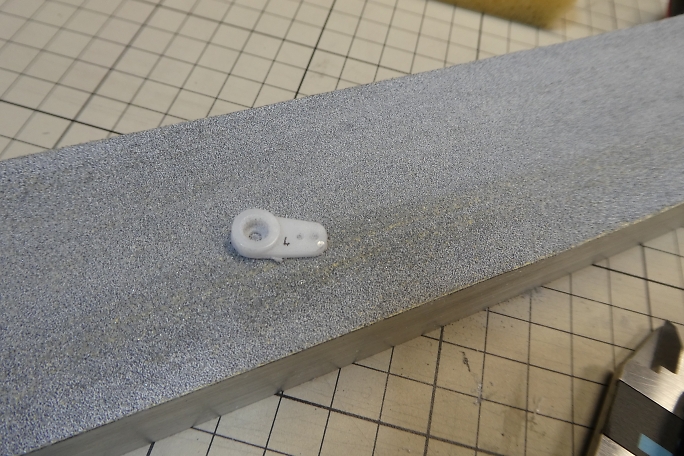

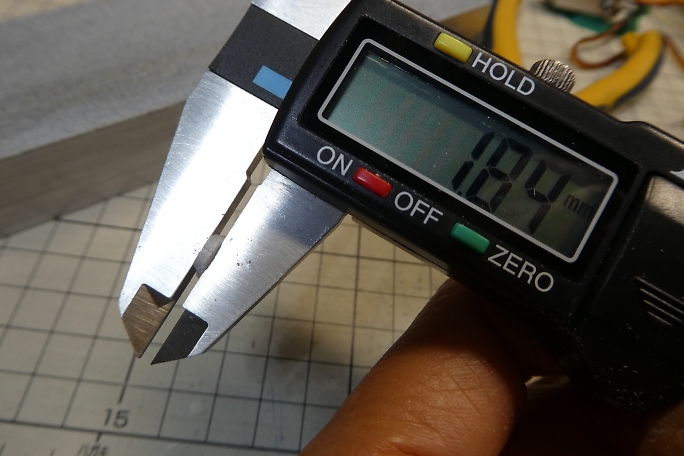

サンディングボードの上で削って厚みを落とし、クレビスの間に無理なく収まるサイズに調整しました。

動翼側は樹脂クレビスを使用します。　こちらはＭ２のタップで予めネジを切っておきます。　タップは金属用でも問題
ありませんが、刃の鋭い樹脂用のタップを使用しています。

ロッドとクレビスを組んでおきました。

サーボホールのサーボベッド接着部をサンディングして平滑にしておきます。　リリースシートの目がそのまま出ている
状態でザラザラです。　エポキシ接着剤を想定しているのかは定かではありませんが、瞬間接着剤とは相性が
最悪です。

サーボベッドの接着面もサンディングして足付けをしておきます。

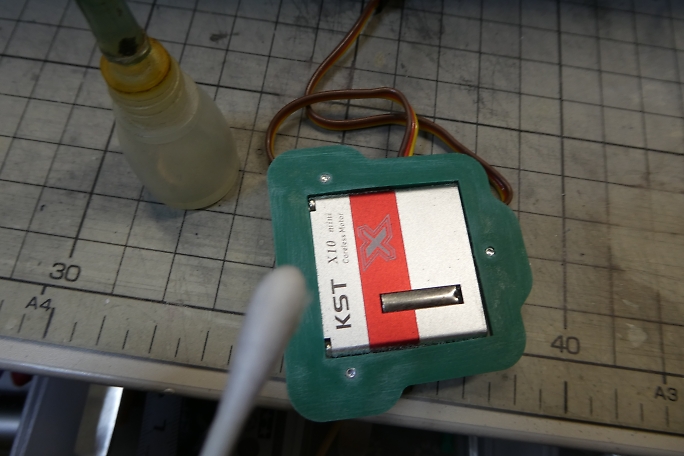

サーボベッドとサーボホール接着面を硬化促進剤で拭いておきます。　プライマー代わりに使用しているのが
ロックタイトの７１２です。　ビンで購入して、注入ボトルに小分けして使用しています。
