SHADOW2 F5Jの製作 5

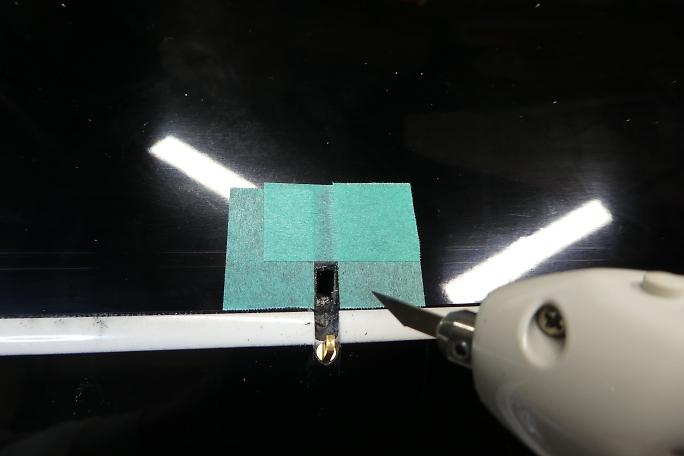

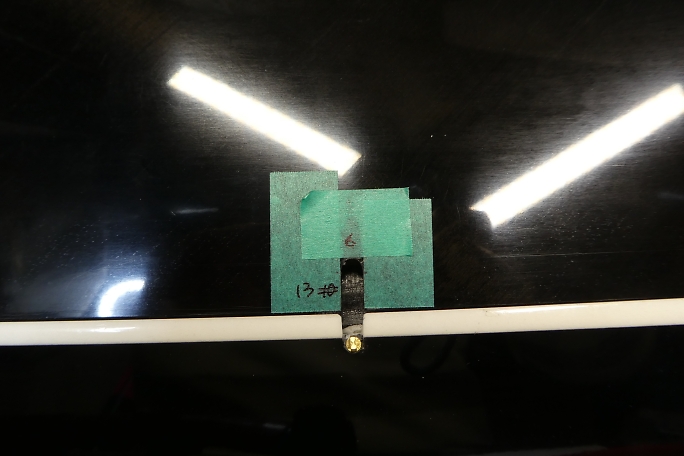

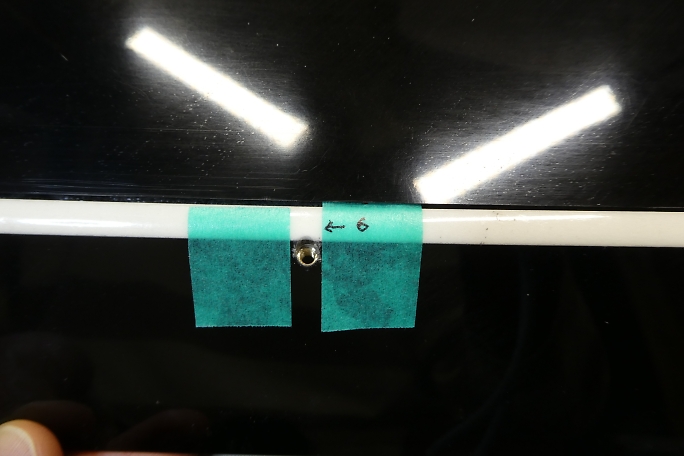

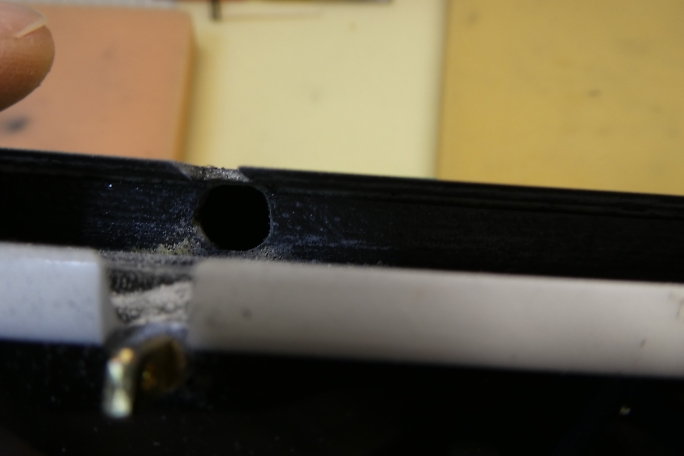

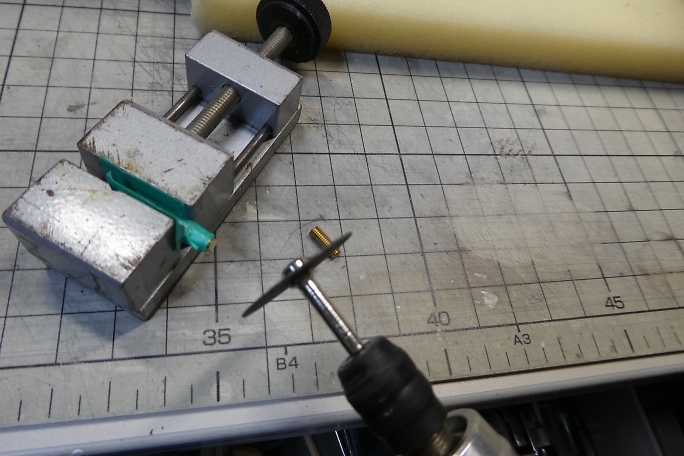

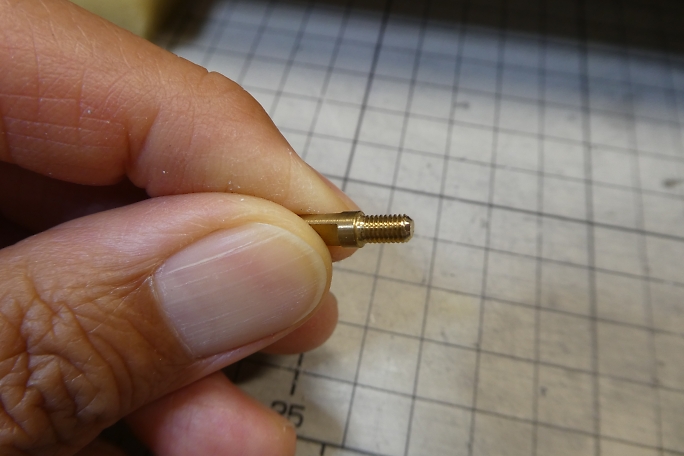

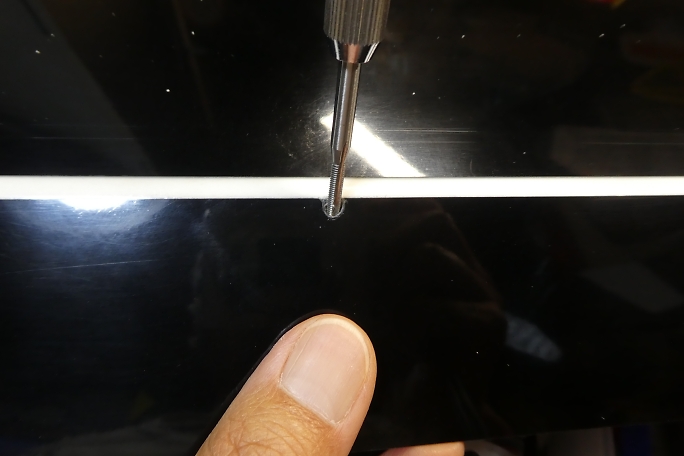

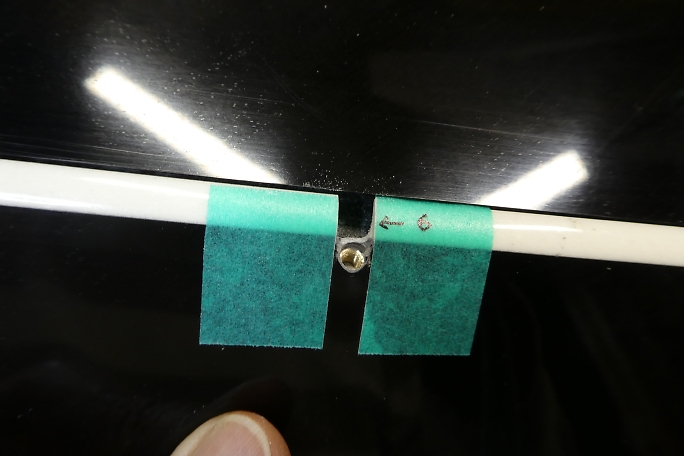

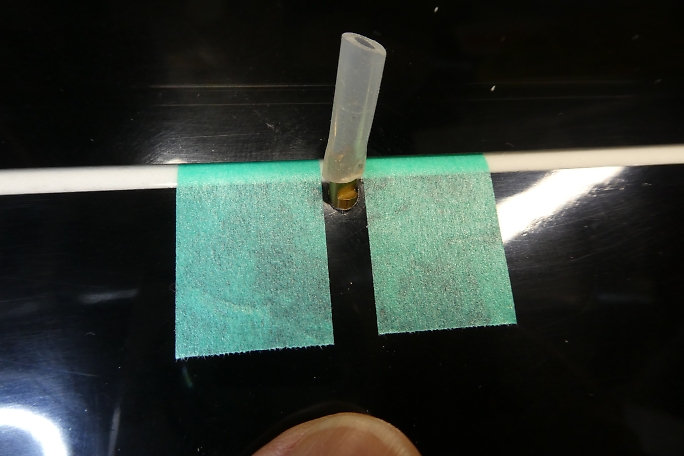

エルロンホーンの受けになるインサートナットも樹脂やら離型剤やらが入り込んでいるので、M3のタップで軽くさらって おきます。 ブラスホーンの首が入る様に4ミリのドリルでインサートナットまでの道を広げておきます。 右が付属のブラスホーンですが、ホーンの高さを抑えたかったので手持ちの左のブラスホーンを使用しました。 ホーンが高いと、リンケージ取り出し口を長く開ける必要がで出来てしまうためです。 ブラスホーンのネジ部が長いので、リューターの切削砥石でカットします。 カットしたら切り口の面取りも忘れずに行いましょう。 ここまでホーンが沈みます。 クレビスの幅をマスキングテープでマーキングします。 6ミリ程切り欠けば良さそうです。 クレビスが無理なく動くように加工しました。 作業中には何度もブラスホーンを付けたり外したりしますが、指が痛くなってしまうので、シリコンチューブを被せて 回すと取り外しが楽になります。 超音波カッターで表皮を切り開きます。 仮にフラップと同様のサイズで切ってみます。 エルロンホーン部の方が 翼厚が薄く、リンケージの角度が浅くなるために長めになる予想です。 切り取り面の整形を済ませました。 貫通孔はフラップ同様に横長の穴が開いていました。 エルロンではフラップほどのトラベルは必要無いので丸穴に整形しました。 引っかかり具合を調整した結果、取り出し穴の長さは13ミリとなりました。 |
