SHADOW2 F5Jの製作 9

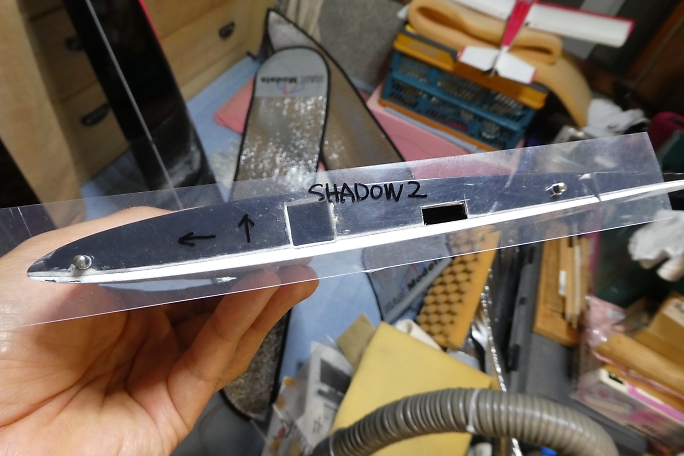

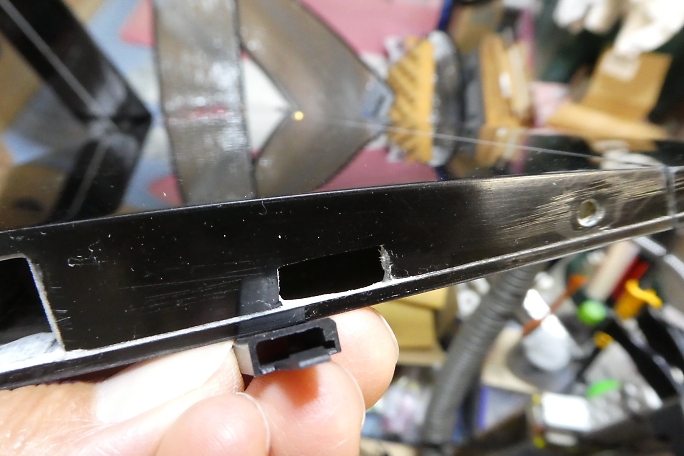

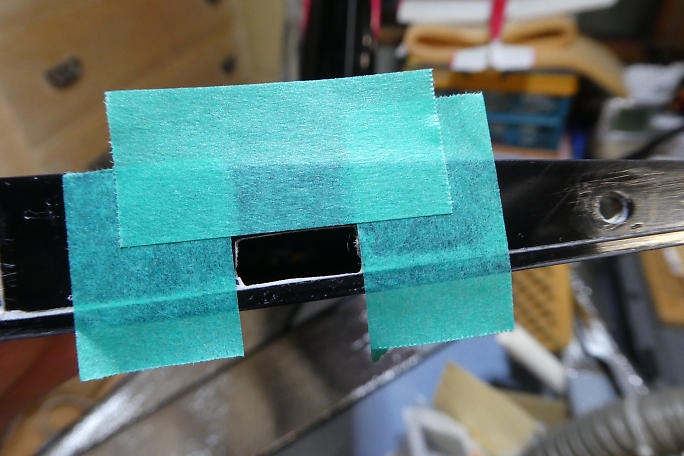

エルロンサーボのコネクタ位置は前作で製作したテンプレートを使い回します。 外翼側の位置はサイズも含めて前作と 同じでした。 中央翼側がいい加減際なり無い穴が開いています。 このままでは片側固定の方式が採れません。 いい加減な形とサイズで開いていた穴をコネクタハウジングサイズにするために、あなの形状を修正します。 修正の終わった穴です。 |

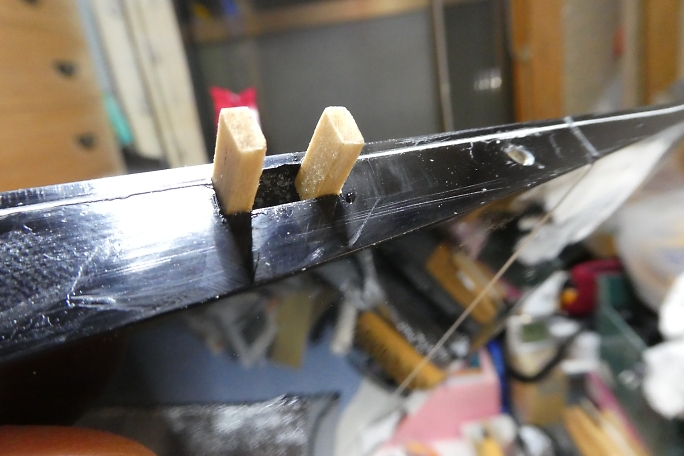

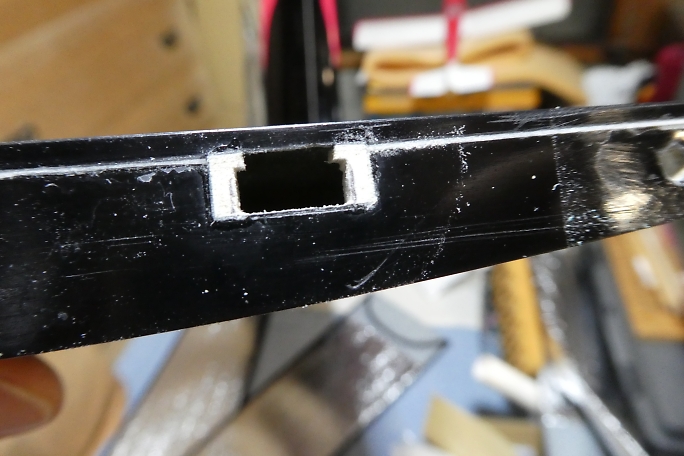

幅が広すぎるので、スクラップバルサを接着して幅を狭めます。 さぎょうがし易いように棒状に加工したバルサを接着 しました。 はみ出た部分をカットして、端面とツライチになるように整形します。 コネクタのハウジングの形状に整形します。 |
中央翼にD-Sub9ピンコネクタを取り付けます。 取り付け日2.6ミリツバ付きタッピングねじを使用するので、1.5ミリの ドリルで下穴を開けます。 ツバ付きタッピングねじで固定します。 ネジ受け部分はあまり丈夫ではないので、締めすぎには注意します。 |
