SHADOW2 F5Jの製作 12

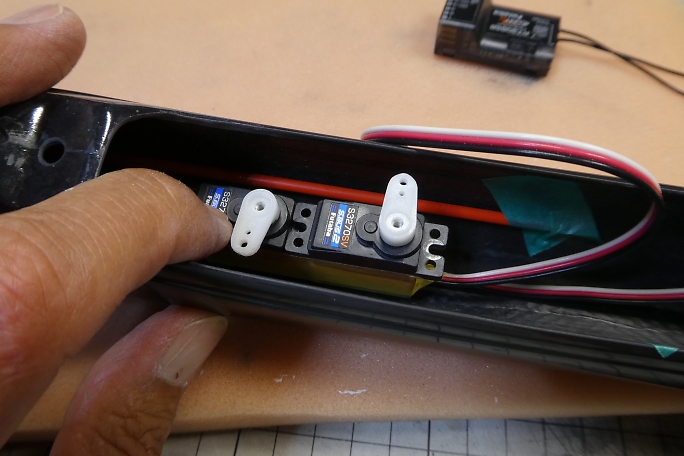

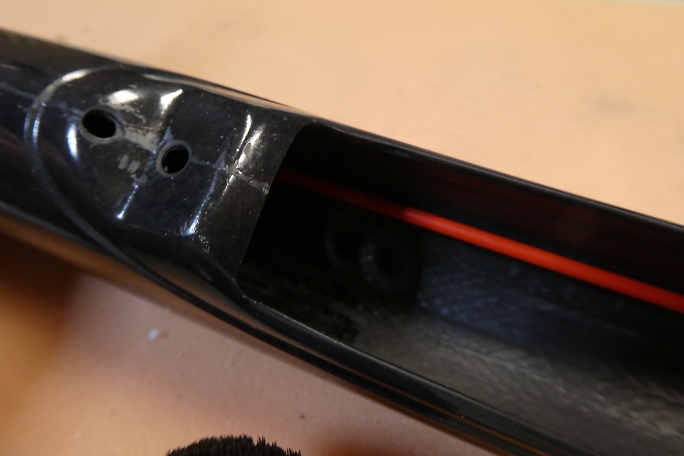

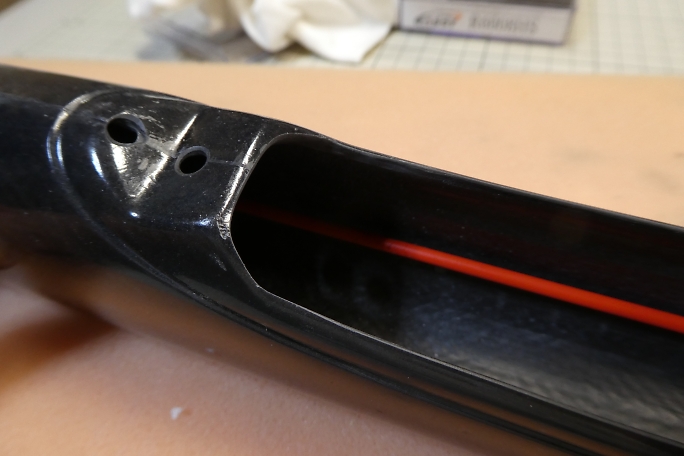

胴体開口部の後端がこの様な整形になっています。 受信機の出し入れとバラストの積み込みを考えるとこの部分が とても邪魔です。 ついたて部分を削り取り、整形しました。 前にバッテリースペースを取り、後ろギリギリまでサーボを下げても受信機の出し入れが可能です。 |

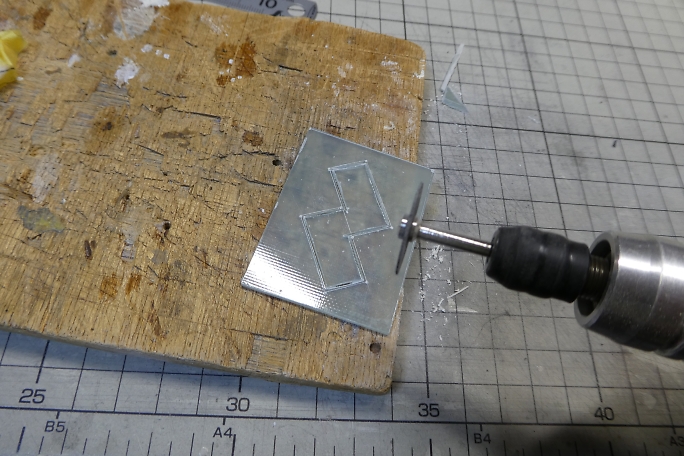

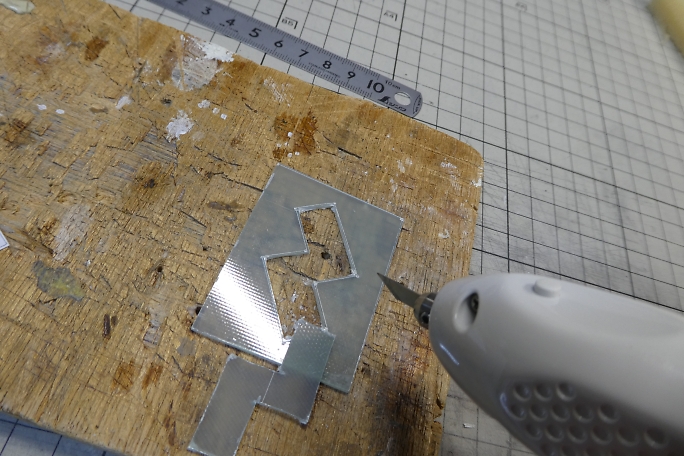

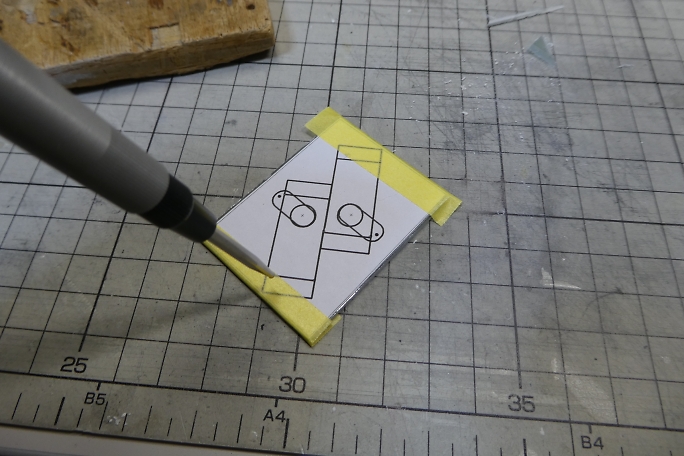

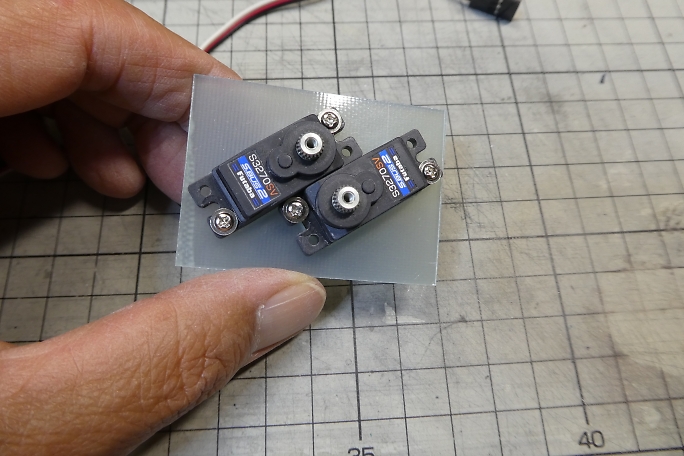

サーボの縦直列積みも検討しましたが、スペースを大きく取ってしまうので却下となりました。 支給のサーボがミニサイズ なので、限界があります。 最近の5J機のトレンドからすると、KSTのX08、A08サイズでも充分使用に耐えるので、これらをチョイスすれば色々と 楽になると思います。 サーボの積み方を色々と検討した結果、前作で採用した斜め積みに決定しました。 パソコンで型紙を作り、1.5ミリ FRP版に貼り付けます。 切り取る部分の四隅にポンチを打ち、ケガキにします。 ポンチに沿ってリューターの切削砥石で切れ込みを入れて行きます。 端まで切ると、切りすぎてしまうので、端は残して おきます。 残った端の部分は超音波カッターで切り離しました。 成型してコードの逃げ、取り付けねじ穴を開けます。 サーボを仮組みしてみました。 サーボベッド端の接着部をサンディングして足付けをしておきます。 裏面に3×3ミリヒノキを接着して、接着面積稼ぎをします。 |
