ＳＨＡＤＯＷ２　Ｆ５Ｊの製作　１６

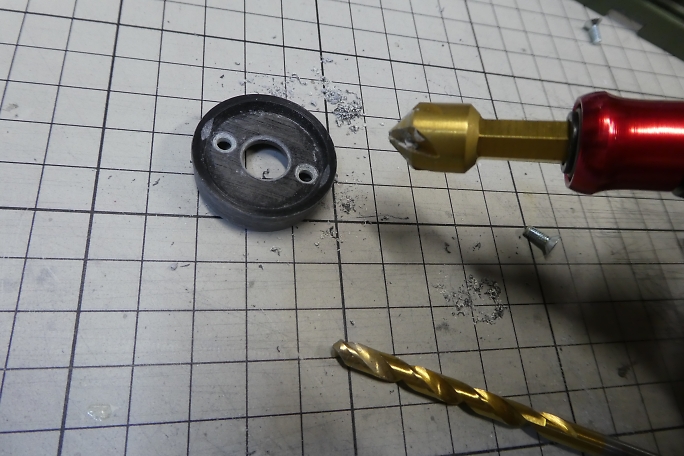

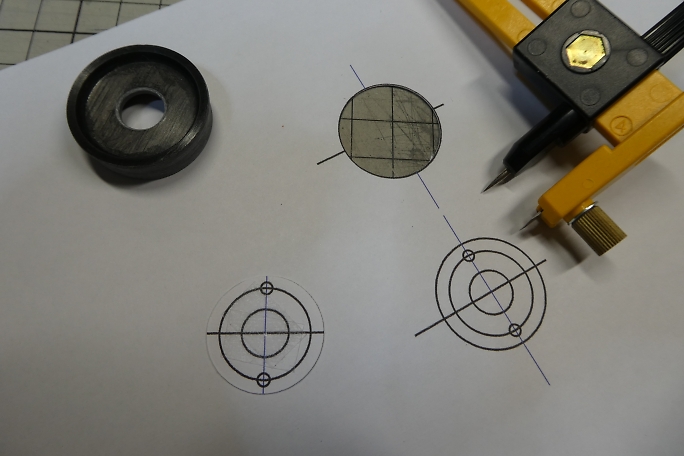

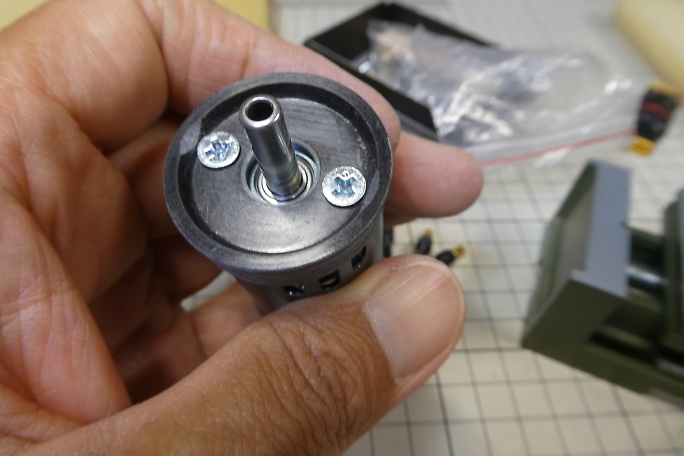

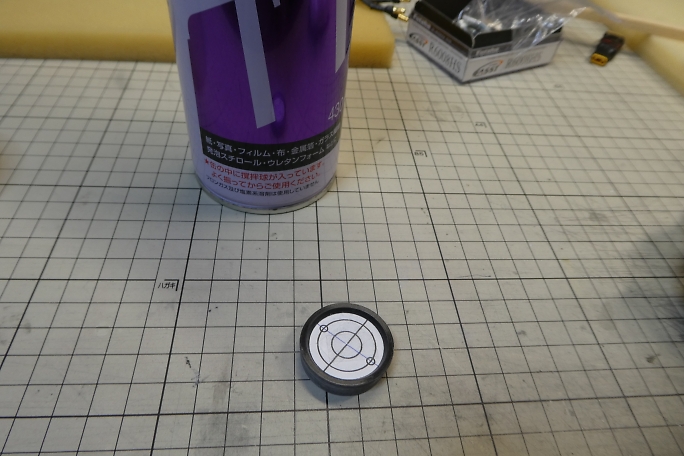

パソコンで作ったテンプレートをサークルカッターで切り出します。　このテンプレートの外径はNAN MODELSの付属マウント に合わせてあり、取り付け穴間は１９ミリで作ってあります。 他にも色々なパターンのテンプレートを作っています。 テンプレートをスプレー糊でモーターマウントに貼り付け、リュータースタンドを使って取り付け穴を開けます。　３ミリの穴を 開けますが、一気に３ミリのドリルでは無く、１．５ミリから順次ドリル刃を太くしていきます。 モーター取り付けねじがＭ３の皿ネジを使用するので、フリードリルを使って皿穴加工をします。 モーターを仮止めしてみます。　モーターがモーターマウントに干渉せずに取り付けられるかを確認しておきます。

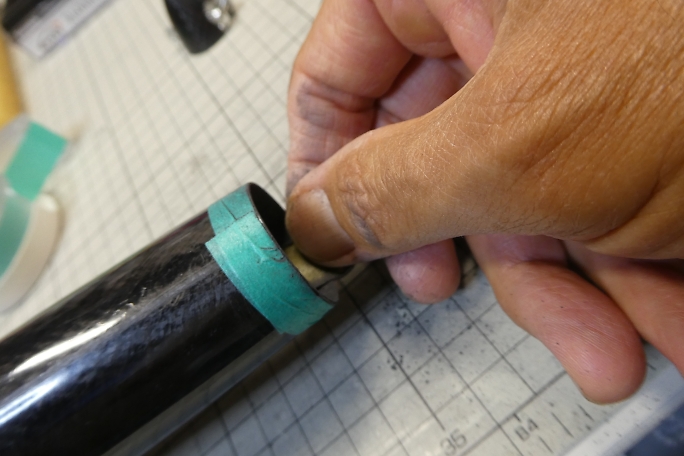

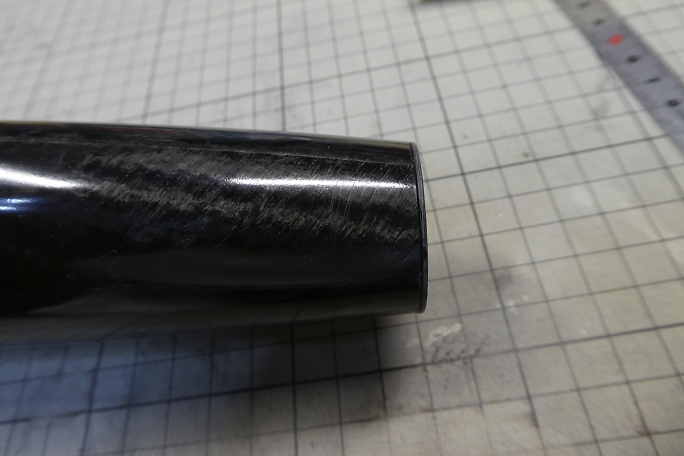

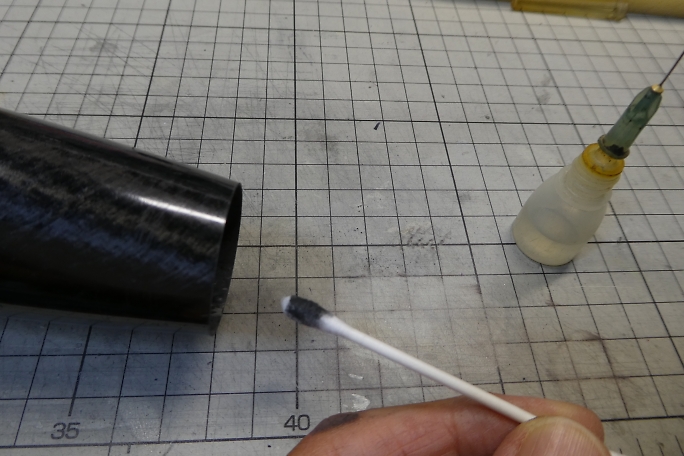

お約束ですが、ノーズ部分はモーターマウントにキチキチに作られていて、無理をして入れれば入る、と言う感じのサイズ 間です。　ただ、これでは接着剤を染みこませる余裕も無いので、外径がスピンナーの３０ミリに合う位置までノーズを切り 詰めます。　約３ミリカットする事で丁度良くなるようです。 ケガキコンパスを使って、先端より３ミリの所にケガキ線を入れます。 マスキングテープで養生をして、リューターの切削砥石でカットします。 カットした先端を整えて、接着部になるノーズ内壁をサンディング、硬化促進剤で拭いておきます。　ロックタイトの７１２を 使用します。 モーターマウントの接着部もサンディングした後に硬化促進剤で拭いておきます。　硬化促進剤はロックタイトの７１２を 使用します。 モーターマウントのねじ穴位置をモーターコードの取り回しを考慮した位置であることを確認して、低粘度瞬間接着剤を 胴体とモーターマウントの隙間に流して接着します。 モーターマウントのフランジ部分がはみ出すので、マスキングテープで養生をして削り落とします。
