PHOENIX DFの製作3

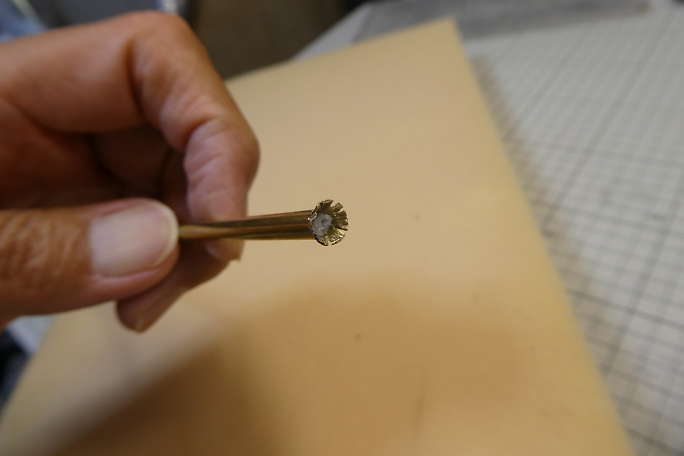

コードホールの下穴はとても通常の26AWG程度のコードが入るサイズでは無いので、広げる必要があります。 5ミリの真鍮パイプに先に刃を付けて、コードホールを広げるツールにします。 ツールを回転させながら、角度や方向に注意して、端面からサーボホールまで貫通させます。 |

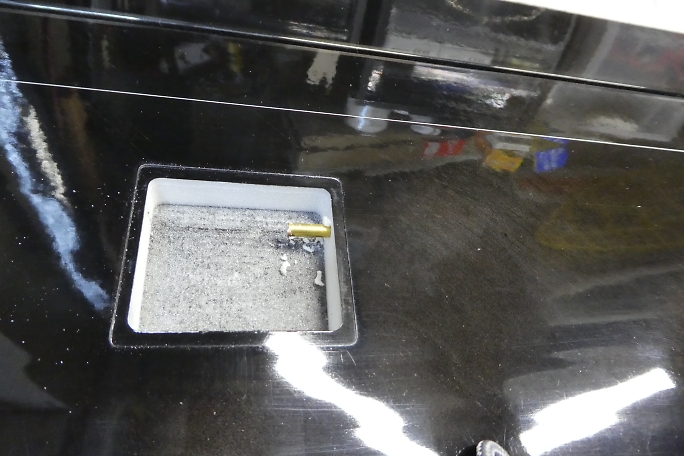

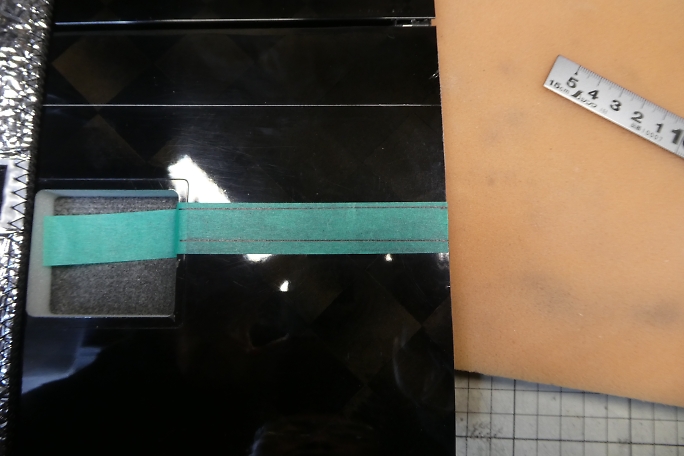

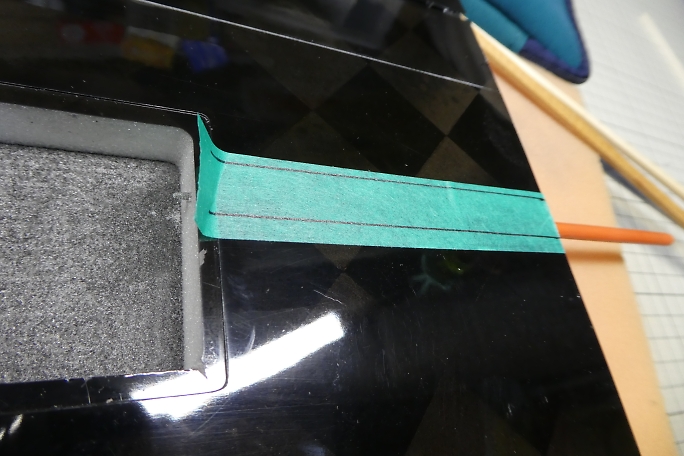

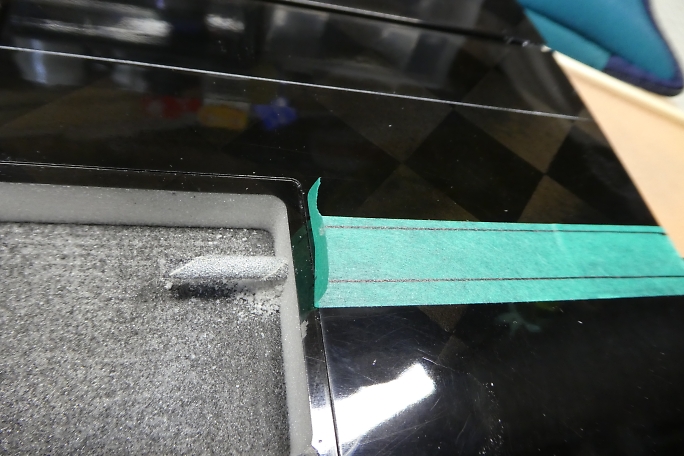

外翼側は下穴すら開いていませんので、テンプレートを使って加工したコネクタホールから真っ直ぐにサーボホールに 伸びるように加工します。 イメージラインをマスキングテープに書き込みました。 棒ヤスリで少しずつ彫り進んで行きます。 ヒノキ棒をガイドにして、曲がらないように加工します。 貫通しました。 棒ヤスリで開けた穴を下穴にして、棒ヤスリに細く切ったサンドペーパーを巻き付けてコードホールを広げて行きます。 |

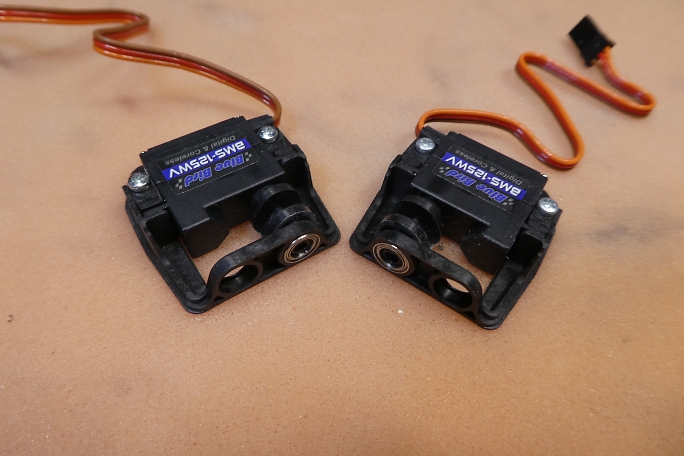

二段フラップで動作量は通常のフラップの半分しかありません。 フルブレーキ時のトラベル量はフラップホーンの 所で約4ミリしかありません。 トラベル量に合わせてサーボホーンを選びますが、一番小さいホーンしか選択肢はありません。 これでも大きすぎる 程です。 ホーン支持ベアリングはお約束で首元まで入りません。 ヤスリで首元当たりを削って調整をします。 ベアリングが首元まで入る様になりました。 ポジドライブドライバーを使用してサーボをサーボベッドに取り付けます。 |

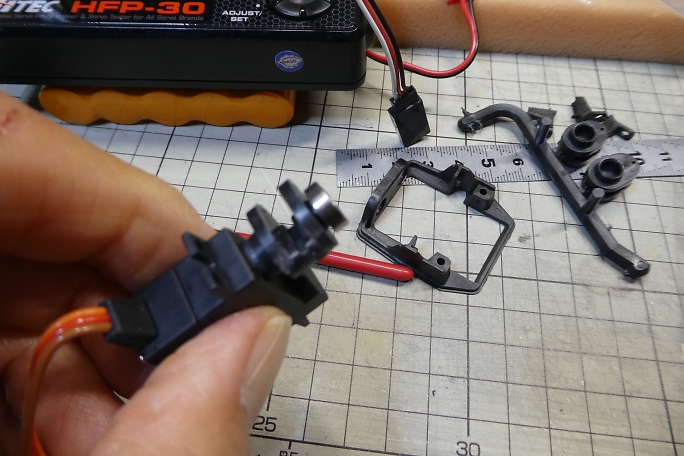

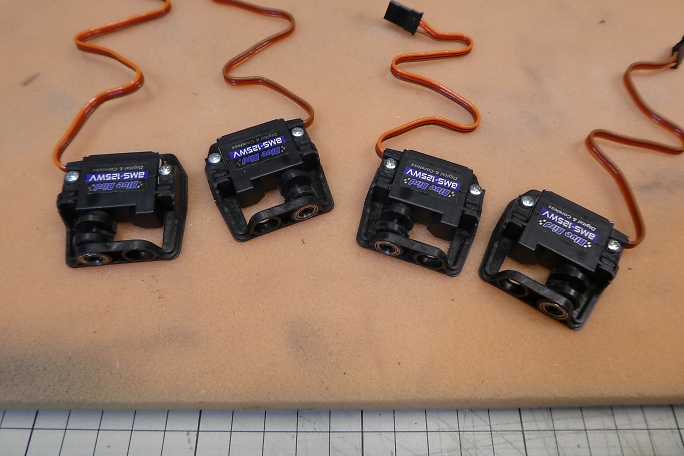

なぜか座りが悪いので良く見たところ、サーボベッド下面からサーボホーンがはみ出ていました。 サーボホーンの外周を削って調整します。 サーボホーンは一番小さい物しか使用しないので、フラップ、エルロンサーボともに準備しておけます。 全サーボ共にサーボホーンの修正は必要でした。 |
