PHOENIX DFの製作10

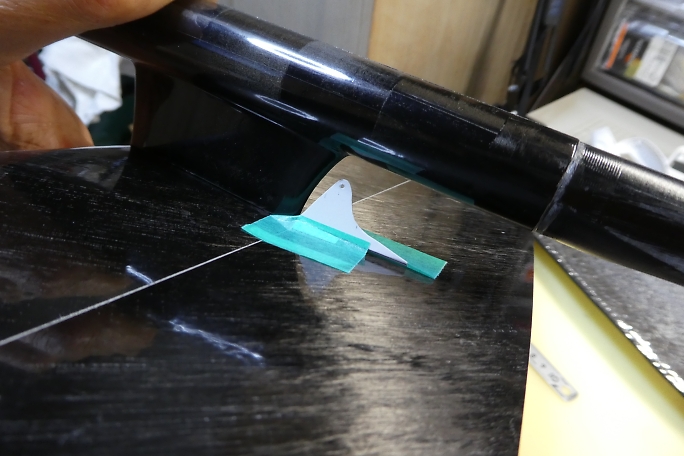

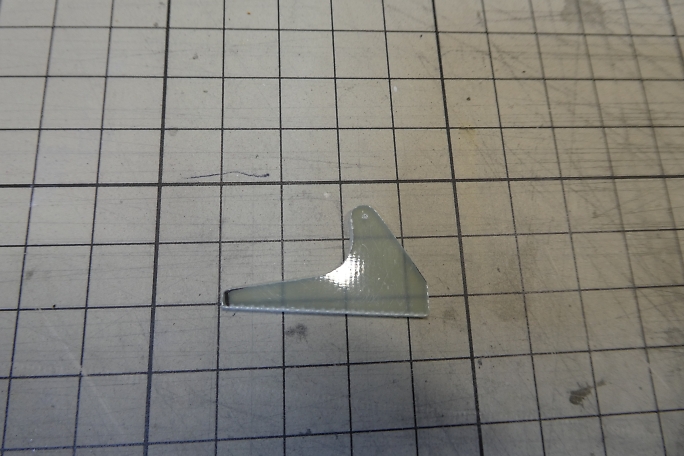

付属のエレベーターホーンの作りが今一つなので、作り直す事にします。 ボール紙で型紙を作りました。 位置や大きさなどを調整します。 分解組み立てする際に作業しやすいようにリンケージとの接合部をパイロンの 外になるようにします。 ヒンジラインから外れた位置に支点が来てしまいますが、サーボホーンのオフセットで対応可能です。 型紙 型紙を1.5ミリFRP板に写します。 切り出して整形しました。 左からキット付属樹脂ホーン。 こちらは水平尾翼側でホーンを取り外す事で分解を可能とする物です。 真ん中が今回製作した物。 右がキット付属FRPホーンです。 |

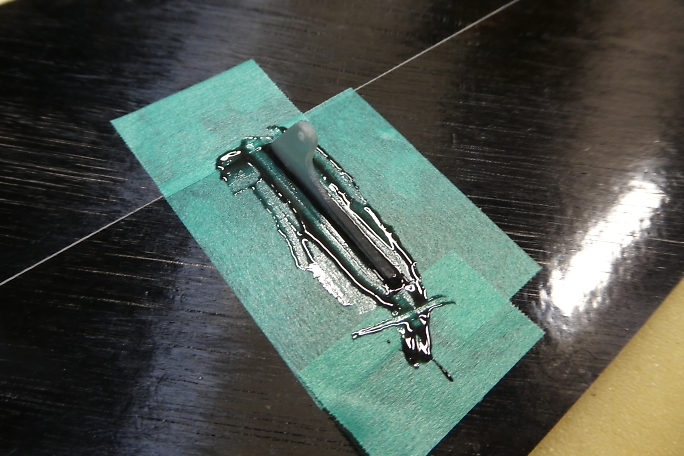

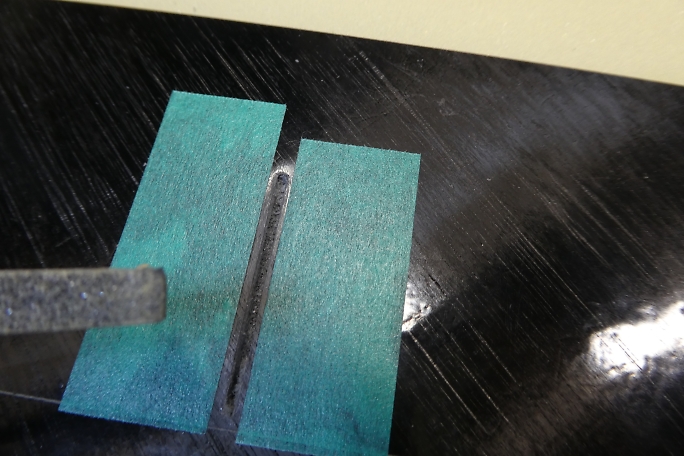

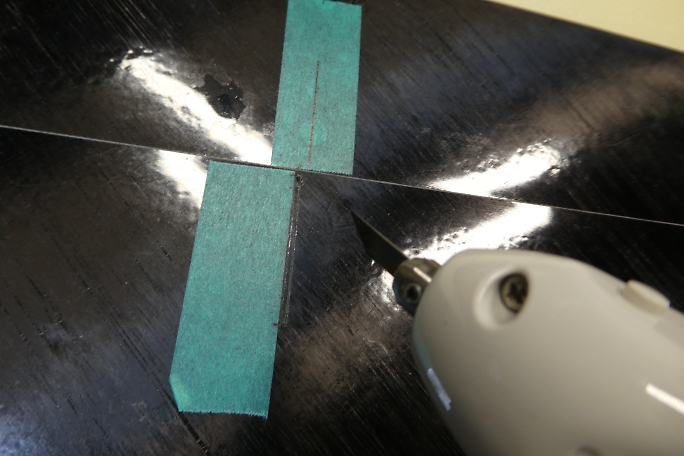

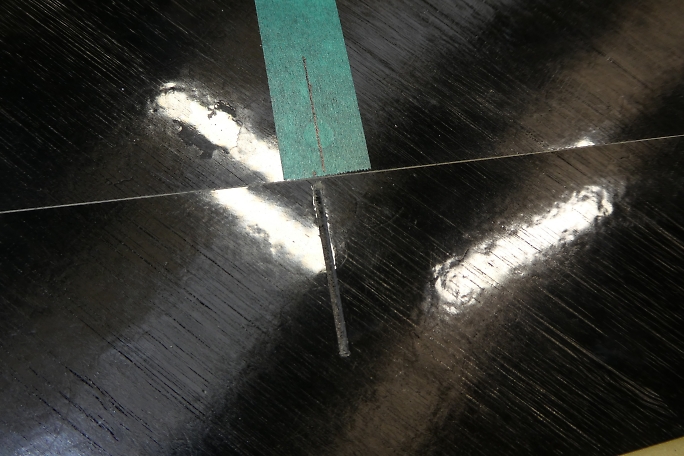

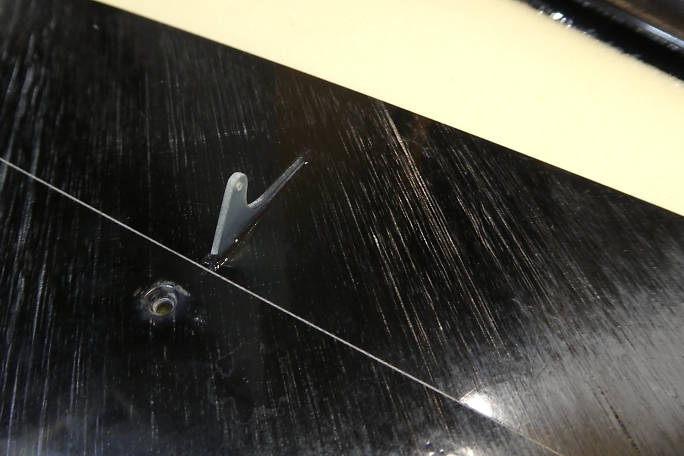

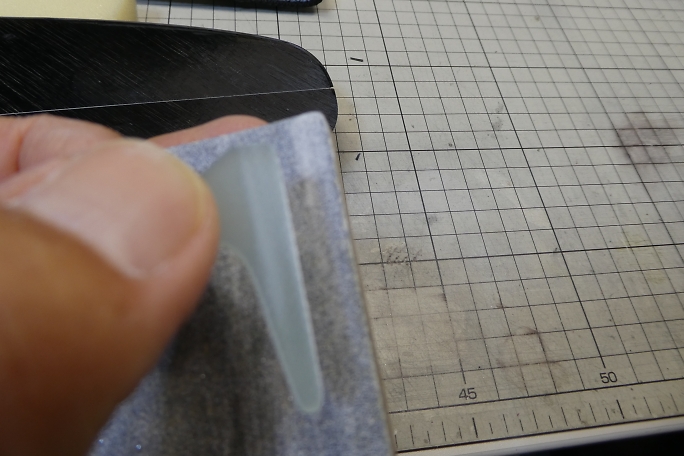

中心から1.5ミリオフセットした位置にエレベーターホーンのスロットを加工します。 超音波カッターで表皮を切り取ります。 中のコアを掻き出しておきます。 この当たりにホーン用の補強は一切無いので、穴を開けてしまったり変形させてしまう 事に注意が必要です。 エレベーターホーンのスロットから1ミリ開けてマスキングテープで養生をして、周囲をサンディングしておきます。 エレベーターホーンの接着部もサンディングして足付けをしておきます。 マスキングテープの幅を狭めて、カーボンパウダー入り5分エポキシを充填します。 はみ出てくるカーボンパウダー入り5分エポキシを取り除きながら、エレベーターホーンをスロットに沈めます。 強く押し付けると、反対側のスキンが変形してしまうので力加減に注意が必要です。 マスキングテープは直ぐに剥がしておきます。 |
