PHOENIX DFの製作11

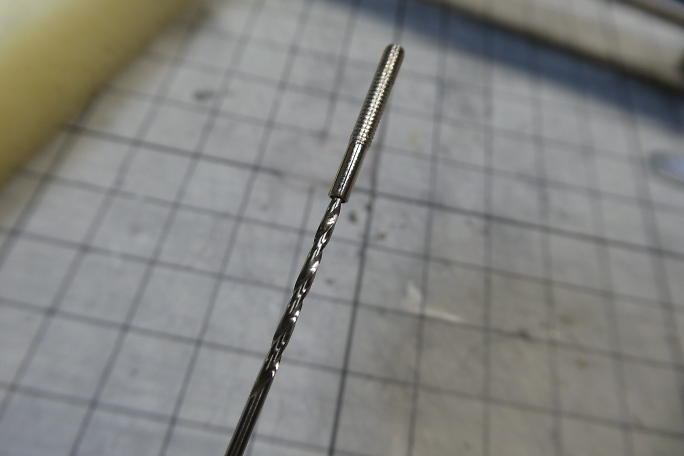

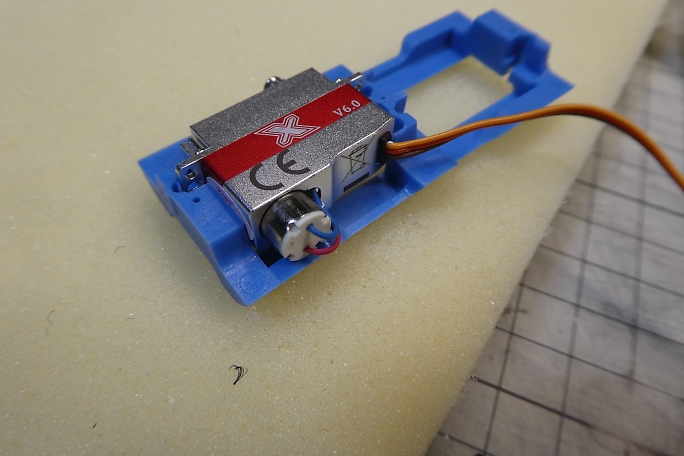

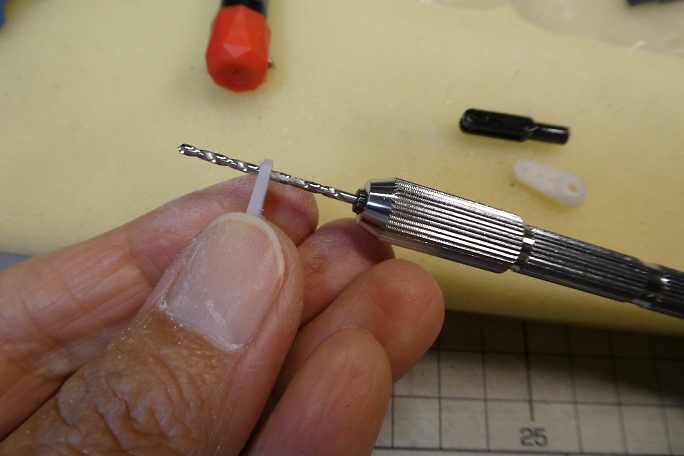

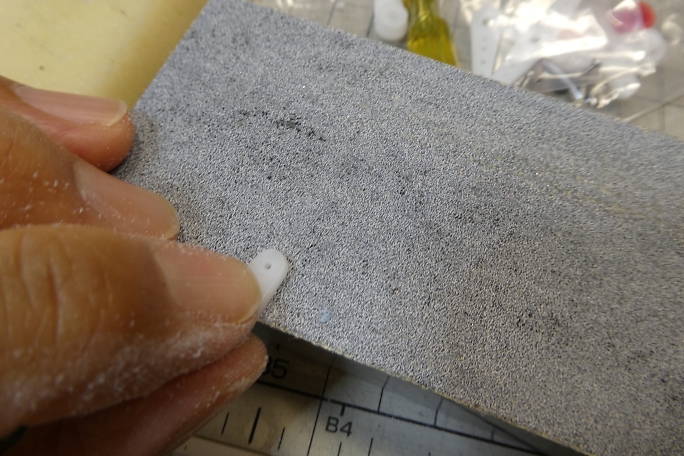

付属のサーボラーメン製サーボベッドはKSTのA08に合わせてあるらしく、X08では出っ張っているモーター部分がベッドに 干渉してしまいます。 サーボベッドにモーターの逃げる部分を加工しました。 サーボが収まった所で仮組みをして見たところ、サーボホーンの下部がサーボベッドからはみ出ています。 サーボホーンの下になる部分の角をギリギリまで落として対応します。 1.8ミリの厚みがあるサーボホーンを使用する樹脂クレビスの幅に合わせて、厚みを削って1.5ミリまで落とします。 サーボホーンの穴を樹脂クレビスのピンに合わせて1.5ミリのドリルで拡大しておきます。 樹脂クレビスの方は、ネジ部をM2のタップで予めネジを切っておきます。 |

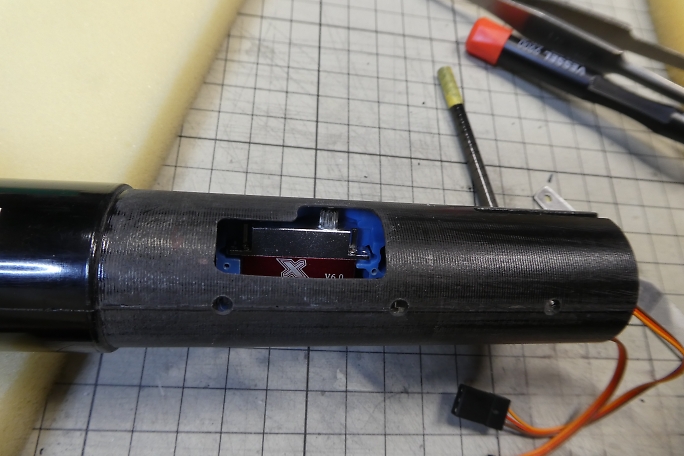

サーボベッドのサーボ押さえはタッピングねじで取り付ける方式ですが、胴体内に納めてしまうと、後からサーボの脱着が 出来なくなってしまうので、胴体にドライバーの通るサービスホールを開けます。 サーボ押さえの穴の位置を胴体に転記しておきます。 00番のドライバーの通る穴を開けました。 |

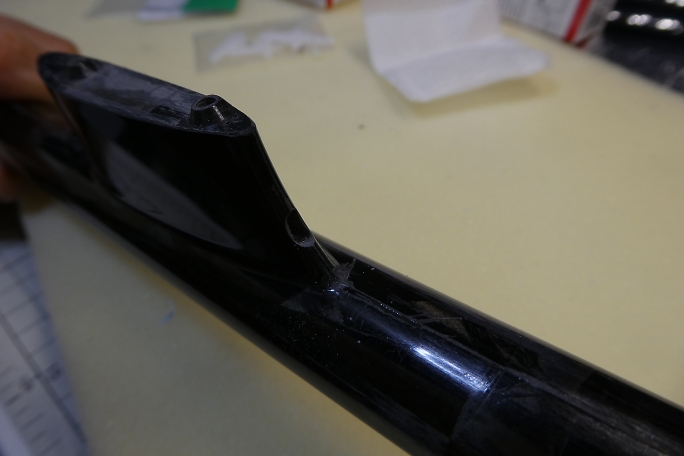

無加工だったパイロンにエレベーターホーンの長さにあった位置に、ロッドの取り出し口を加工します。 この時点ではパイロンの表面に穴を加工しただけです。 0.8から1.0ミリ用のロッドエンドに今回使用する1.2ミリピアノ線が入るように1.2ミリのドリルで穴を拡大しておきます。 |
