PHOENIX DFの製作14

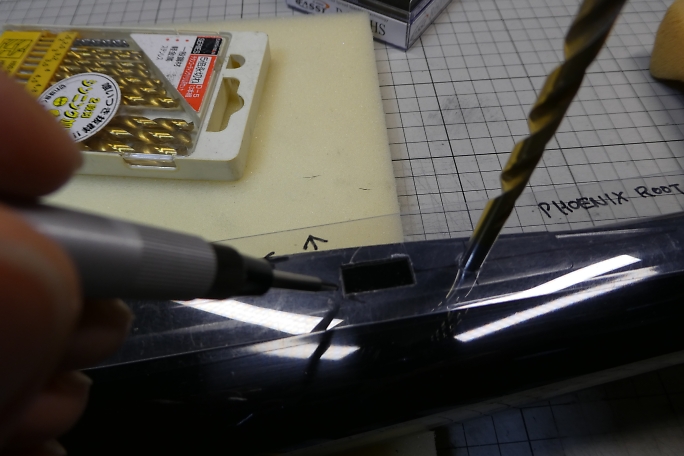

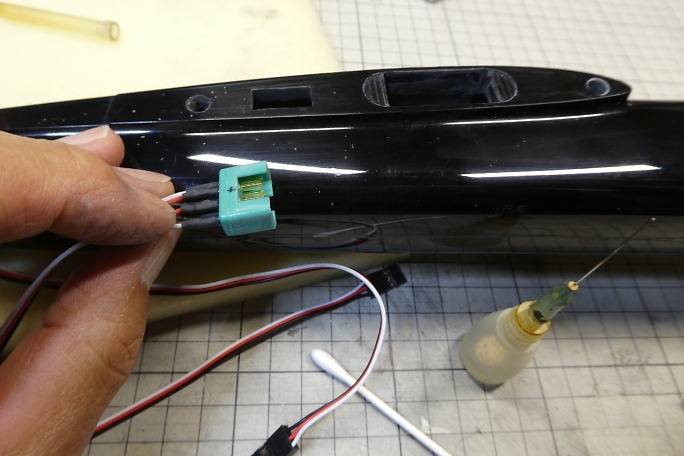

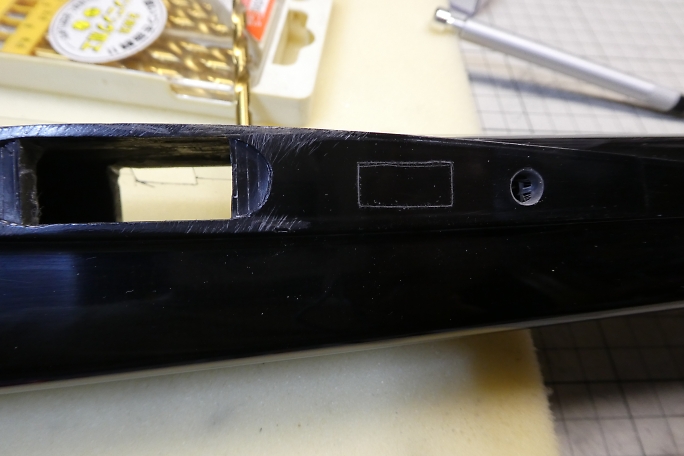

主翼のコネクターホールを開けた時に作製したテンプレートを使用して、胴体にコネクタホールを開ける位置決めを します。 けがき針でコネクタホールをケガいておきます。 この位置がコネクタの取り付け位置になります。 マスキングテープで位置決め兼養生して穴開けを行います。 この付近はかなり肉厚になっているので、穴を開けるのは 大変です。 MPXコネクタのオスコネクタのピッタリサイズになるようにヤスリで整形、仕上げます。 コネクタの接着部をサンディングして、胴体と共に硬化促進剤で拭いておきます。 低粘度瞬間接着剤で接着します。 |

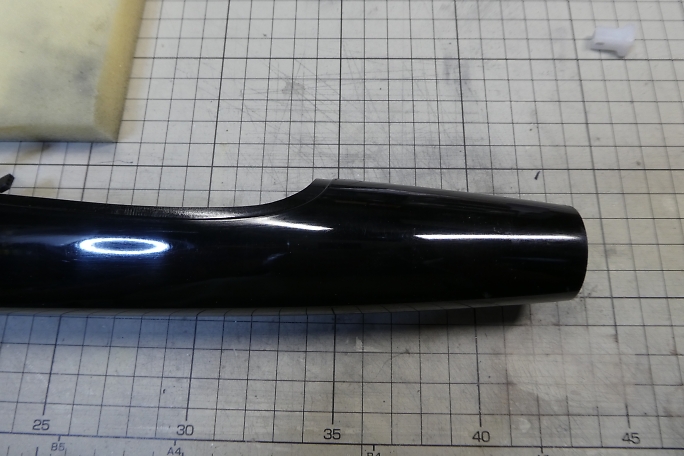

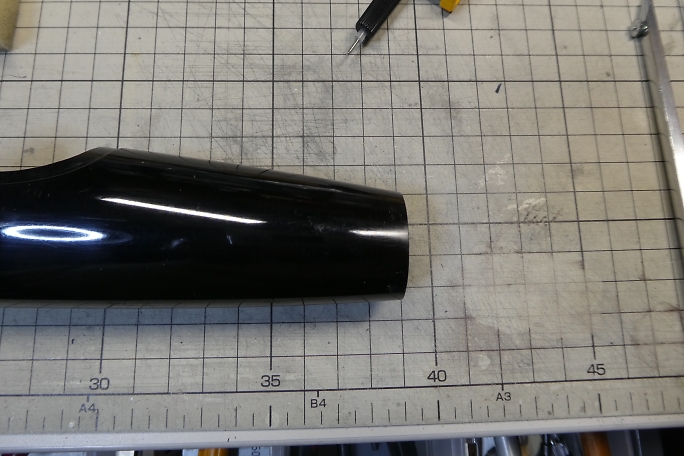

ノーズ部分は適当に切られているようで、かなりしゃくれていました。 ボール紙に30ミリの穴をあけたテンプレートを作り、スラスト角を胴体の中心線に合う様にノーズを切断しました。 切断、整形の終わったノーズ部です。 |

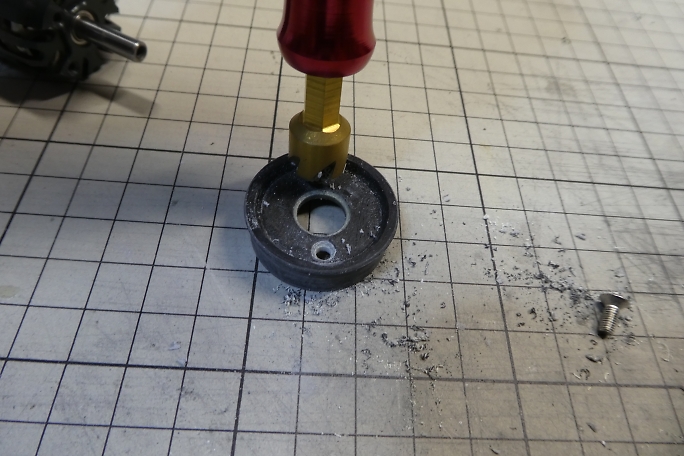

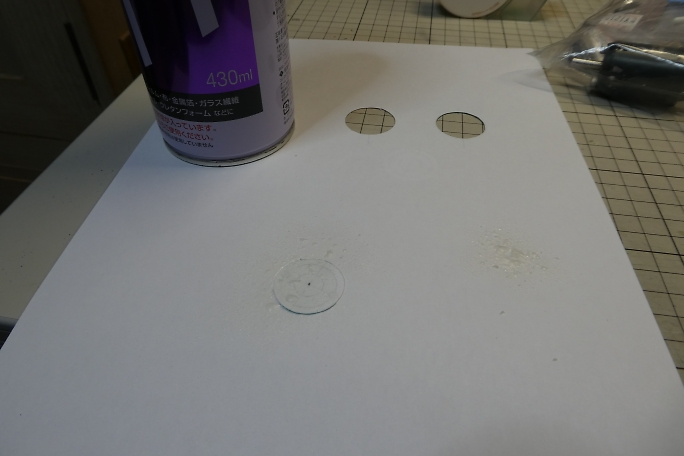

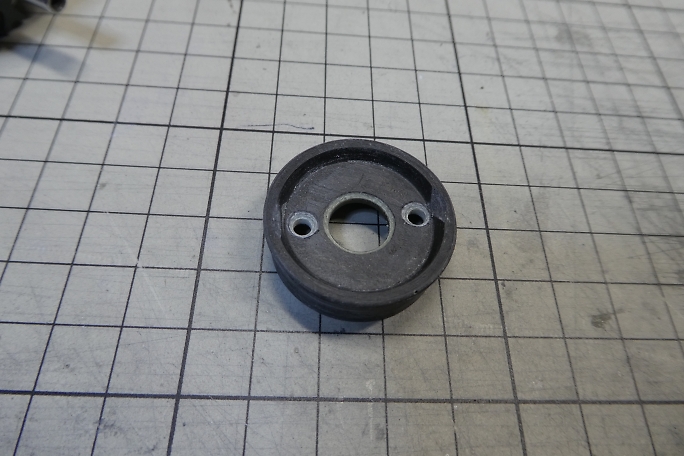

PCで製作したモーターマウントのテンプレートをスプレー糊でモーターマウントに貼り、モーター取り付け穴にポンチを 打ちます。 リュータースタンドを使用して、1ミリから順次穴を拡大、最終的に3ミリの穴に仕上げます。 皿ネジを使用するので、フリードリルを電ドラボールにセットして皿穴加工を施します。 完成したモーターマウントです。 |
