PHOENIX DF 2機目の製作 3

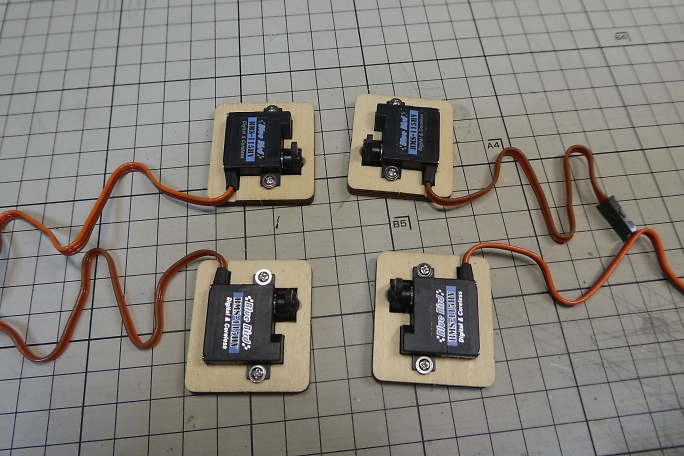

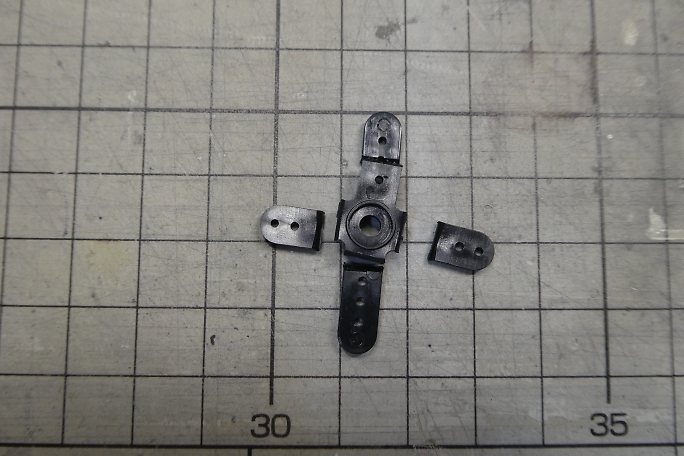

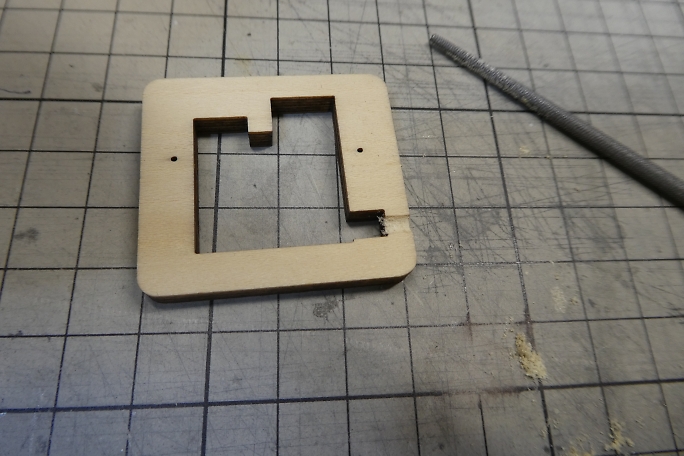

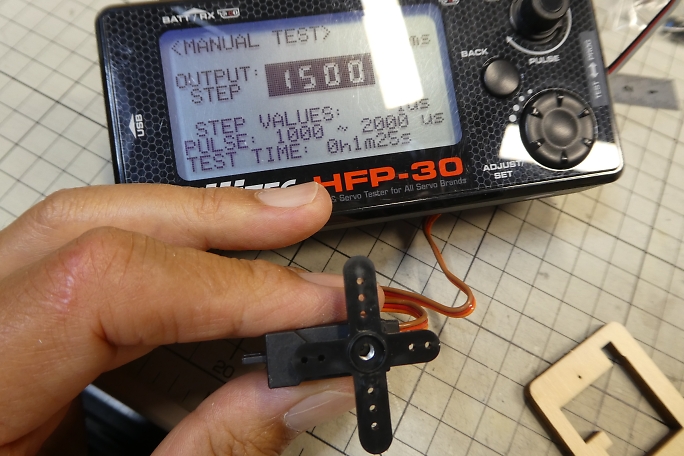

今回はIDSを使用しないので、サーボベッドはベニヤ製の物を使用します。 サーボの形に合わせて作ってありますが、 サーボコード等の逃げは加工してありませんので、ヤスリで削って合わせます。 サーボにサーボホーンを仮付けして、1500μsのニュートラルに合わせて使用するサーボホーンの位置を決めます。 不要部分を切り離し、成型をしておきます。 中心から一番近い穴を使用しますが、できればもう少し中心に近い穴が あれば使いたいところです。 サーボはツバ付きの2×6ミリタッピングねじで固定します。 サーボを取り付けたところ、サーボホーン固定ネジの頭が干渉したのでサーボベッドを削って対応しました。 フラップ、エルロン分を合わせて加工、準備しました。 |

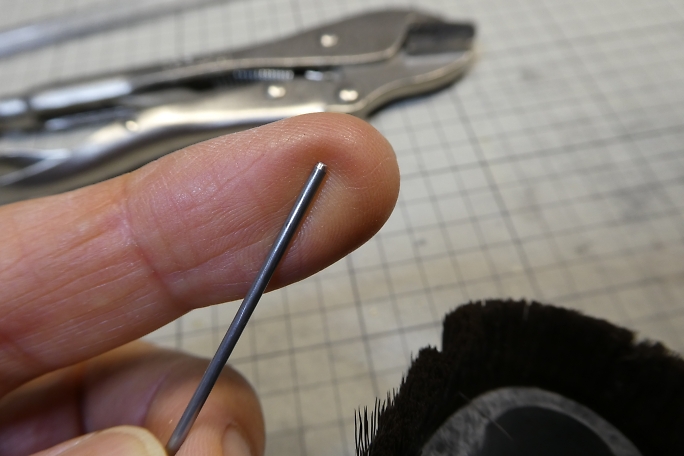

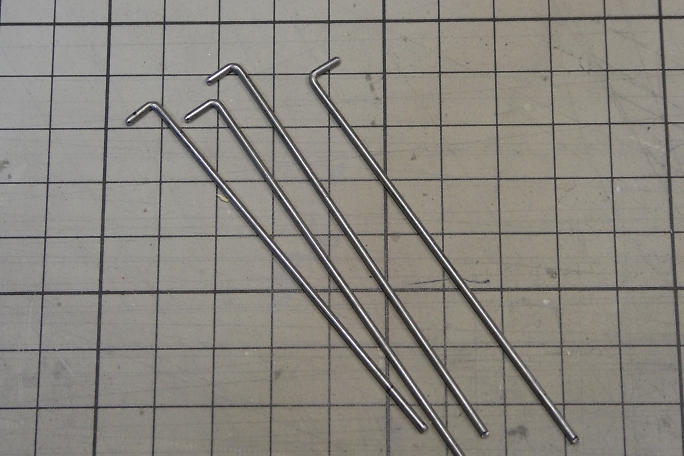

ロッドは1.5ミリのピアノ線です。 キットには1.2ミリのピアノ線が付属しますが、押し側が心許ないので手持ちの 1.5ミリのピアノ線に変えました。 加工前に先端の角を落とす面取り加工をしておきます。 リューターの切削砥石を回しながら、ピアノ線を斜めに回転 させながら当てて加工します。 ロッドの先端から5ミリ所をバイスプライヤーで咥え、ハンマーで叩いて曲げます。 この工法だと、角がキッチリと出す 事ができます。 片側だけ曲げたロッドを一機分用意しておきます。 |
