PHOENIX DF 2機目の製作 5

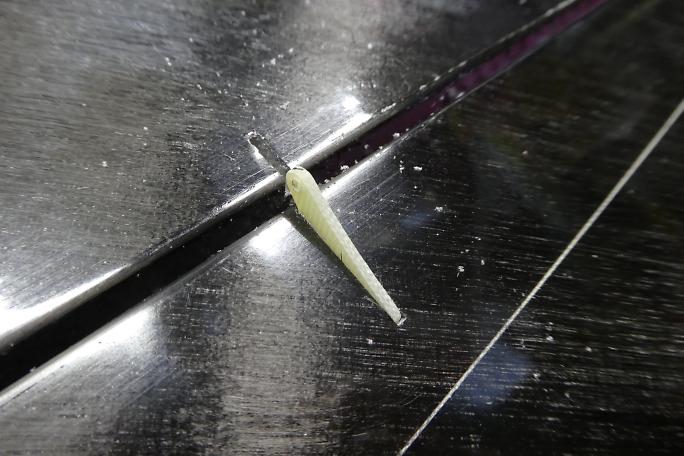

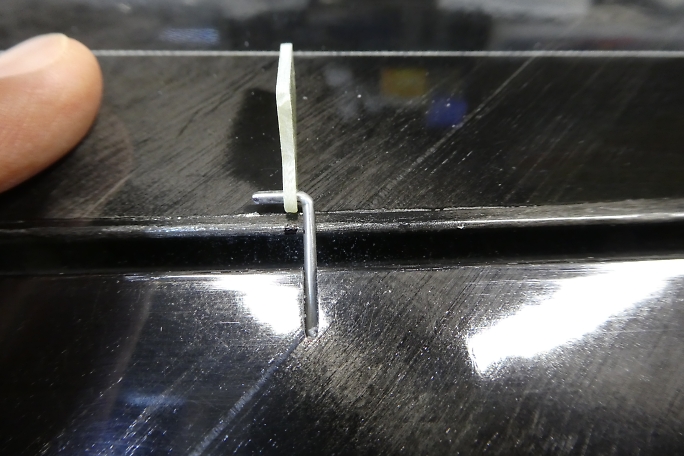

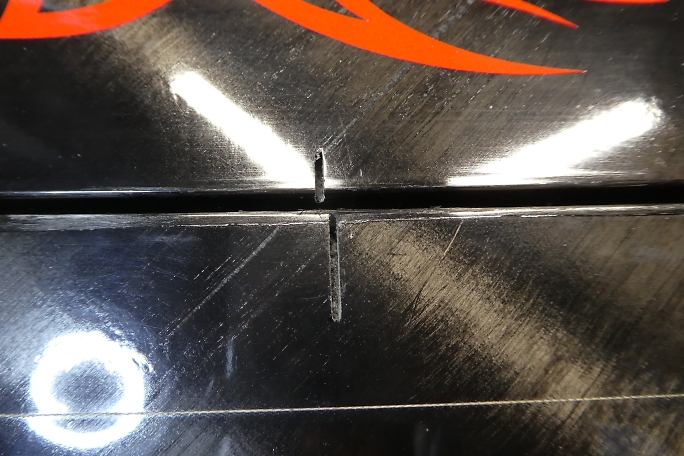

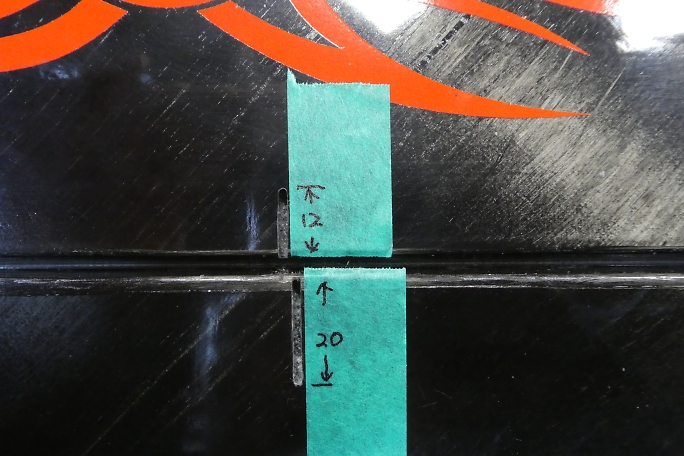

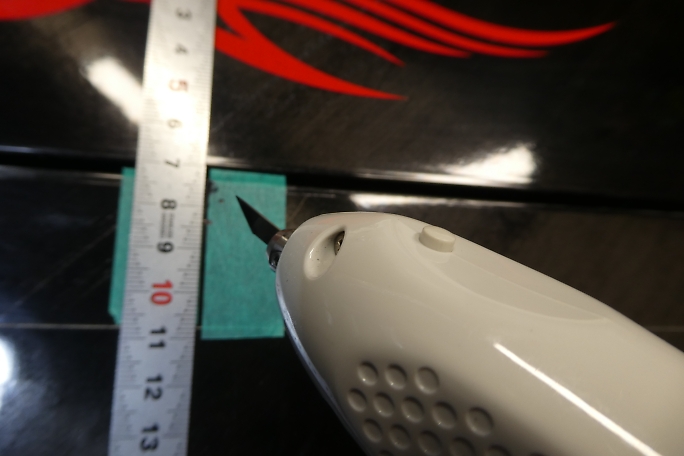

ロッドとホーンを組合せ、ホーンをロッドの曲がり部分ギリギリまで寄せた状態でフラップにホーンの取り付け位置を マーキングします。 ピンぼけですいません。 超音波カッターでフラップの表皮を切り取ります。 角部分はロービングで固くなっているので 力を入れすぎで刃を貫通させないように注意します。 表皮を切り取ったら、ホーンがキュッと入る程度に整形し、中のコアを下面のスキン裏側まで掻き出します。 ホーンを取り付けて、アップ側にしたときの主翼とのクリアランス等を確認しておきます。 ロッドを取り付けて、ロッドの動きも確認しておきます。 最終的に、フラップ側はホーンの切り込みが12ミリ、フラップホーン用の切れ込みが20ミリで落ち着きました。 |

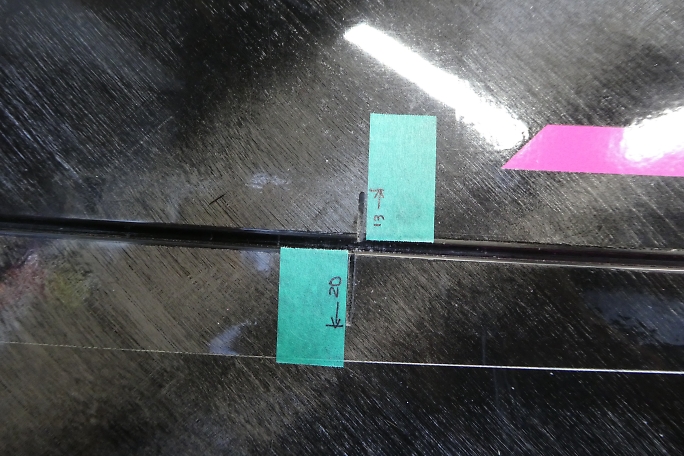

エルロンも同様にエルロンホーンの取り付け溝を加工します。 こちらはヒンジ面からロッドの穴中心までを11ミリと しました。 フラップ同様に、クリアランスを確認しておきます。 エルロンホーンではロッドの取り出し口は13ミリ、エルロンホーンの取り付け溝は20ミリとなりました。 |
