PHOENIX DF 2機目の製作 7

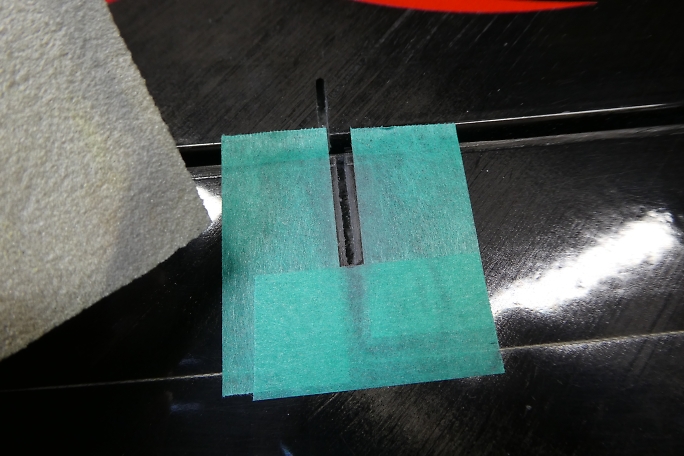

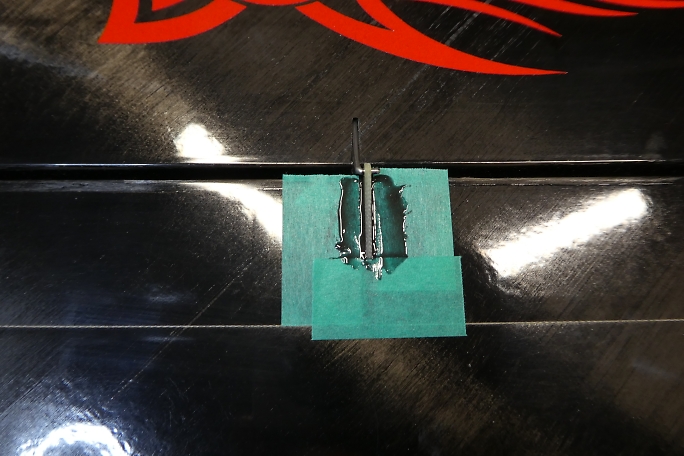

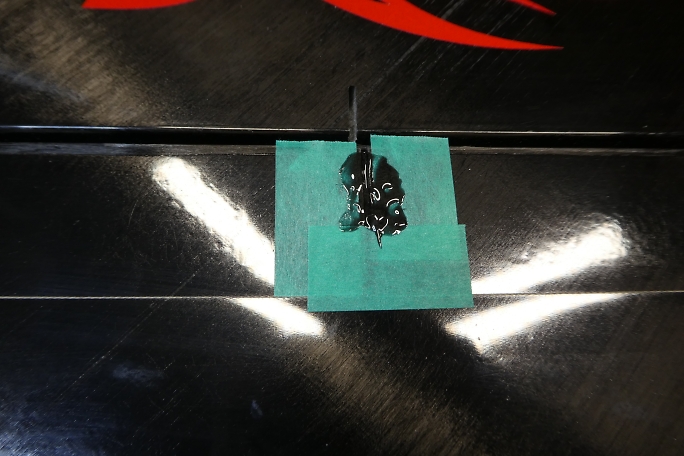

フラップホーンのスロットから2ミリ離した所にマスキングテープを貼って養生をして、スロットの周囲をサンディングして 足付けをしておきます。 この部分にカーボンパウダー入り5分エポキシが乗り、僅かではありますが補強となります。 フラップホーンの接着部も表面をサンディングして足付けをしておきます。 マスキングテープの幅をスロットから1みりまで狭めて、スロットの中にカーボンパウダー入り5分エポキシを充填します。 ハードポイントにもなりますので、内壁にしっかりと塗りつけます。 はみ出で来るカーボンパウダー入り5分エポキシを取り除きながら、リンケージロッドを取り付けた状態のフラップホーン をスロットに沈めます。 タイトに組み付けているので、リンケージロッドは後からでは取り付けが出来ません。 位置が決まったら、カーボンパウダー入り5分エポキシが硬化する前、直ぐにマスキングテープを剥がしておきます。 硬化が始まってからマスキングテープを剥がすと、テープとの段差が残ったり、マスキングテープにエポキシが 引っ張られてしまったりしてしまうからです。 直ぐにマスキングテープを剥がすと、エポキシが僅かに流れて、段差が少なくなります。 |

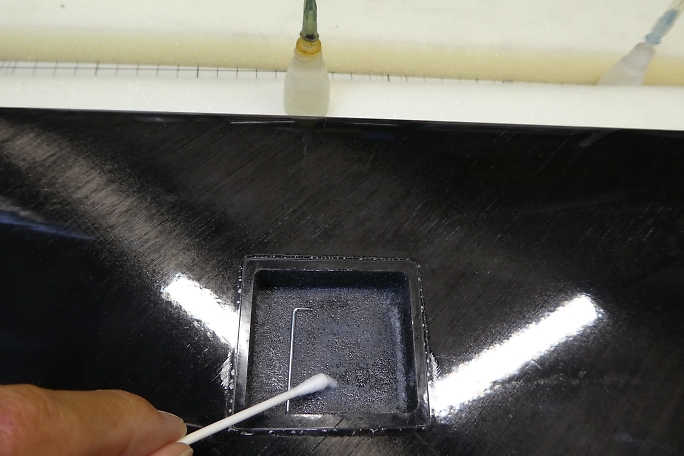

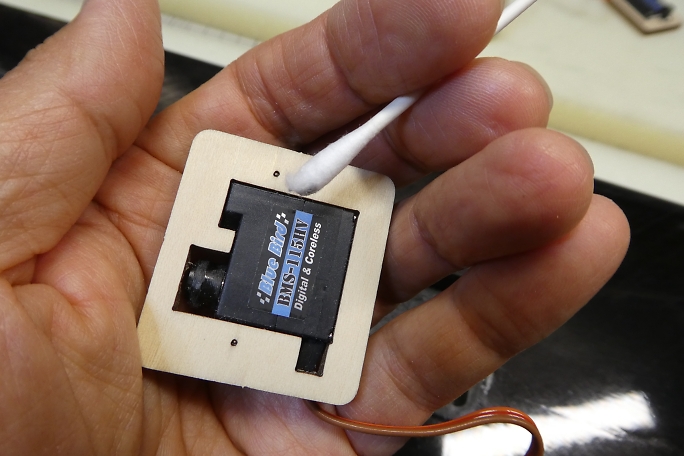

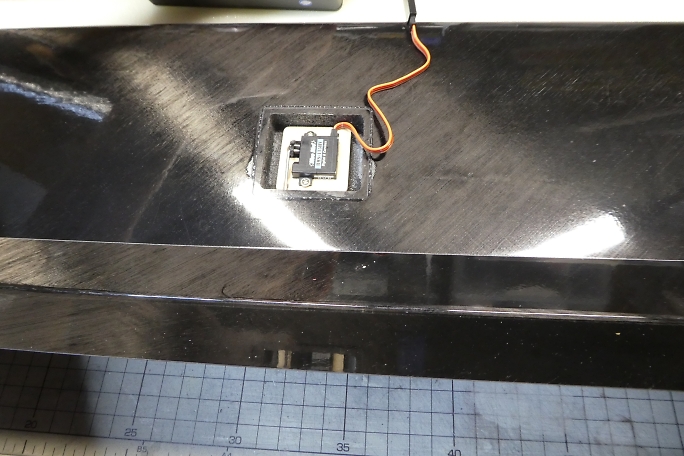

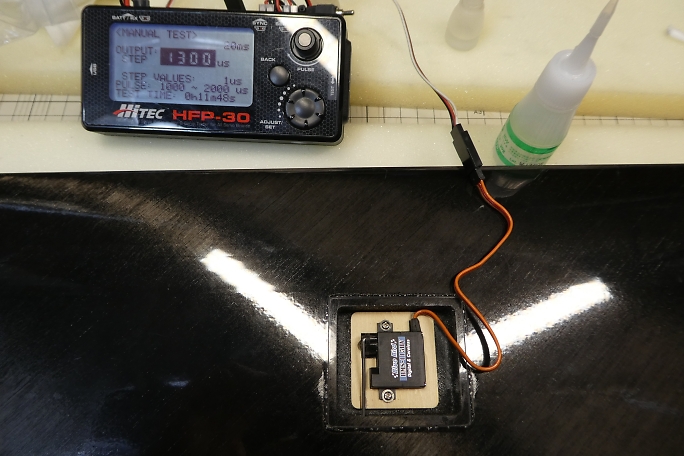

サーボホールの接着面を硬化促進剤で拭いておきます。 硬化促進剤はロックタイトの712を使用しました。 サーボベッドの接着面も硬化促進剤で拭いておきます。 こちらもロックタイトの712を使用します。 200μs分サーボをオフセットした状態でフラップをニュートラルとします。 サーボの位置決めたら、中粘度瞬間接着剤 をサーボベッドの全周に流してサーボベッドを接着します。 中粘度瞬間接着剤を流し終わったら、硬化促進剤で硬化させます。 硬化促進剤はボブスミスを使用します。 動作確認をします。 このDFシステムはサーボへの負荷が大きいので、リンケージのたわみ等、良く確認しておきます。 |
