風人miniの製作 1

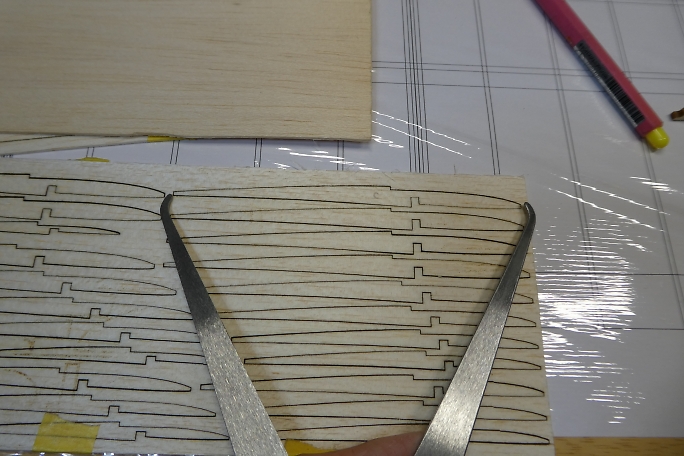

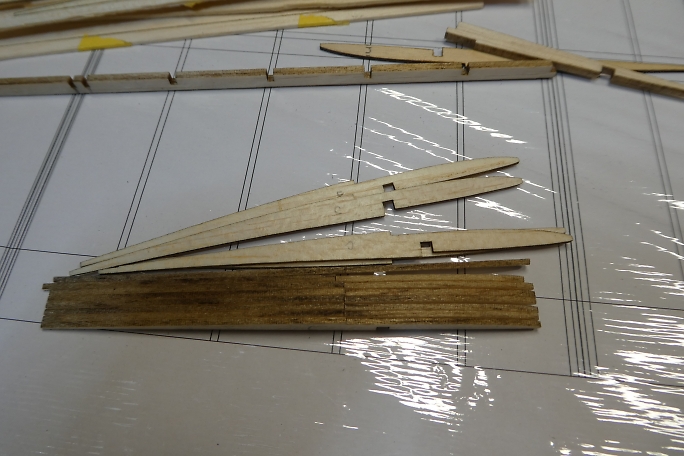

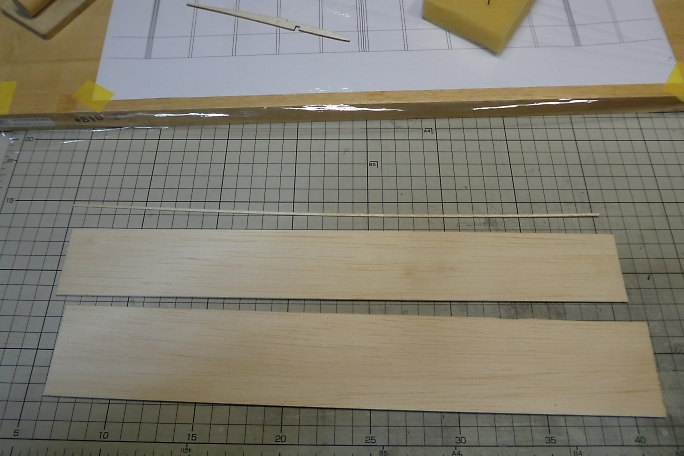

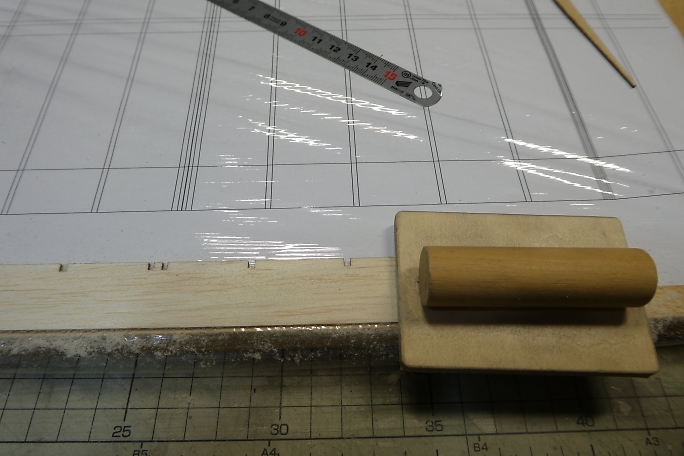

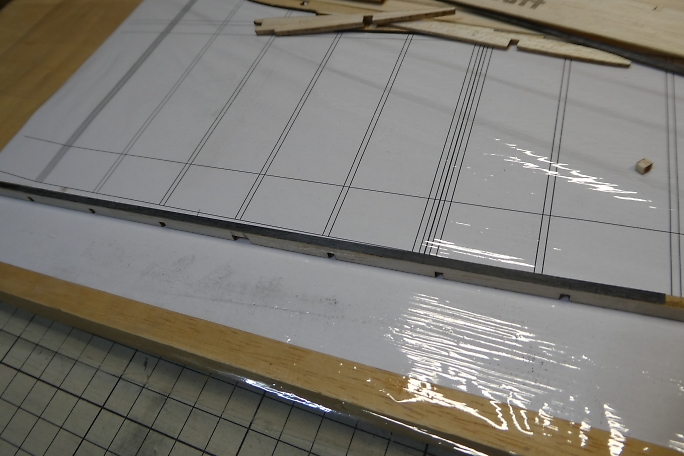

キットの全容です。 レーザーカットのリブ、後縁材スパー、胴体パーツの胴枠などベニヤパーツは袋詰めになっています。 尾翼は組み立て接着済みとなっていました。 中央翼の製作に必要なリブを切り出します。 刻印が無いので、図面から同じサイズのリブを探しました。 外翼用のリブ2枚を含めて、12枚の同サイズのリブを切り出します。 スパーにリブを乗せて位置を揃えて、全体を軽くサンディングします。 僅かですがバラツキもありますので、軽く削って 揃えておきます。 後縁材は片面にロゴの刻印があります。 これは削ってしまうともったいないので、裏面を削って軽くくさび形に成型 します。 1.5ミリバルサなので、後縁を0.8ミリ程度になるように成型します。 1.5ミリのバルサから下面、上面プランク材を切り出します。 軽く切り口を揃える程度です。 補強部材として、自前のカーボンキュアシートを3ミリ幅で切り出します。 接着を確実にするために、表面をサンディング しておきます。 スパーの上下面に接着します。 スパーが曲がらないように注意して、カーボンキュアシートを低粘度瞬間接着でスパーの底面に接着します。 補強の済んだスパーの下面です。 |

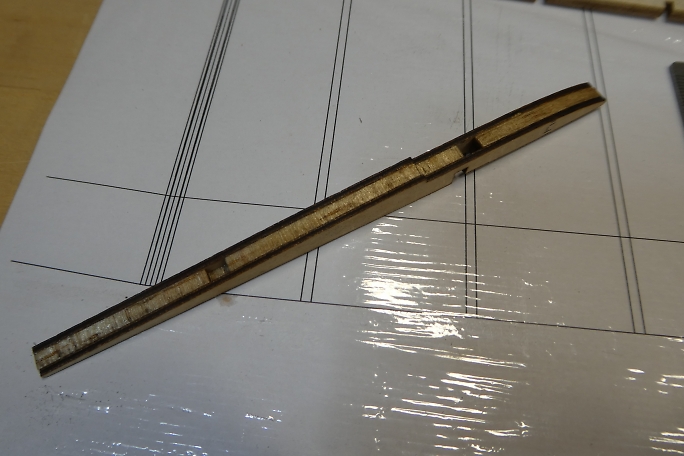

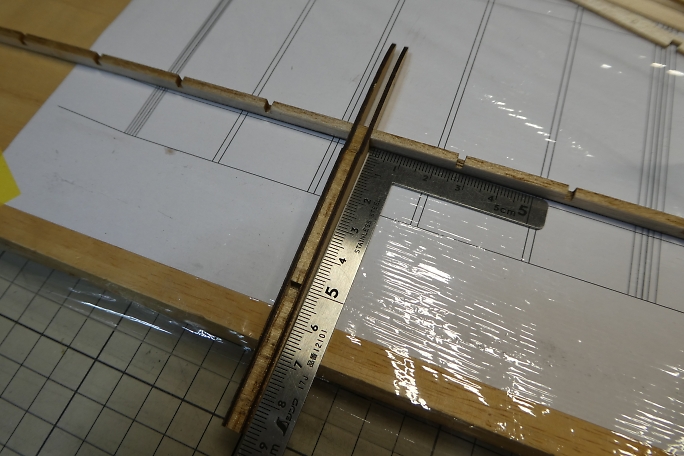

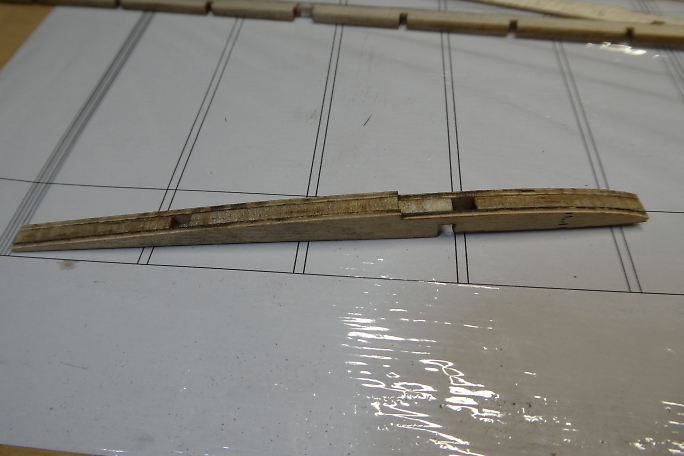

センターリブを作ります。 2ミリベニヤと4ミリバルサのサンドイッチ構造になります。 スパーを使って位置決めをして、 低粘度瞬間接着剤を流して接着します。 接着が終わったセンターリブです。 ベニヤリブとバルサリブの段差を削って平らにします。 |
