風人miniの製作 3

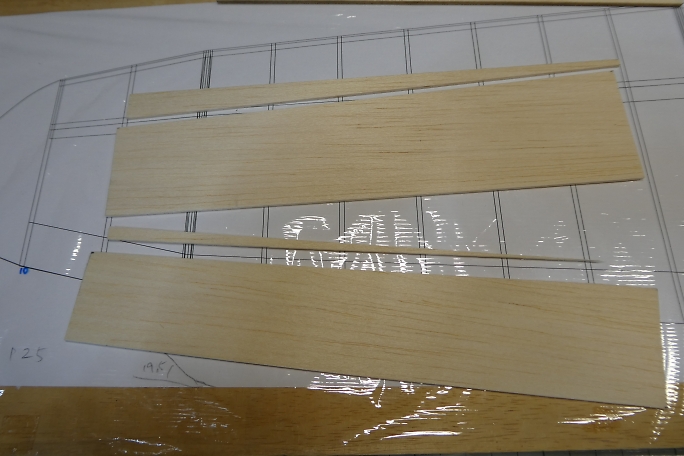

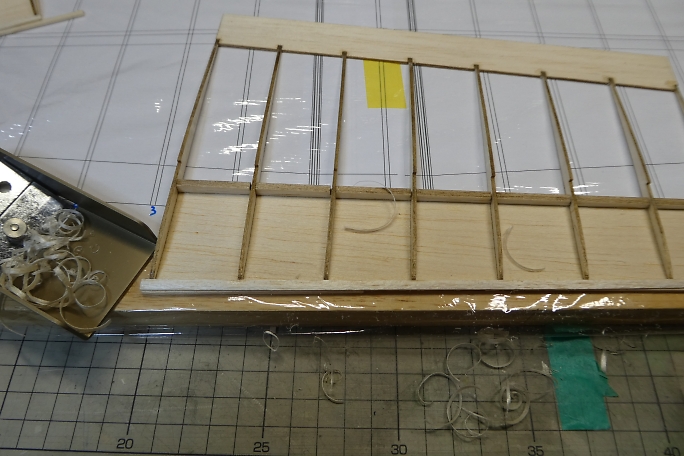

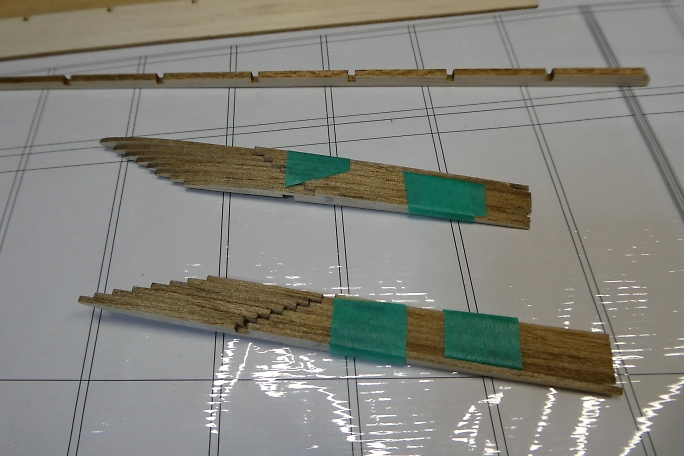

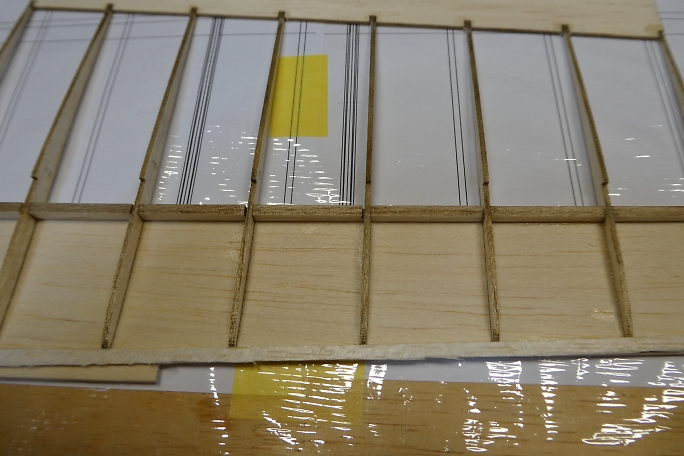

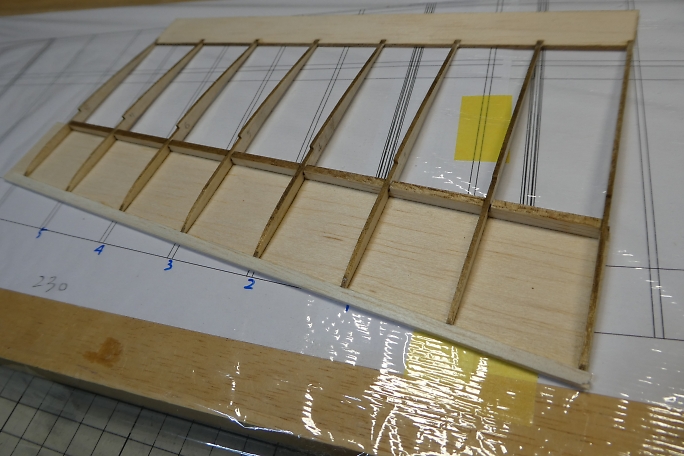

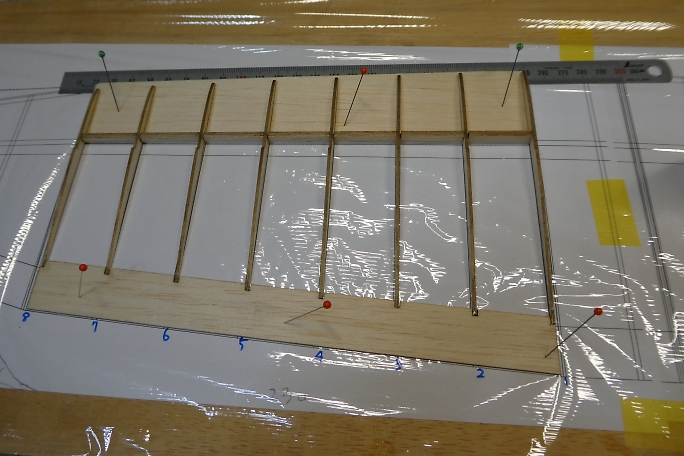

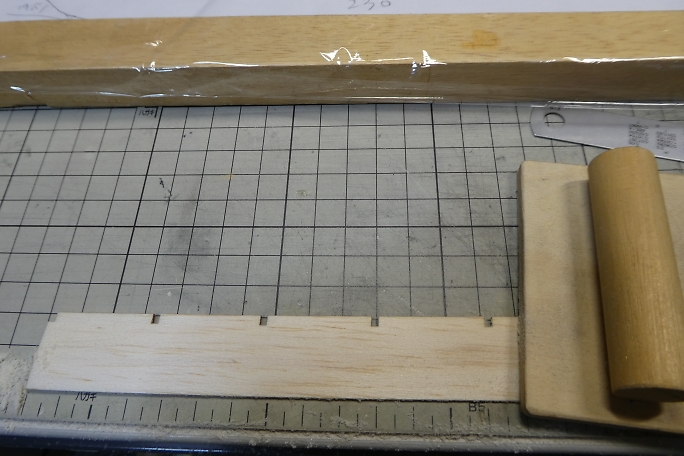

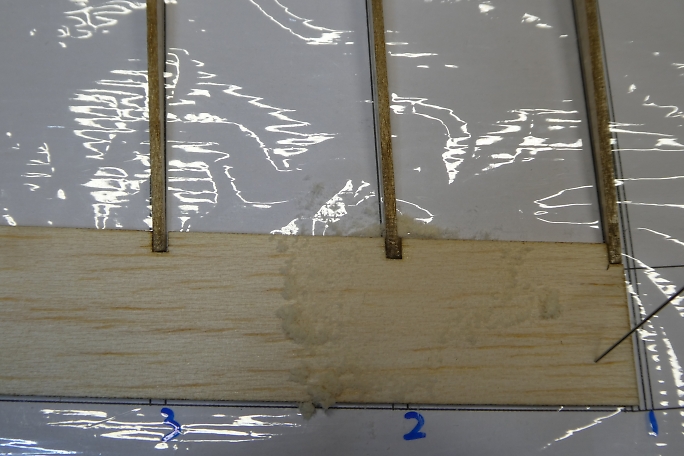

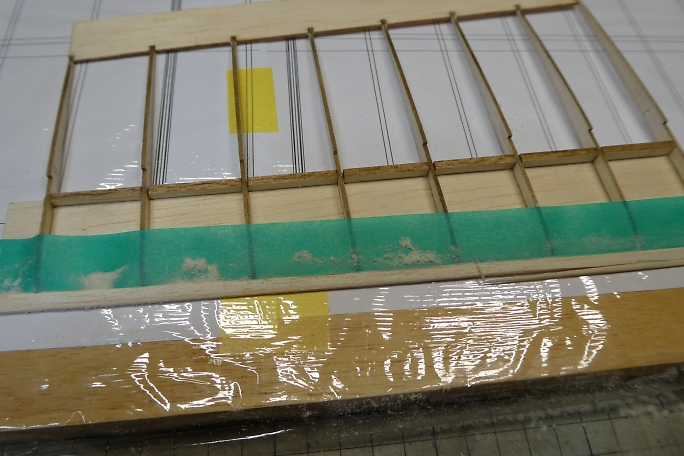

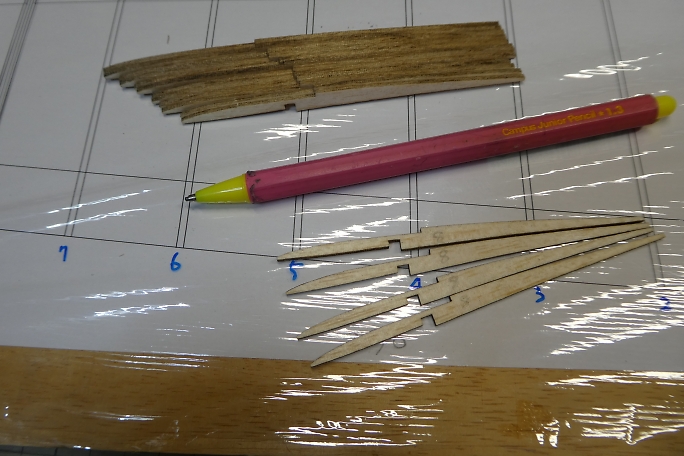

外翼部のリブをレーザーカットシートから取り外し、長さを図面と比べながら番号を書き込んでおきました。 微妙な違い なので、紛れると判らなくなってしまいます。 片翼分ずつ、マスキングテープで束ねておきました。 図面から採寸して、プランク材を切り出します。 後縁材は中央翼に習って、下面に当たる部分を削って、後縁が1ミリ程度になるまで削ります。 図面の上で接着していきます。 前縁下面部分の持ち上がりは、金属スケール1枚程度のカイモノで間に合いました。 後縁のスロットも中央翼同様、スロットの方が僅かにひろか広かったので、外側に寄せて接着、後で隙間にバルサの 粉を詰めて、低粘度瞬間接着剤で固めています。 前縁材はスクラップバルサから切り出して接着します。 削ると殆ど残らなそうではあります。 バルサカンナで、前縁材をリブのカーブに近くなるように荒削りをします。 リブを引っかけてしまうと大変なので、 軽く削る程度で留めます。 リブにマスキングテープを貼ってリブを削ってしまわないように養生をして、サンディングブロックで削って前縁を仕上げ ます。 仕上がった外翼の前縁部です。 |
