風人miniの製作 6

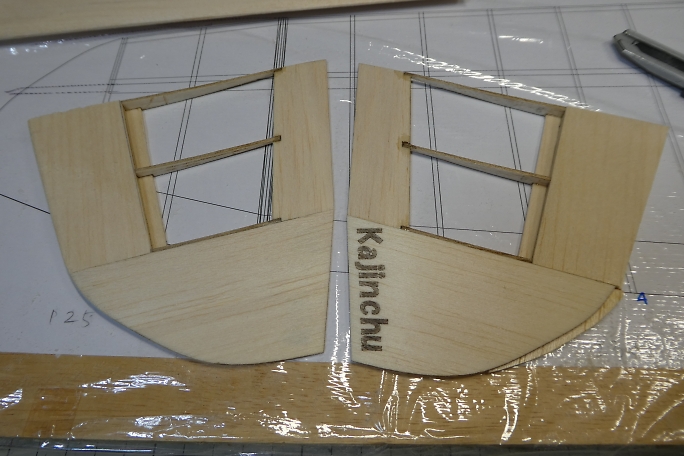

翼端材の下面はリブのアンダーキャンバーに合わせて削ります。 左が仕上がった翼端チップ部です。 |

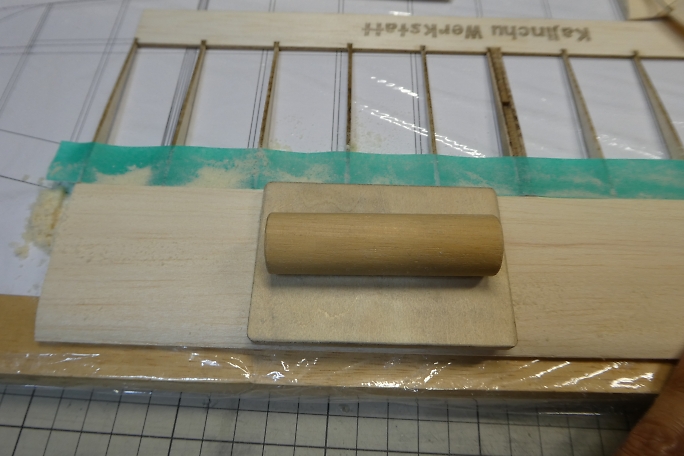

リブとプランク材の段差を削ります。 リブが削れてしまわないようにマスキングテープで養生をして、プランク材のみを 削るようにします。 |

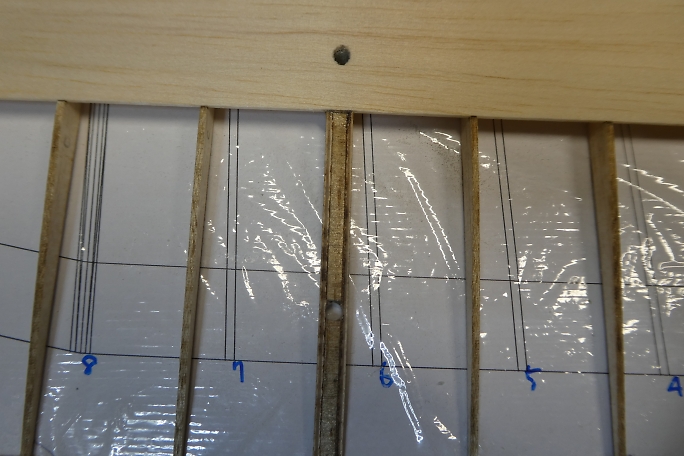

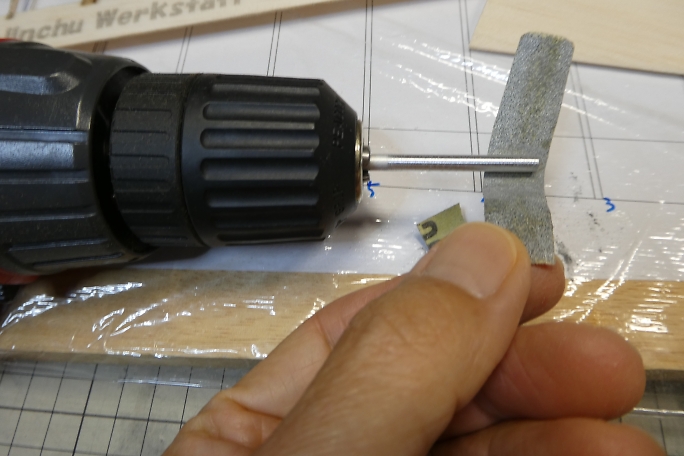

ウイングボルト部には潰れ防止にアルミパイプを仕込みます。 中央リブの厚みが3ミリ少々しか無いので、外径4ミリ 内径3ミリのアルミパイプの外径を3.4ミリになるまで削って細くします。 ドリルチャックにアルミパイプを咥えさせて、回しながらサンドペーパーを当てて削りました。 接着剤の為足付けキズ も出来て一石二鳥です。 プランクをして隠れてしまったウイングボルト穴を発掘します。 上面プランクをする前に、下面プランクに穴を開けて 置くべきでした。 穴開け加工が完了しました。 ベニヤリブ部分までウイングボルト穴が達してしまいました。 これではフイルムを貼る糊しろが殆どありません。 |

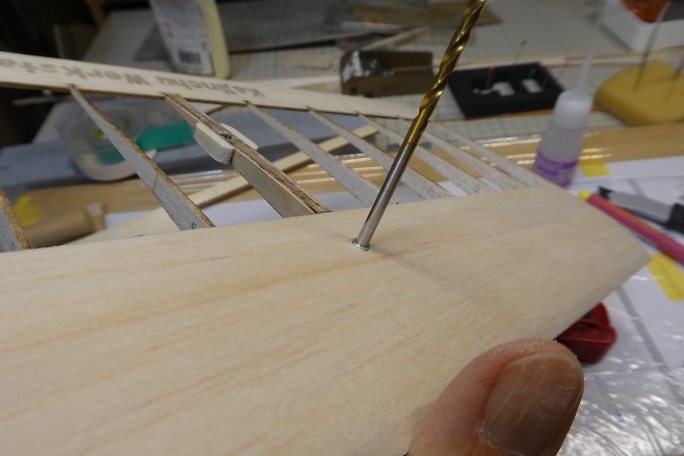

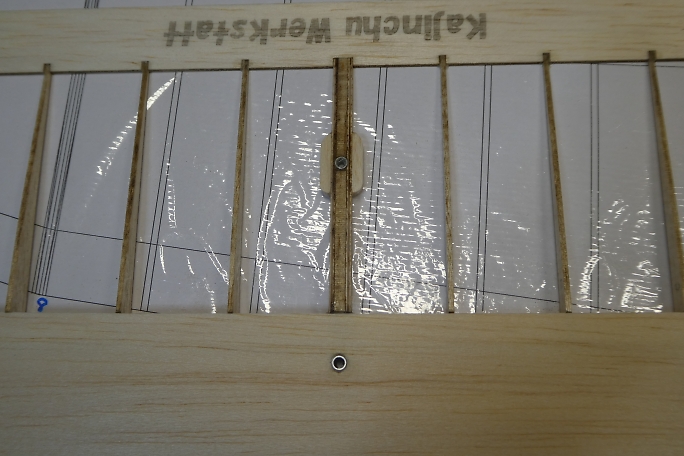

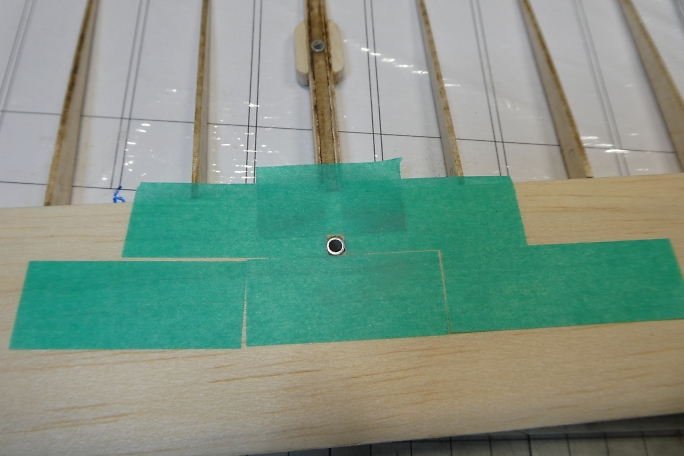

ウイングボルト穴の横に、フイルム代の為に4ミリのスクラップバルサを接着して、リブに合わせて成型します。 サンディングが終了しました。 3ミリドリルにボルト穴補強のアルミスリーブを差して、主翼とアルミスリーブのアライメントを確認しつつ、低粘度瞬間 接着剤で接着します。 ウイングボルト穴の周囲をマスキングテープで養生して、飛びでたアルミスリーブを削ってツライチにします。 仕上がったウイングボルト穴です。 |
