PHOENIX DF ロング胴体の製作1

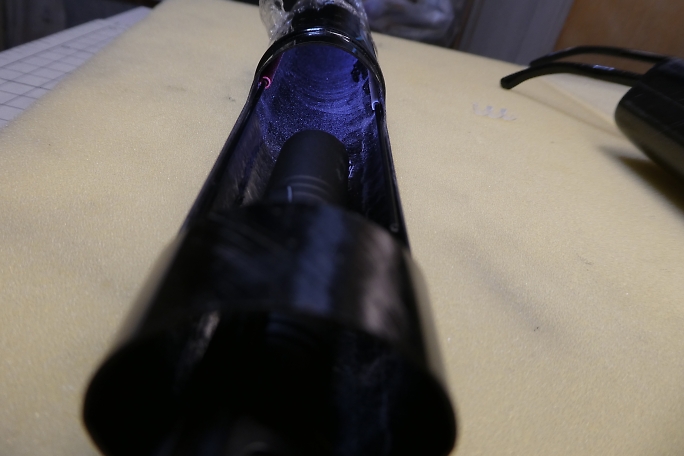

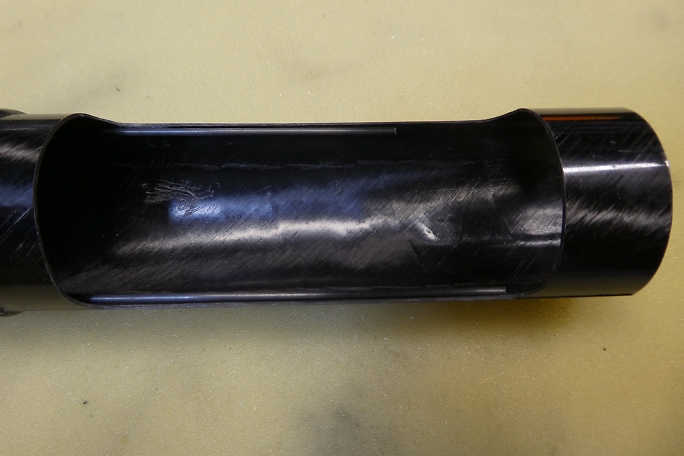

従来のPHOENIX DFの胴体より、ノーズもテールも延長された胴体です。 ほぼ新造となっていて、加工済み部分も 従来品と異なります。 写真はテール部のメカスペースです。 従来品は必要最小限にしか切り欠いてありませんでしが、ロング胴体では大きく 切り欠いてあります。 この部分の肉厚も厚くなっています。 水平尾翼のパイロンはエレベーターホーンの逃げを考慮してか、メーカーにてかなり大きく切り欠いてあります。 また、リンケージパイプが既に接着されています。 ラダーリンケージのパイプもインストール済みですが、ロッド剥き出し 部分はかなり長くなりました。 リンケージロッドは1.3ミリカーボンロッドです。 LEDライトを入れて、リンケージパイプの状態を見ています。 胴体は横向きに置かれていて、右が上になります。 白いパイプがエレベーター、赤いパイプがラダーリンケージです。 |

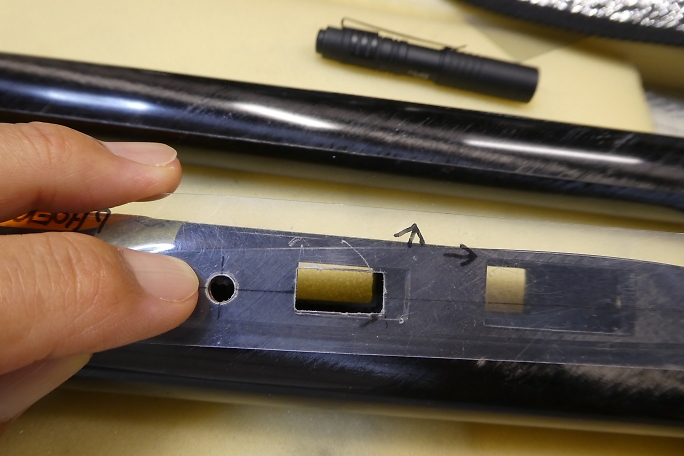

センター胴体の背中にはメカハッチがあります。 キャノピーのようにも見えますが、受信機用のハッチになります。 コネクターホールが加工済みなっています。 大きく開けられているので、このまま製作すれば、胴体側コネクタはフリー の仕様になります。 テンプレートはこれまで2機製作したときに使用した物ですが、後ろ側はギリギリの位置です。 テール側に1ミリ程拡大する必要があります。 |

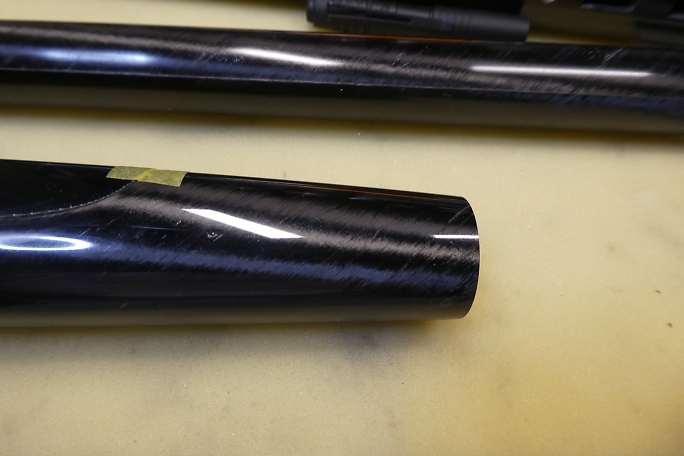

ノーズ部はモーターマウントのカットがされていました。 従来品は適当にカットされていて、ユーザーがカットし直す必要 がありました。 |
垂直尾翼、水平尾翼は全く同じ物です。 |
