PHOENIX DF ロング胴体の製作6

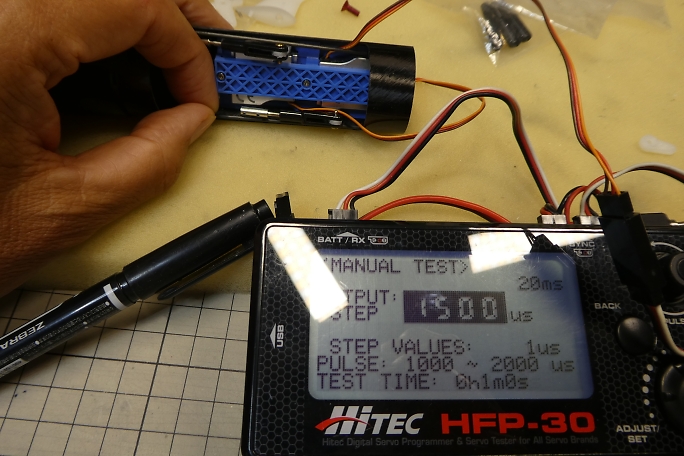

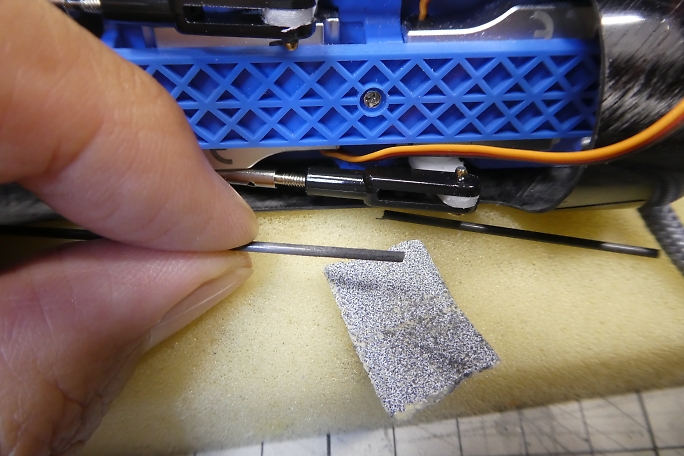

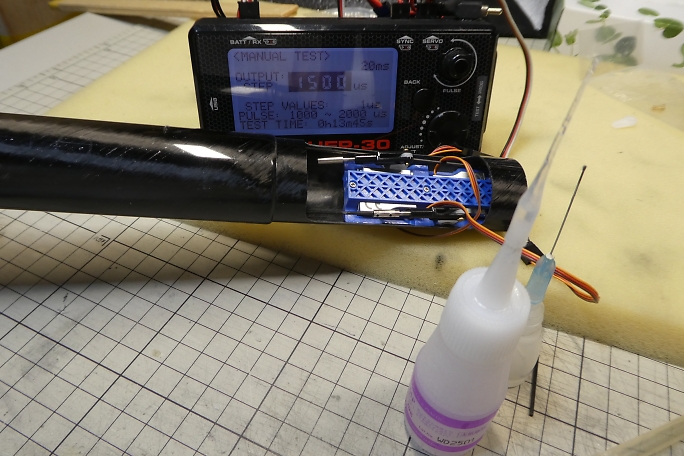

ラダーのリンケージを行います。 ラダーを簡易ニュートラル出しツールを使ってニュートラルで仮固定します。 ラダーサーボを1500μsのニュートラルに合わせて、リンケージロッドのカット位置をロッドにマーキングします。 リューターの切削砥石でリンケージロッドをカットして、接着部をサンディングしておきます。 ラダーサーボを1500μsのニュートラルで合わせておき、ロッドエンドとリンケージロッドを低粘度瞬間接着剤で接着 します。 |

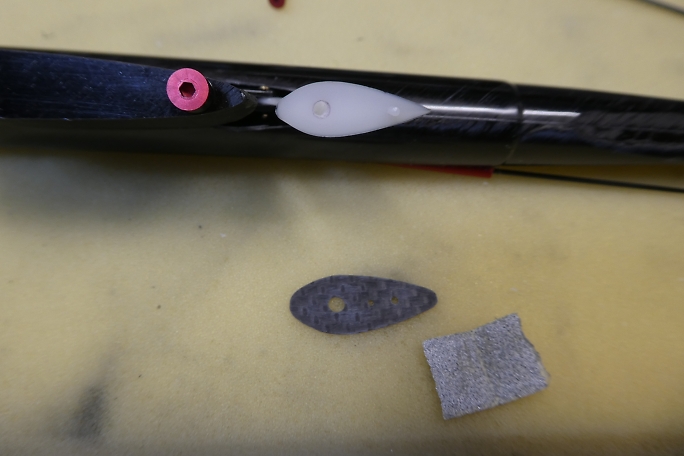

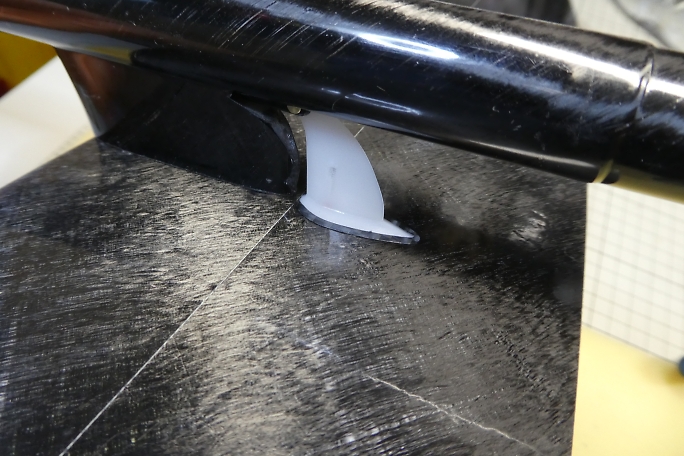

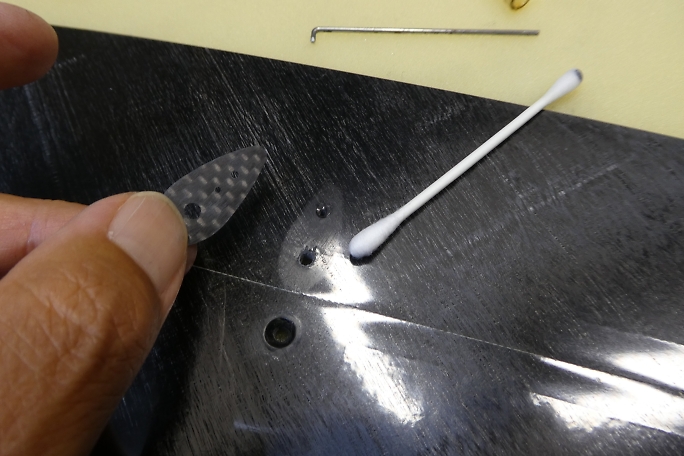

エレベーターホーンの取り付けねじ周りはハードポイントを作って補強しましたが、どうもホーン周りが弱く、仮組み をして動かしたところ強度に不安があったので、ホーン取り付け部の周囲を補強する事にします。 焼きカーボンのシートからエレベーターホーンより3ミリ大きくプレートを切り出し、取り付けねじとアライメントピンの 穴を開けます。 補強プレートのサイズにマスキングテープで養生をして、スポンジヤスリで足付けをしておきます。 エレベーターとプレートの接着面を硬化促進剤で拭いておきます。 硬化促進剤はロックタイトの712を使用します。 プレートの真ん中に、接着用の小穴を開けました。 取り付けねじとピアノ線で位置決めをして、低粘度瞬間接着剤で接着します。 エレベーターホーンを取り付けた状態です。 |
