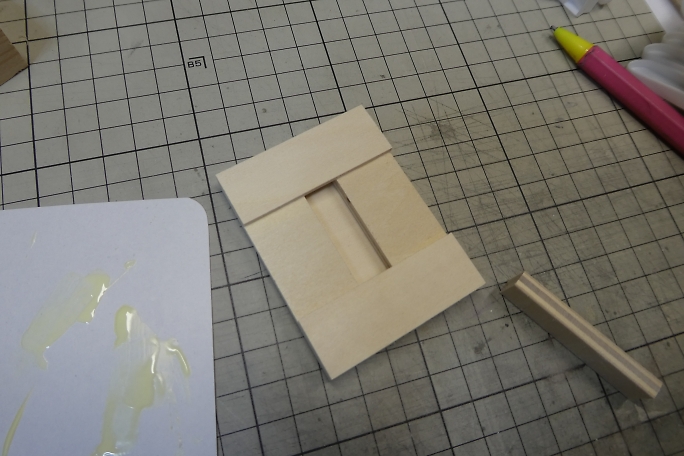

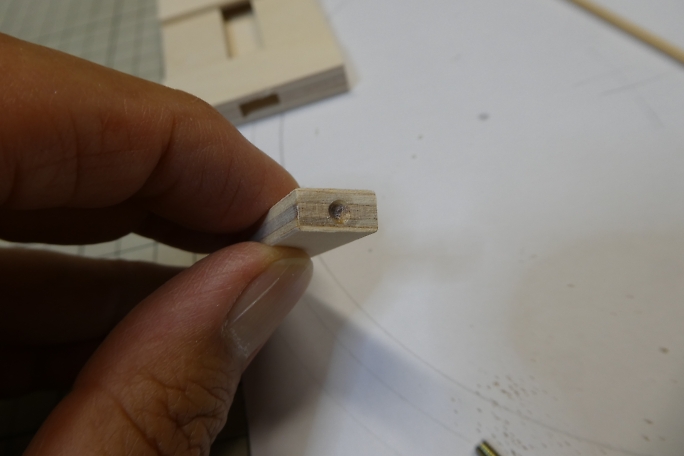

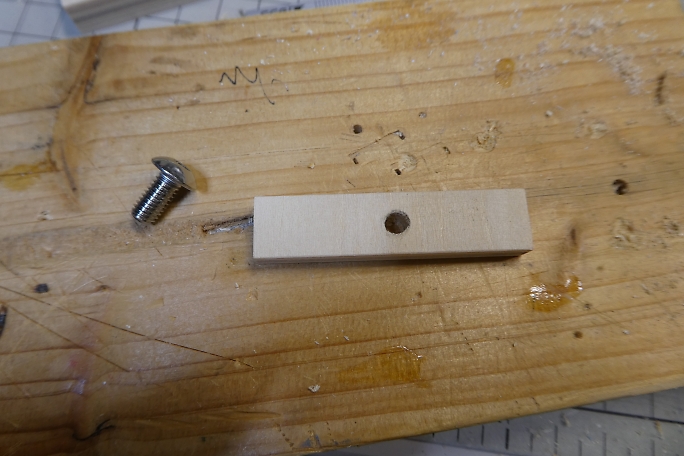

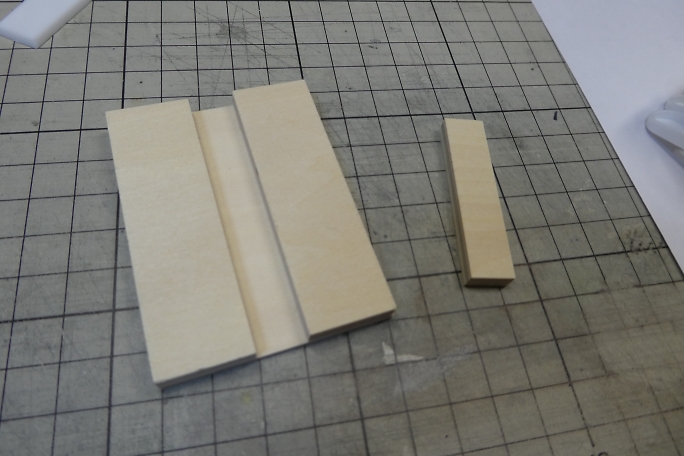

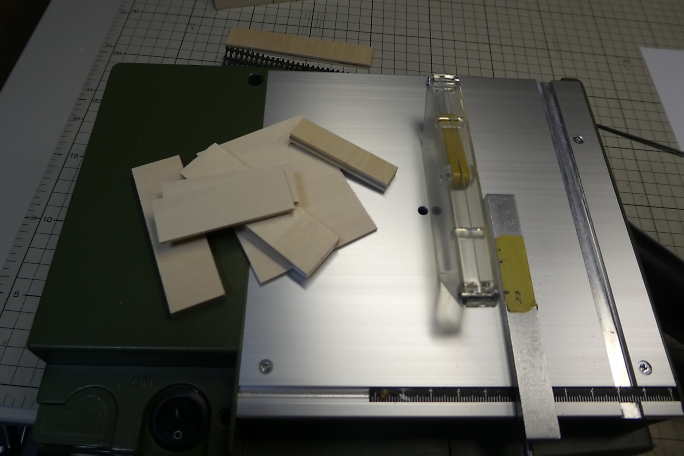

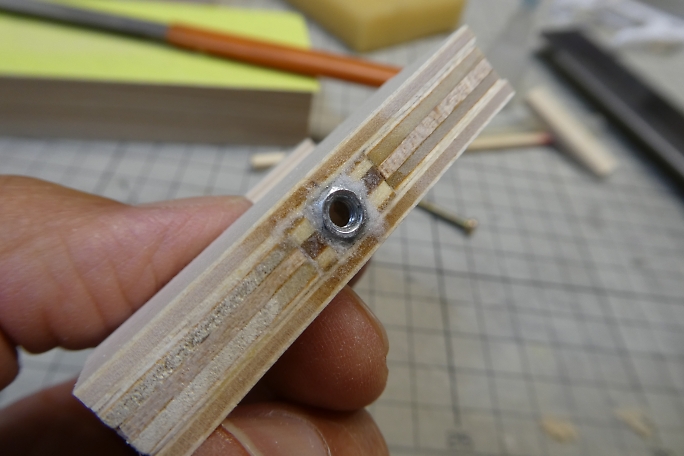

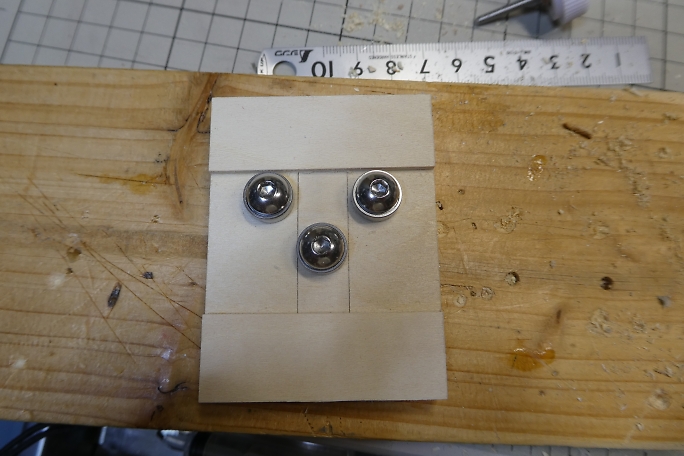

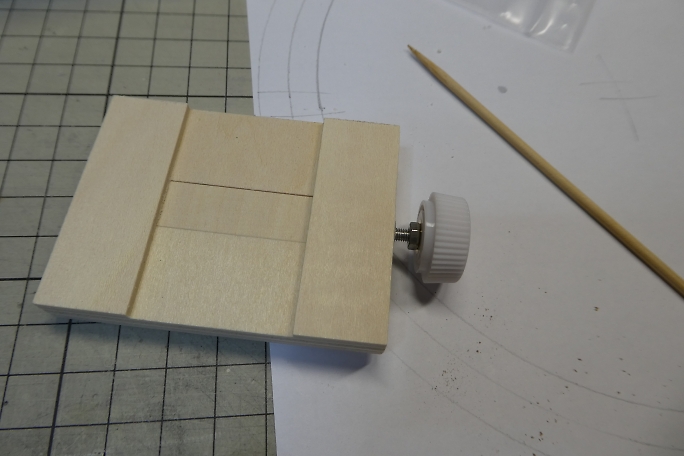

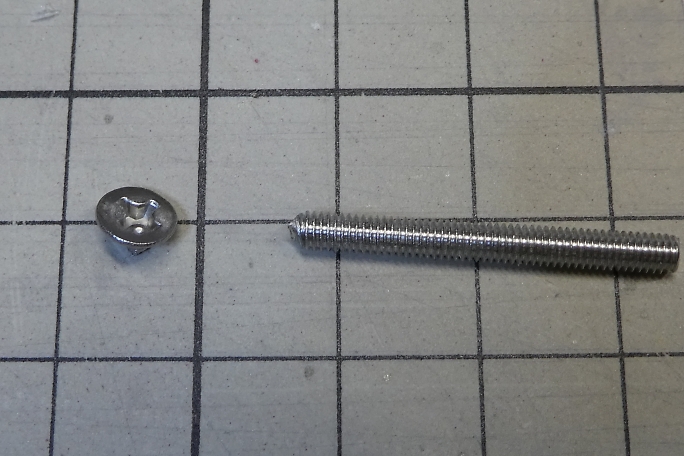

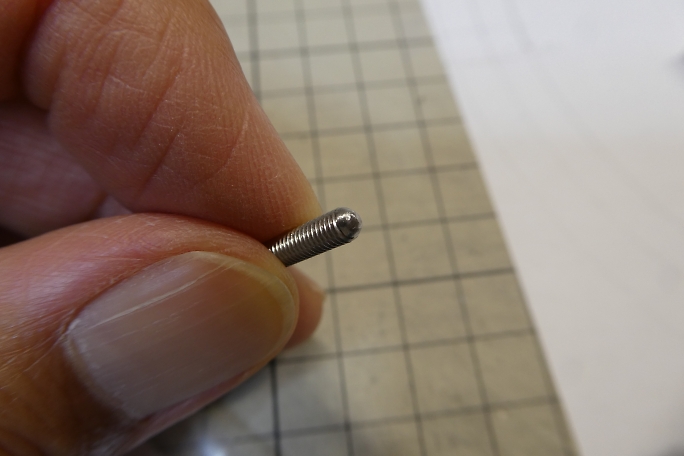

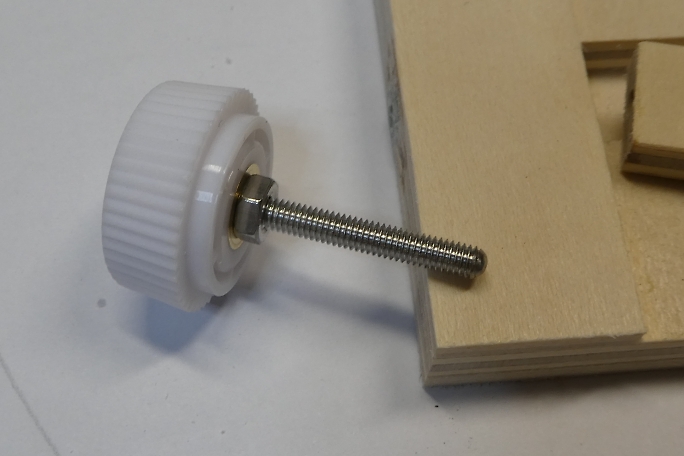

 Ａ４サイズのジオラマ、レイアウトを作って、機関車とトロッコを走らせようと考えました。 ただ、このサイズの既製品のカーブ レールがありません。 この手の手ジオラマを製作する時は、レールを自分の好きなカーブに曲げる「レールベンダー」と 言う物があるのですが、既製品を購入しようとすると数万円したりします。 にわか鉄道模型人なので、ここは自作することにします。 パーツを５ミリベニヤと３ミリベニヤからテーブルソーで切り出します。  ３ミリベニヤのベースに５ミリベニヤのガイドをタイトボンドで接着します。 右の物がすべり板で、溝を上下に移動します。  ３ミリベニヤですべり板が外れない為の押さえ板を接着します。  すべり板を上下させるボルトを保持するＭ３のナットを瞬間接着剤で接着します。 隙間にはマイクロバルーンを詰めて、 低粘度瞬間接着剤を垂らして固めます。  すべり板にはボルト受けのくぼみを付けます。   Ｍ３のステンレスボルトをすべり板の駆動用にします。 すべり板と接する面を丸め加工をします。 ボルトのネジ部分をカットして長ボルト状に加工します。 最初から長ボルトを使えば良かったと思いました。  ボルトにツマミを取り付けます。  組み合わせて動きのチェックをします。 |

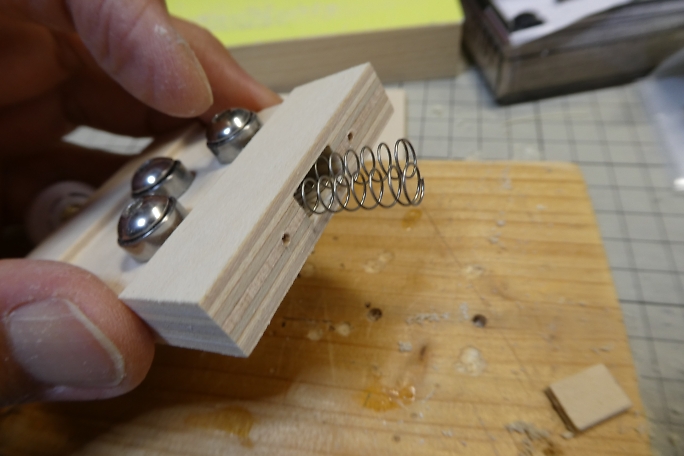

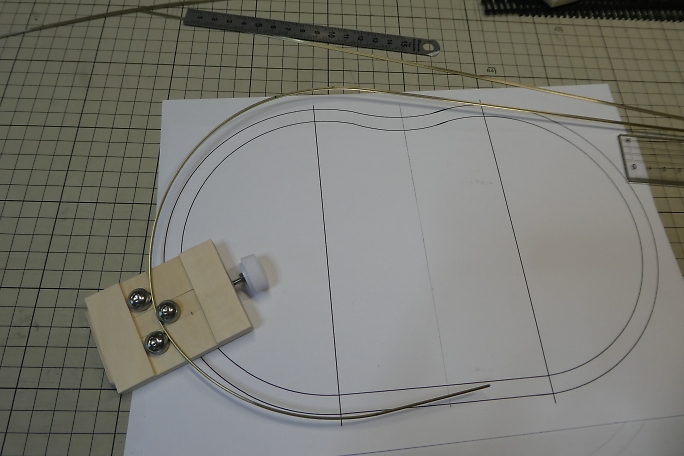

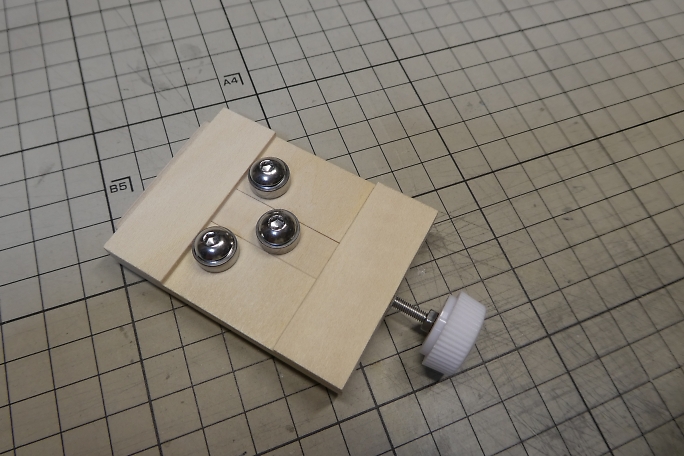

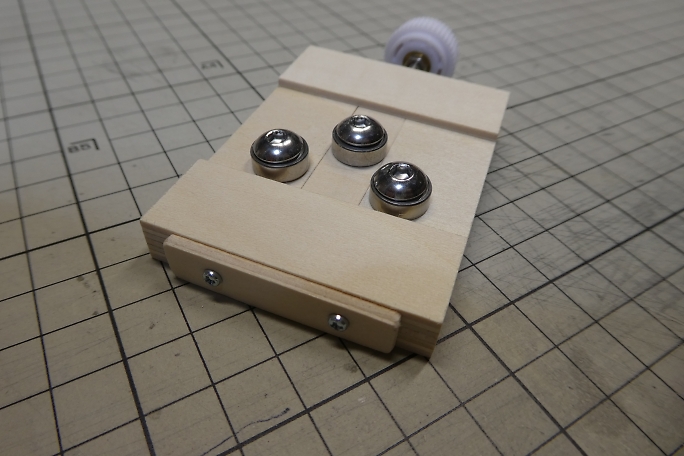

 圧延ローラーになるベアリングを取り付けるネジ穴を開けます。 使用するベアリングは１１５０ベアリングで、ラジコンバギー 用の余りです。 Ｍ５のボルトを使用するので４．５ミリの下穴が開けてあります。  すべり板にもベアリング取り付け用の穴を開けます。  ベアリングを取り付けて形になりました。  すべり板の戻り用のスプリングを仕込みます。  ３ミリベニヤでスプリングの押さえを作り、取り付けます。  駆動用ボルトを取り付けて完成です。  ベアリングにレールを挟み、ツマミで押し加減を調整しつつ、レールを左右に動かすとレールに曲がり癖が付きます。  この様に、図面に合わせたレールが作れます。 |
