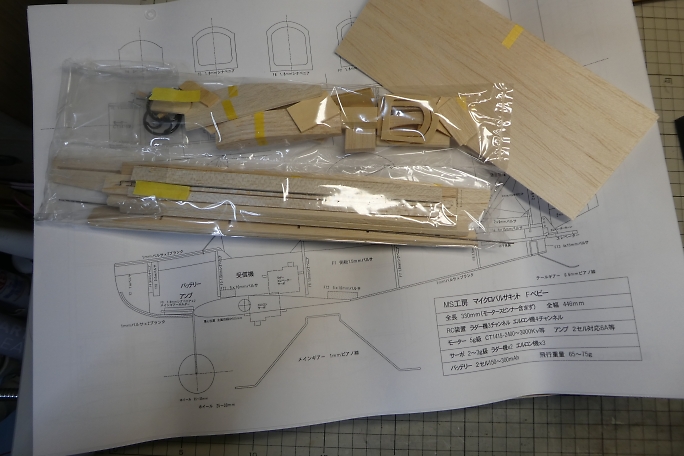

 キットの全容です。 ありがたい原寸図の図面と手切りのパーツ類です。 胴体などのプランク材や尾翼の部材は、 1枚シートで製作側が切り出す必要があります。 メインギヤもピアノ線が同封されているだけなので、自分で曲げる必要があります。 |

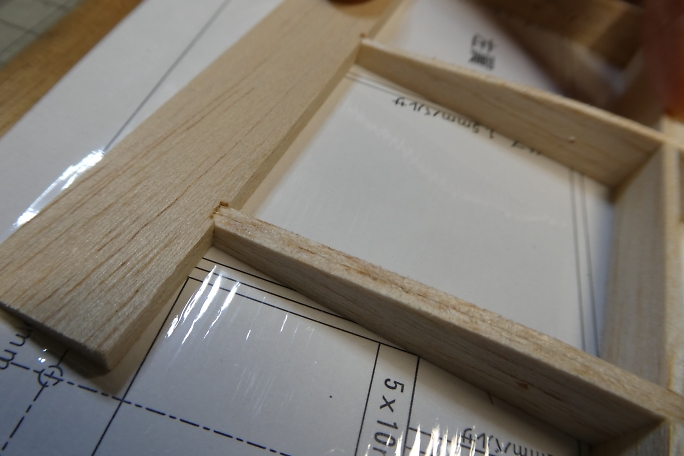

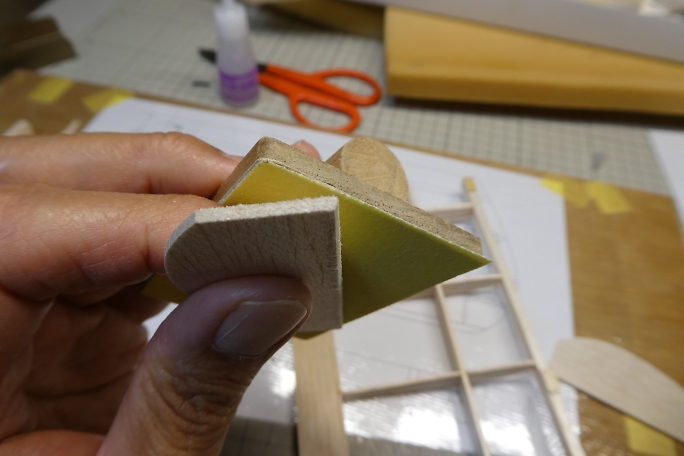

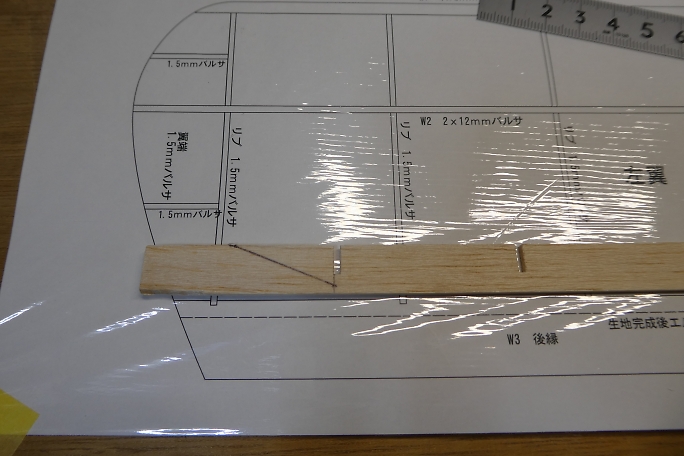

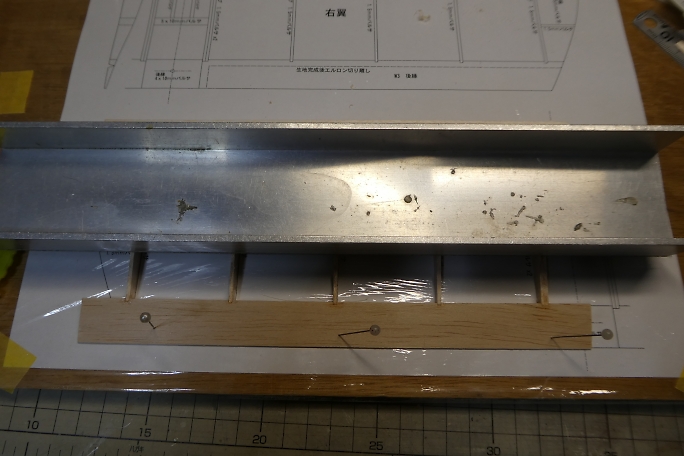

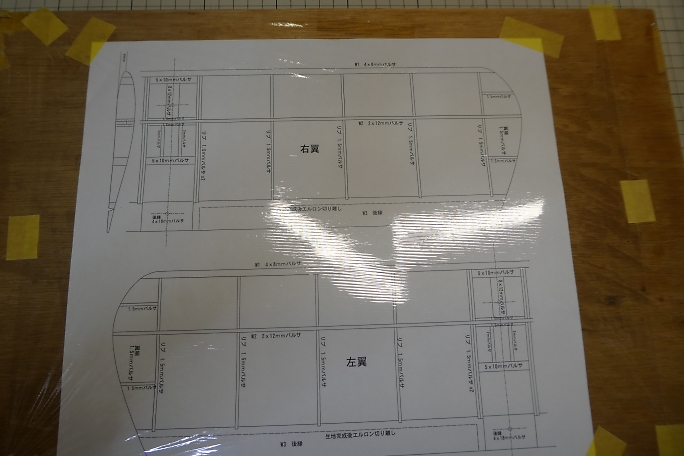

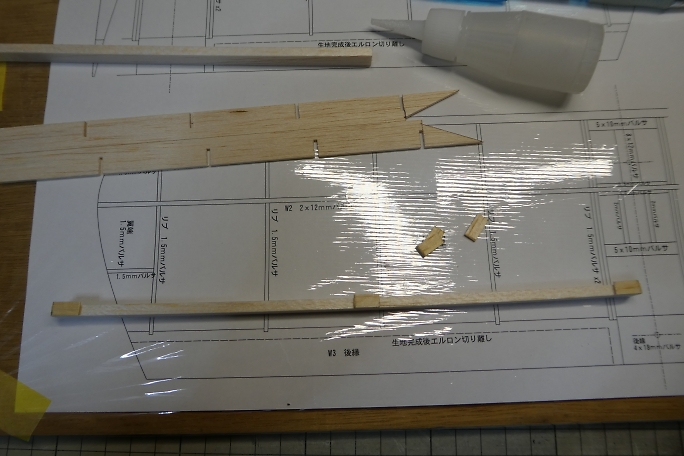

  定盤の上に図面、ラップと敷いて、製作の準備です。 リブの溝だけ加工済みになっているスパーに翼端材取り付けの ために斜めにカットします。  翼端材の厚みを考慮した加工が必要です。  前縁材の下に、1ミリのスクラップバルサで足を接着しておきます。 前縁の持ち上がり部分があるためです。  仮組みをした所、後縁材がリブ後端より少し厚かったようです。  サンディングで厚みを調整しました。  図面上で低粘度瞬間接着剤を使って組み立てていきます。  組み上がったら、軽く重しをして一晩ゆがみ取りの為に放置します。 |

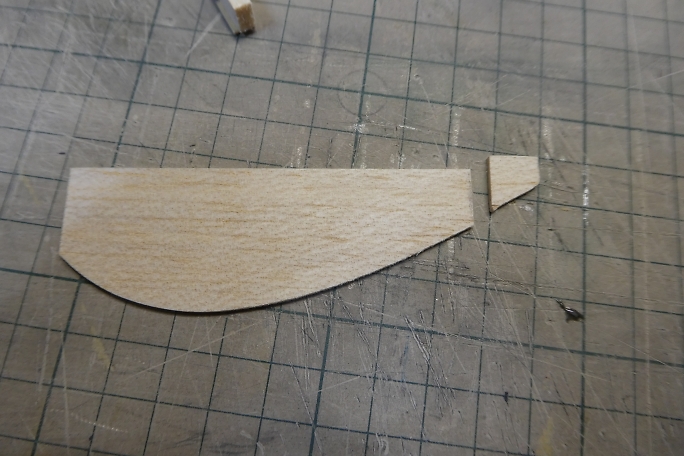

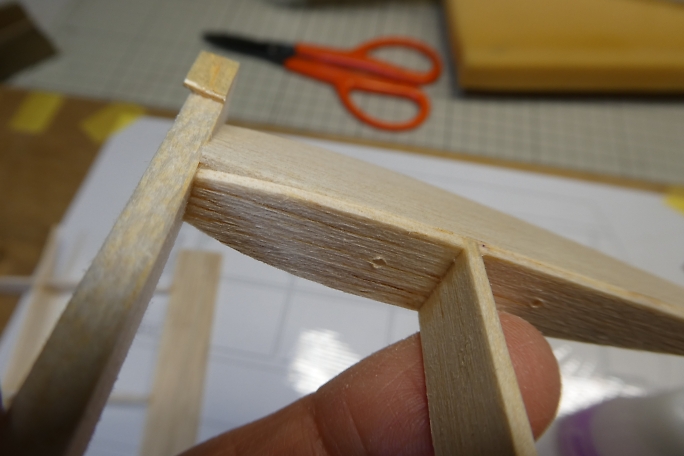

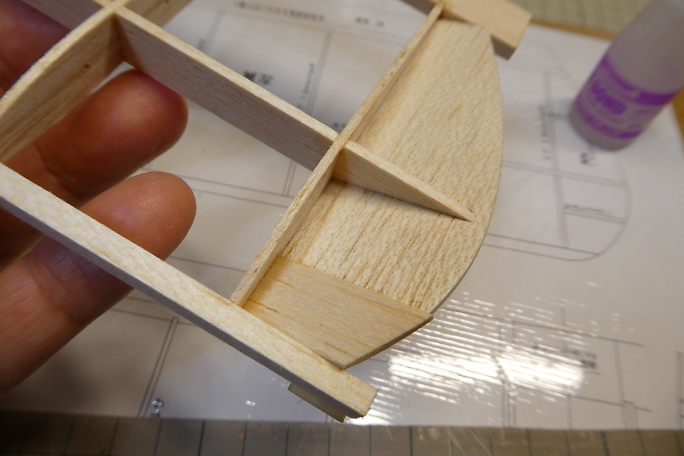

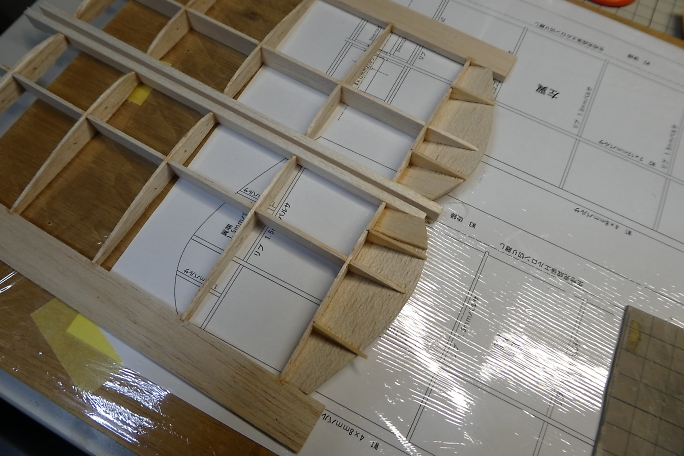

 カット済みの翼端材はラダー仕様とエルロン仕様で部品が共通です。 今回はエルロン仕様で製作するので、エルロン 分を切り取ります。  リブに当たる面を角度を付けて削っておきます。  翼端材を接着しました。 翼型の関係で前縁付近はこんな事になっています。 このままリブに沿って削ると、穴が開いて しまうでしょう。  内側からスクラップバルサでパッチを当ててあげます。  翼端リブをスクラップバルサかせ切り出して接着します。  翼端リブの接着までが終わった状態です。 |
