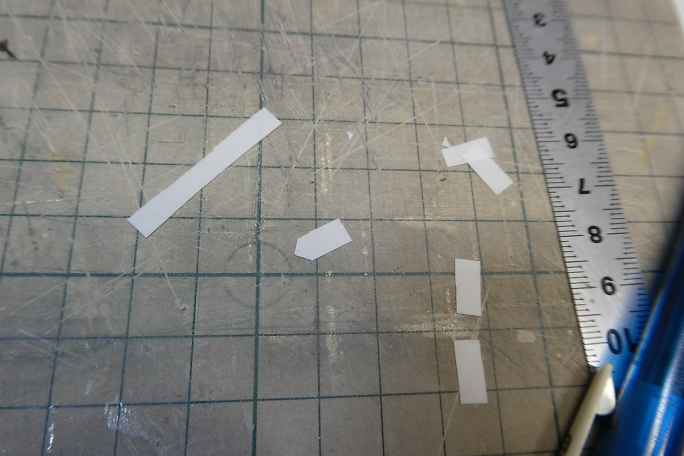

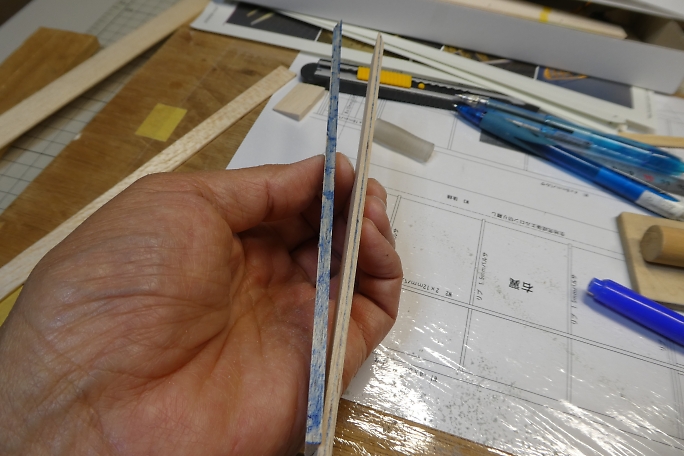

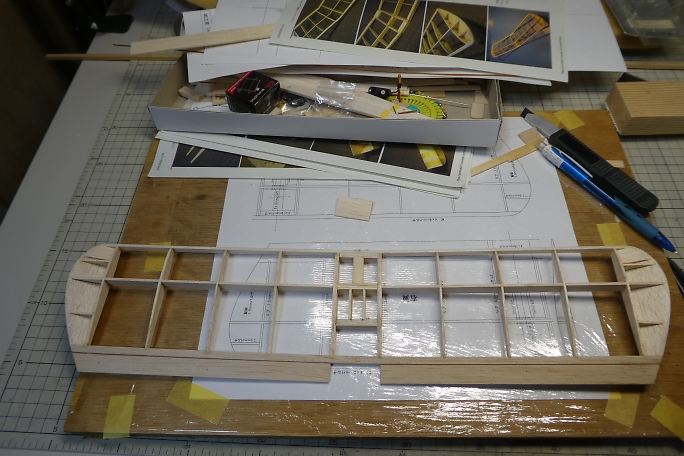

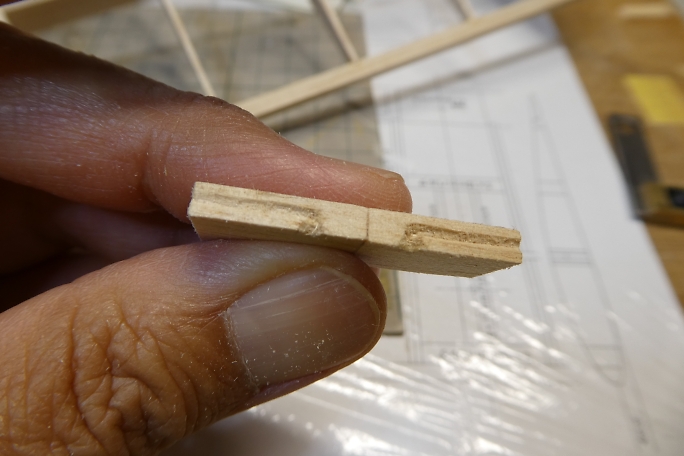

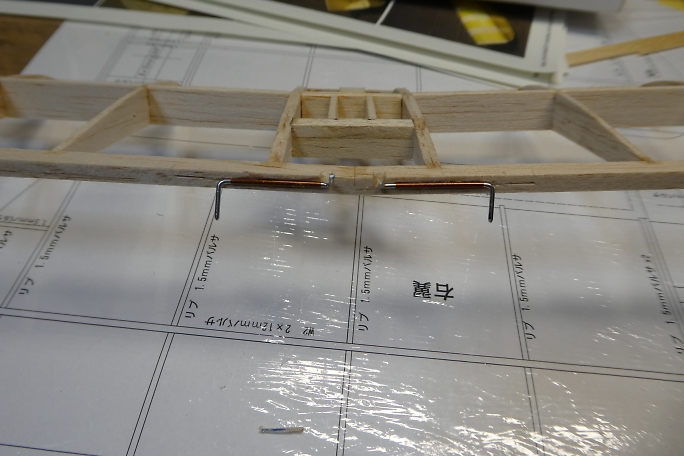

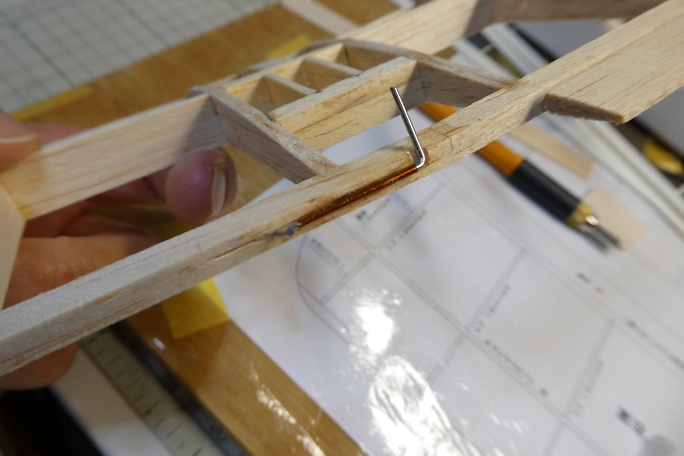

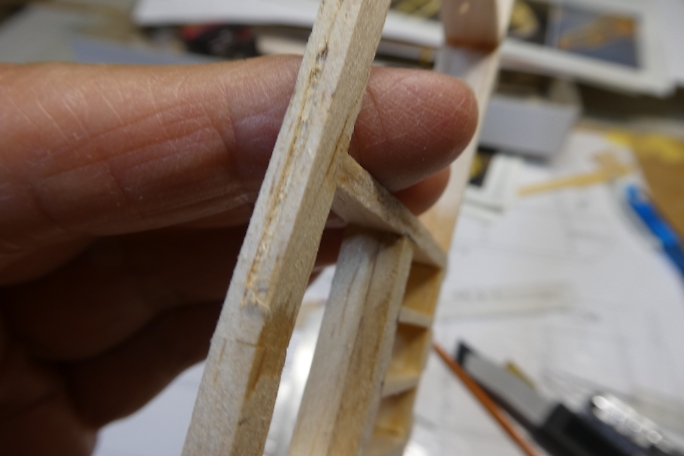

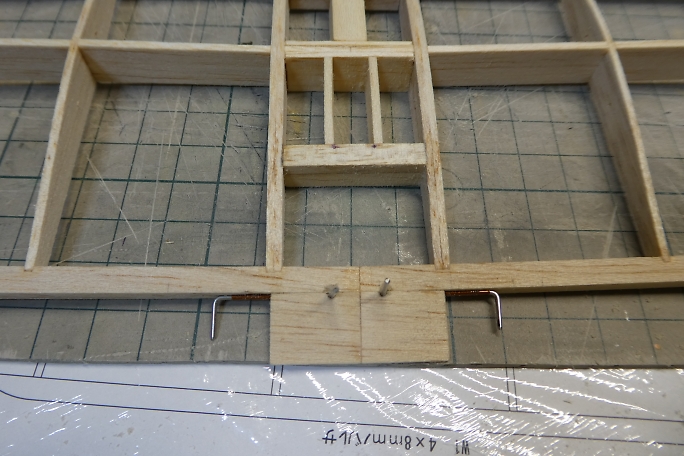

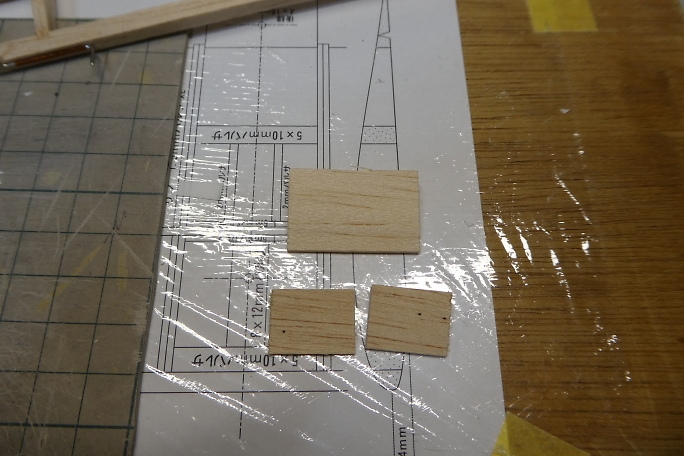

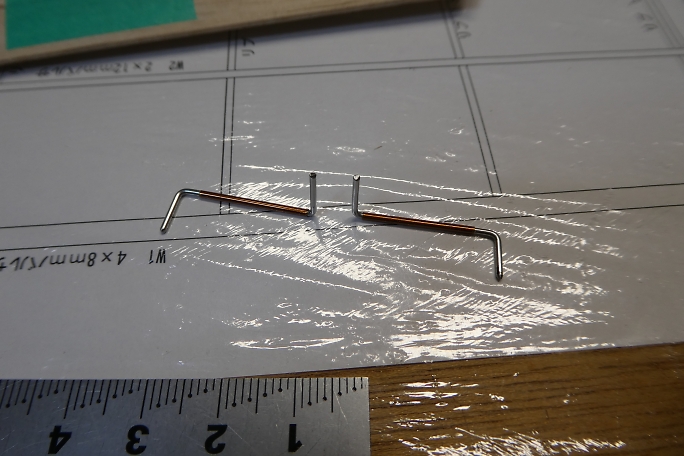

 主翼から切り離したエルロン部分を加工していきます。 はっきりしませんが、メーカー指示ではテープヒンジ仕様の様 ですが、きむらクラフト的にはシートヒンジを使いたいので、センターが出た山形にエルロン材を加工します。 エルロン材の切った部分全体をサインペンで着色して、センターが一本線が残る様に削って仕上げます。  エルロンホーンは１ミリＳＵＳピアノ線とポリイミドチューブで自作します。 一回曲げた所でポリイミドチューブを通し、 また曲げる工法です。 ペンチで掴む所を残すため、ポリイミドチューブはその分短くしておきます。   ヒンジスロットはカッターで切り込みます。 ヒンジはムサシノライトヒンジの端の部分で、５ミリ幅です。  仮組みをして、ヒンジの上下位置を確認しておきます。  エルロンホーンを取り付ける溝を加工します。 自作したエルロンホーンが半没する溝です。 幅、深さは約１．２ミリ です。  エルロンと主翼をエルロンホーンを挟んで仮組みをして、ごく少量の瞬間接着剤でポリイミドチューブと主翼を仮止め します。 ピアノ線に瞬間接着剤が回らない様に注意します。  エルロンを取り外して、本接着をします。  両側ま取り付けが完了しました。  中央パーツを作ります。 キットには中央パーツが付属しますが、ラダー仕様と同じパーツで、幅を詰める加工が必要 なので、エルロンの切れ端を再利用します。  エルロンホーンの逃げを加工します。  エルロンホーンら接着剤が回らない様に、低粘度瞬間接着剤で接着します。 この機体の主翼は、左右を接合して上反角を付けていますが、中央部分は地面と平行な平らになる仕様です。 この段階では、底面は山形の部分と平らな部分が共存していますが、平らな方に合わせて整形します。 |
