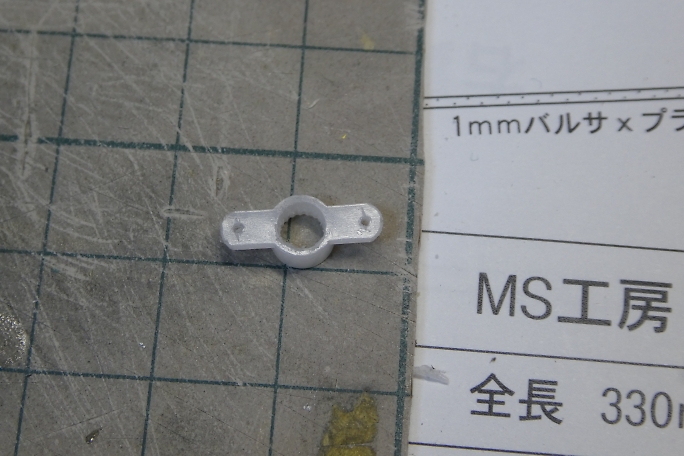

 エレベーター、ラダーサーボとエルロンリンケージとの関係がタイトなので、解消すべくエルロンホーンを出来るだけ低く します。 そのためにサーボホーンの天井抜いて、上下逆にできるようにします。  サーボに取り付けた状態です。 |

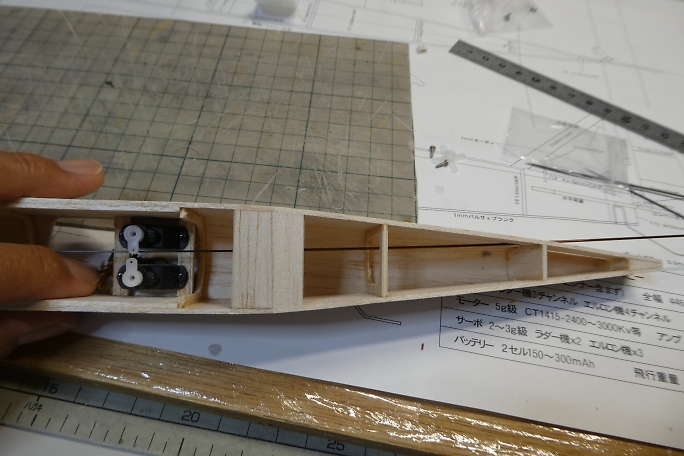

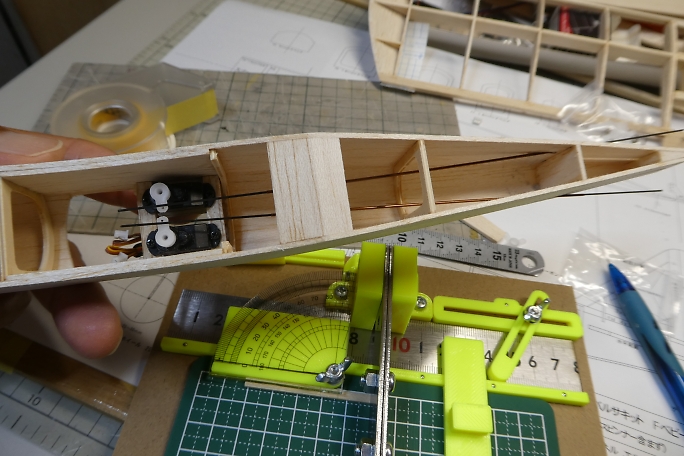

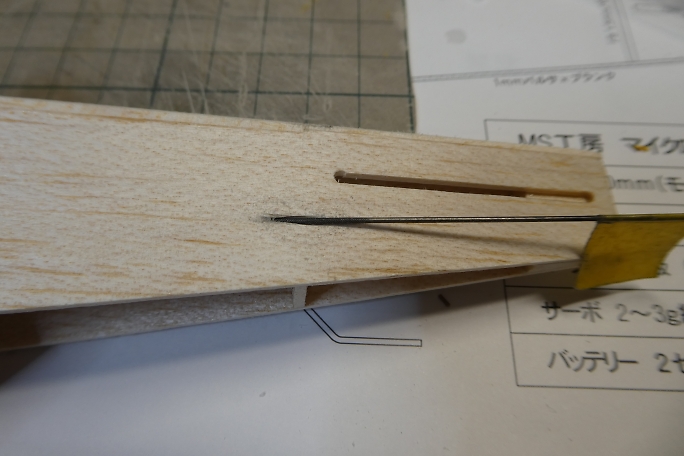

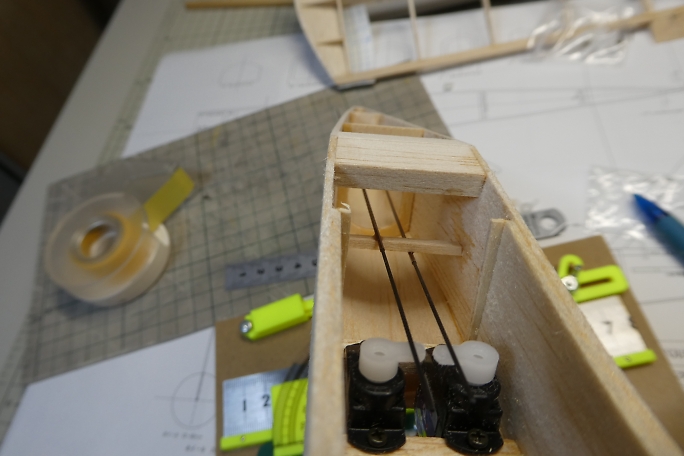

 リンケージはいつものカーボンロッドにポリイミドチューブのアウターの組合せです。 ポリイミドチューブの取り出し 口を精密ヤスリを使って開けて行きます。  サーボホーンとリンケージロッドの位置関係を確認します。 カーボンロッドは０．７ミリサイズです。  ホーンの位置にロッドが来る様に、スクラップバルサでサポートを作り、接着します。  エレベーターとラダーりリンケージが敷設されました。 |

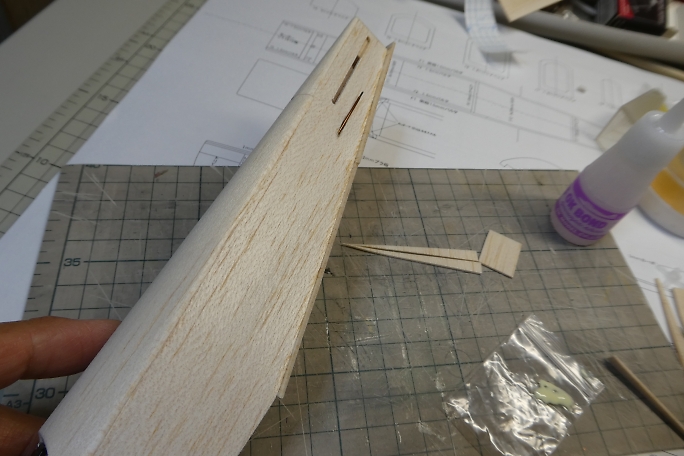

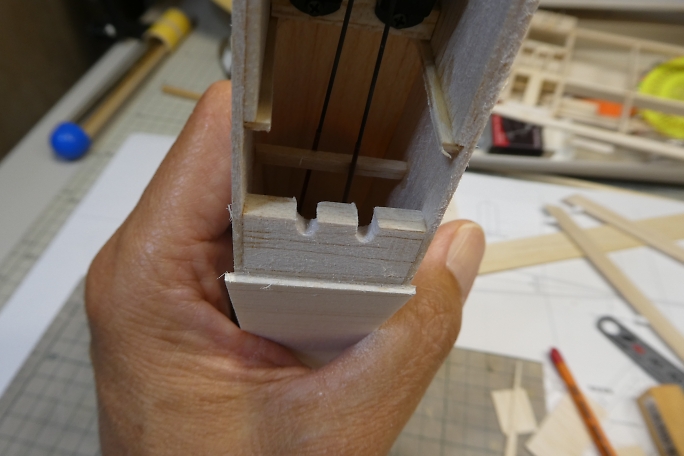

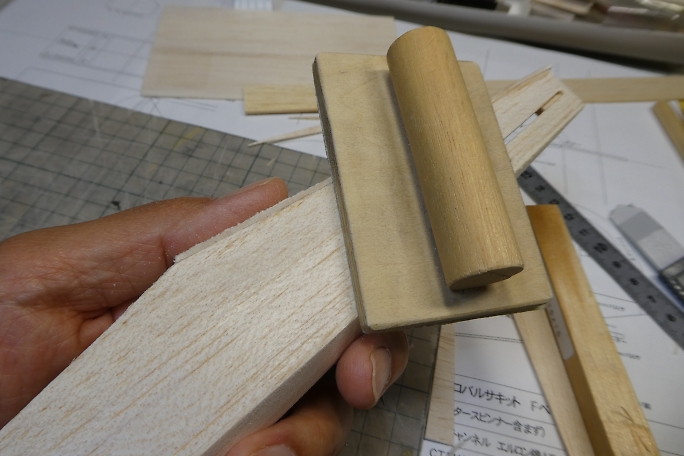

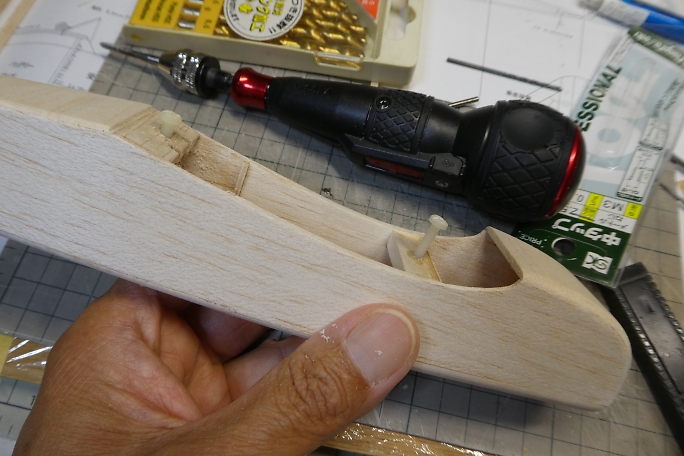

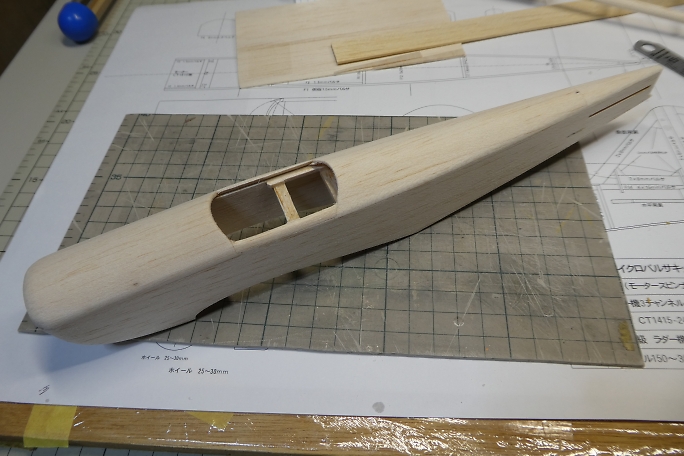

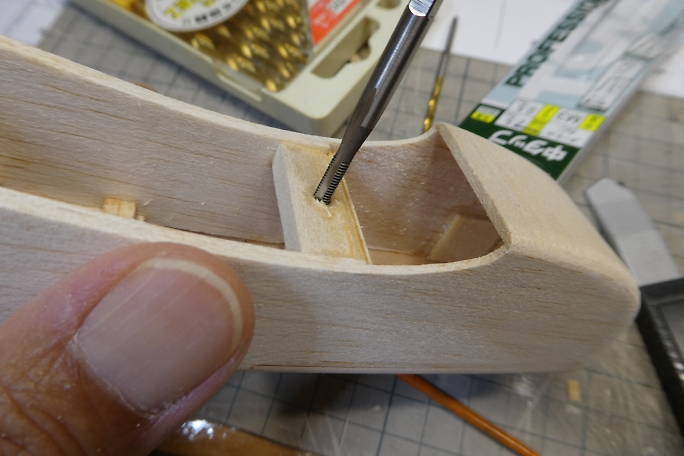

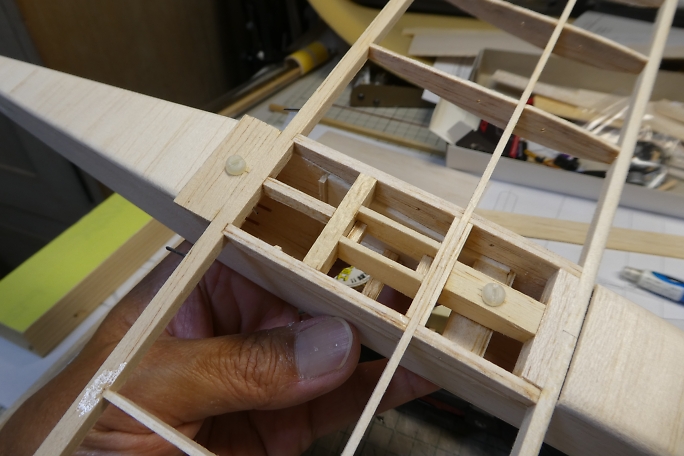

  リンケージの敷設が終わったので、下面を１ミリバルサでプランクします。 胴枠にはタイトボンドを塗っています。  主翼を合わせて見て、エルロンホーンに当たる部分を削ります。   下面プランクのはみ出しをトリミングし、全体もサンディングして生地完となります。  ウイングボルト受けに２ミリの穴を開け、低粘度瞬間接着剤を染みこませて補強をしておきます。  Ｍ３のタップでネジを切り、再度低粘度瞬間接着剤で補強、仕上げにもう一度タップでさらっておきます。  実際に主翼を取り付けるのに使用するＭ３のナイロンネジをねじ込んでネジの切れ具合を確認しておきます。  主翼を取り付けてみました。 |
