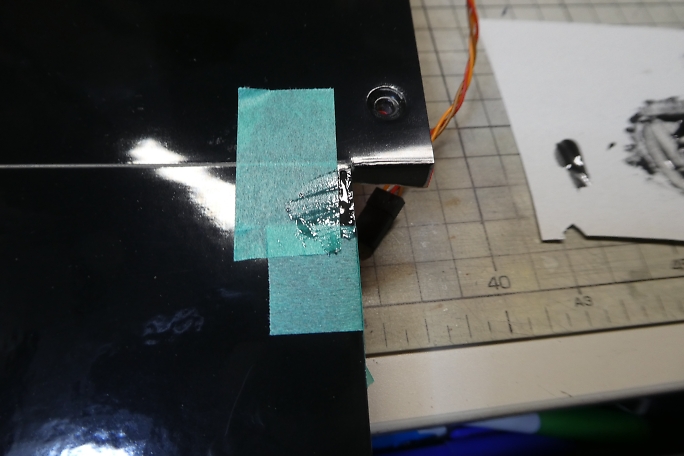

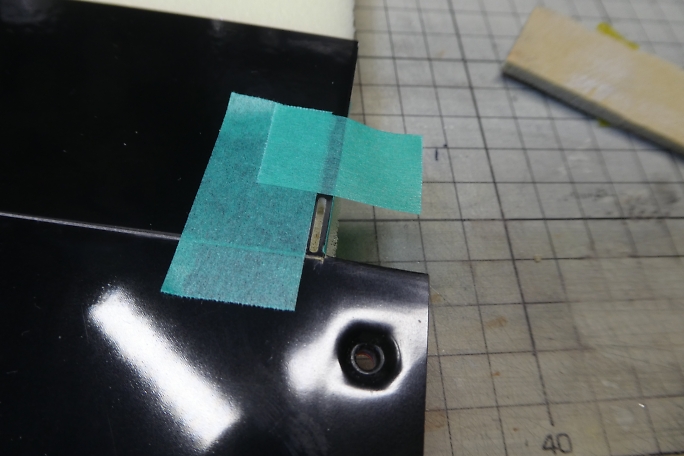

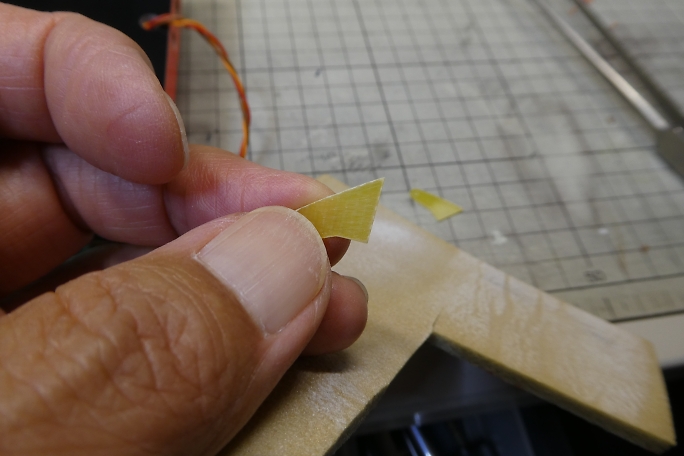

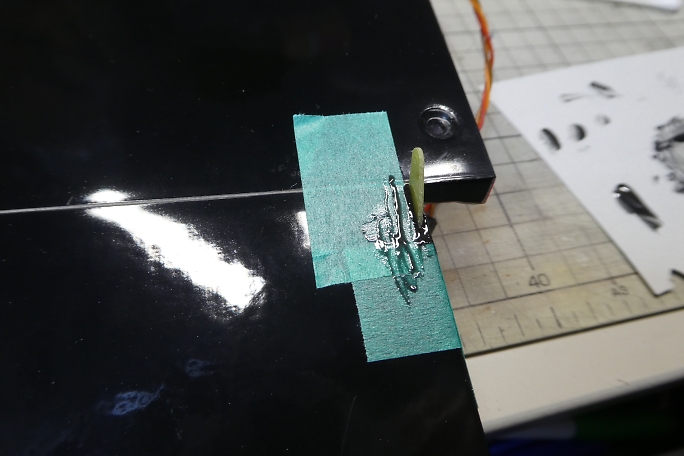

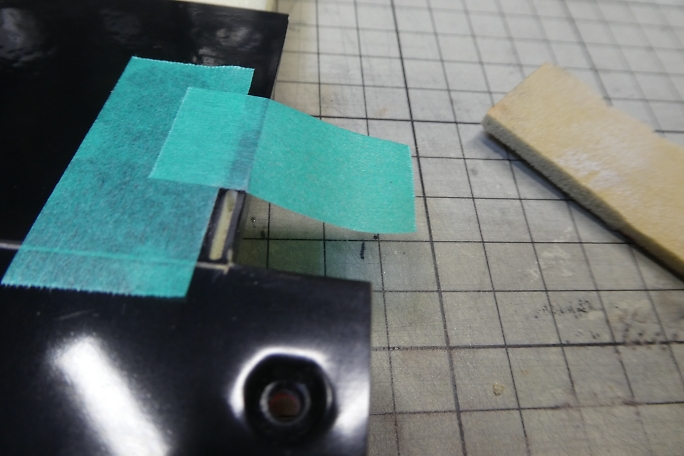

 フラップホーンを取り付けます。 この機体は、フラップサーボを胴体に内装して、リンケージを胴体外出しにしてフラップ を駆動しますので、ハンドランチグライダーのように主翼の胴体側端面にホーンが取り付けられます。 ホーン取り付け用のスロットは加工済みとなっているので、スロットの周辺１ミリ残してマスキングテープで養生をして、 周囲をサンディングしておきます。  マスキングテープをスロットから０．５ミリ離した所に貼り直します。  ホーンの接着面はサンディングして足付けをしておきます。   カーボンパウダー入り５分エポキシをスロットに充填し、フラップホーンをはみ出して来るカーボンパウダー入り５分エポキシ を取り除きながら底まで沈めます。  マスキングテープは直ぐに剥がしておきます。 |

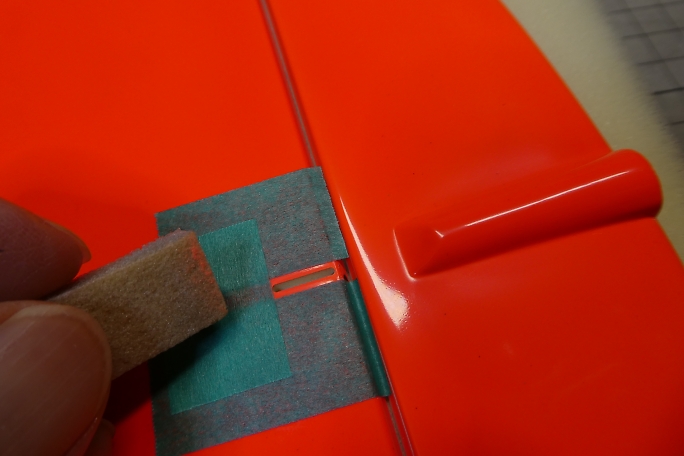

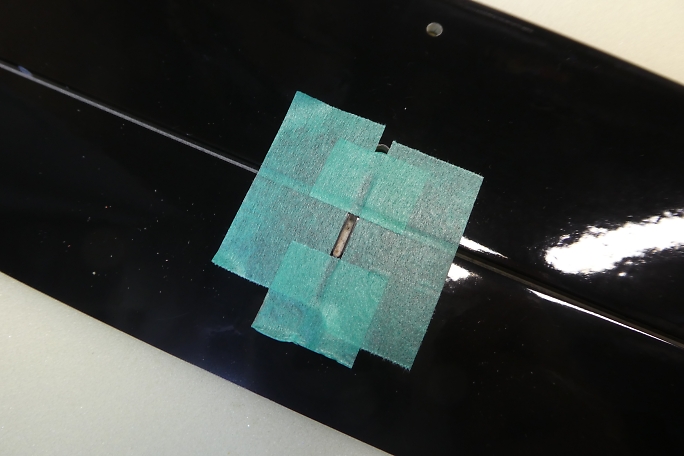

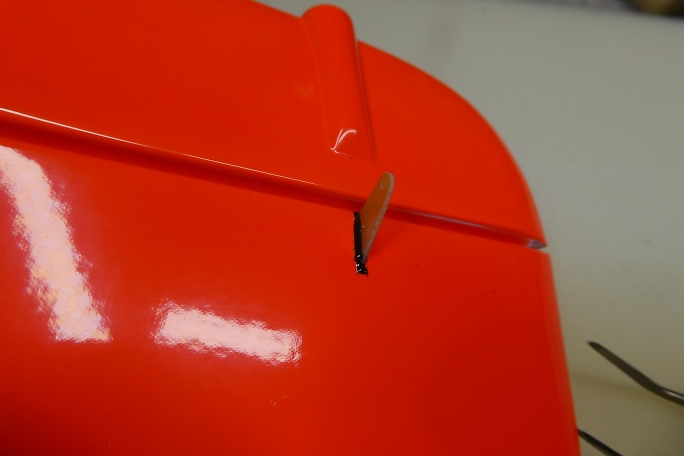

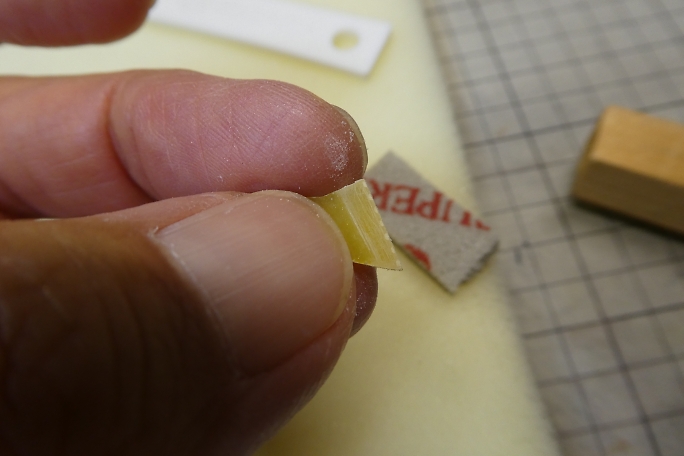

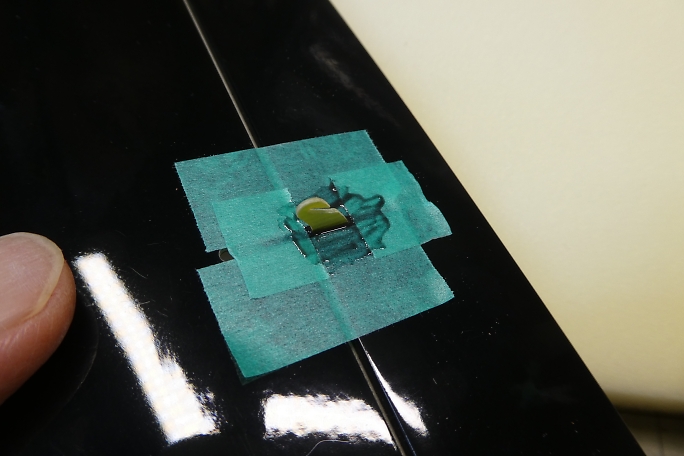

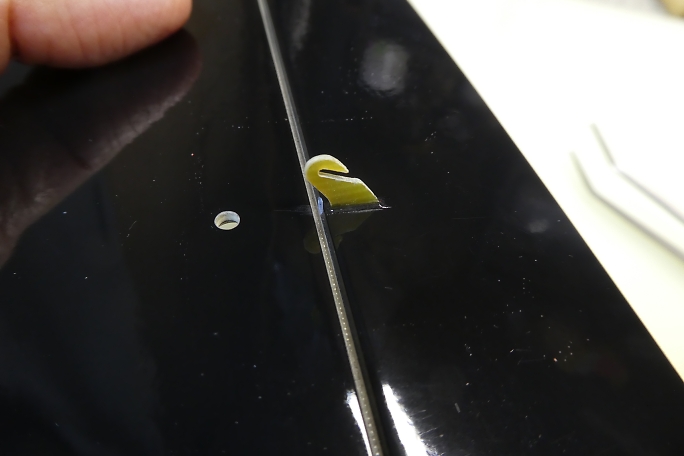

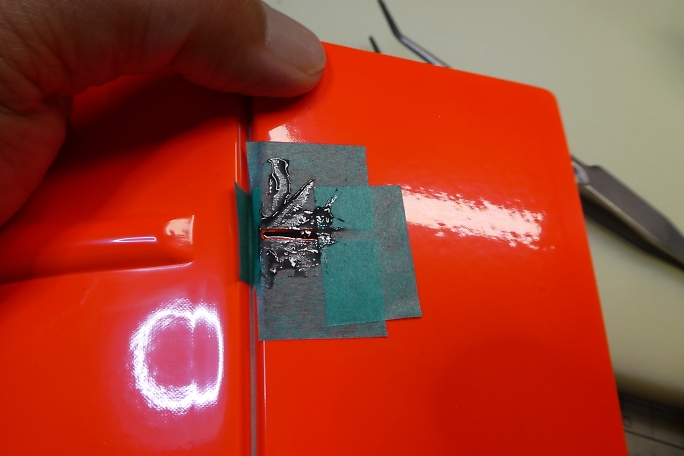

 ラダーホーンの取り付けです。 こちらもスロットは加工済みとなっています。 スロットから１ミリ離してマスキングテープで 養生をして周囲をサンディングしておきます。  ラダーホーンの接着面をサンディングして足付けをしておきます。   マスキングテープをスロットから０．５ミリ離した所に貼り直し、カーボンパウダー入り５分エポキシを充填します。 はみ出して来るカーボンパウダー入り５分エポキシを取り除きながらラダーホーンを沈めます。 マスキングテープは直ぐに剥がしておきます。  エレベーターホーンを取り付けます。 こつらもホーンのスロットは加工済みなので、マスキングテープで養生をして、 スロット回りの足付けを行います。 エレベータホーンの接着部をサンディングして足付けを行っておきます。  エレベーターホーンのスロットにカーボンパウダー入り５分エポキシを充填し、はみ出して来るカーボンパウダー入り ５分エポキシ取り除きながらエレベーターホーンを沈めます。  マスキングテープは直ぐに剥がしておきます。 ちなみに、エレベーターはワイヤーリンケージの取り外し可能なタイプ のホーンになっています。 |

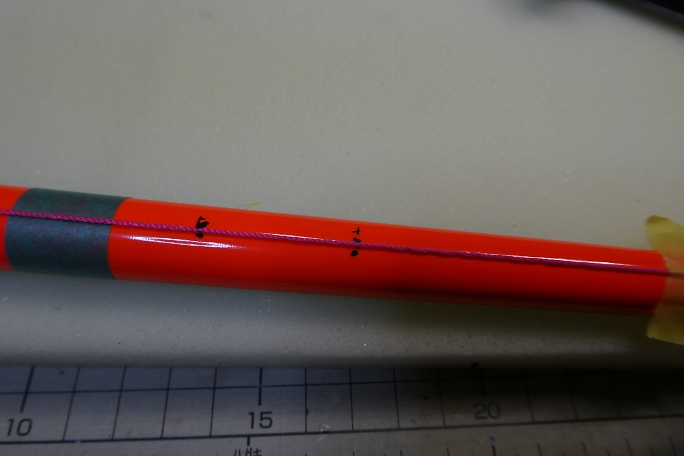

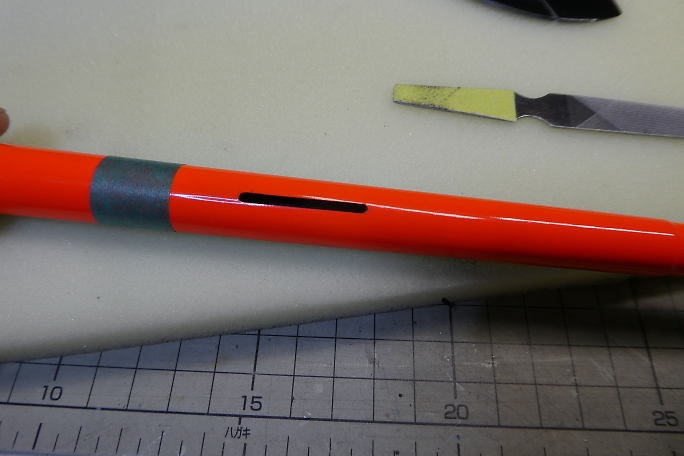

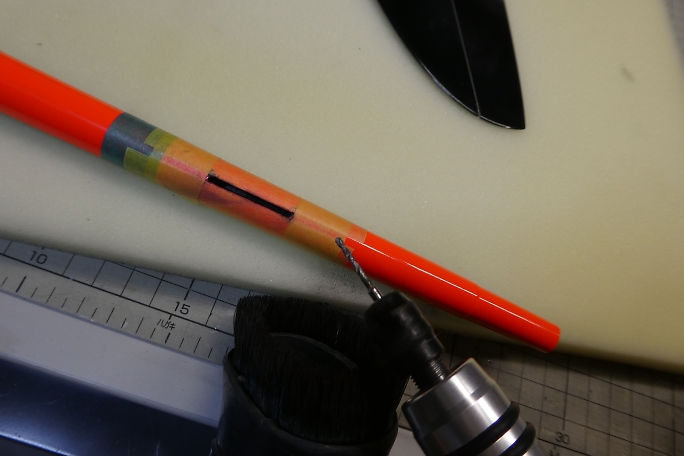

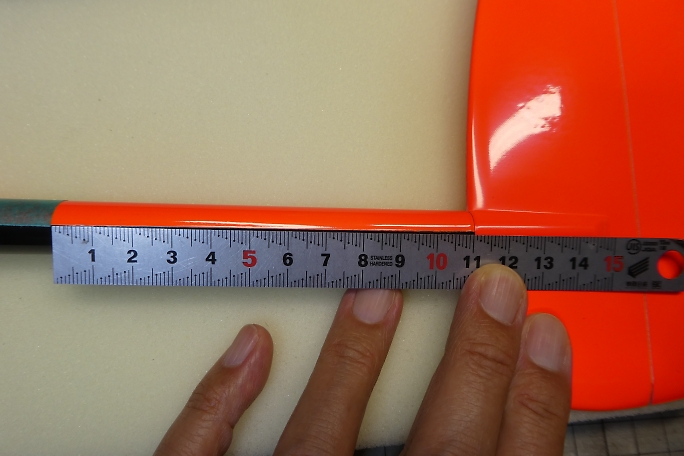

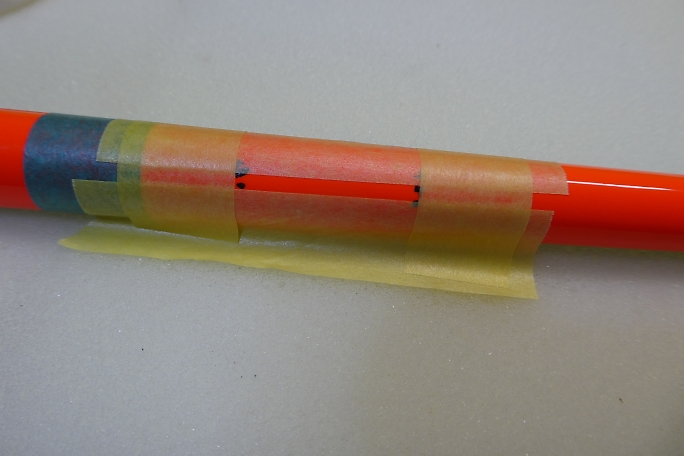

 ユーザーにて取り付ける水平尾翼マウントを取り付ける位置を決めます。 位置の指定も無いのですが、垂直尾翼に干渉 しない、出来るだけ後ろに取り付けたいと思います。 マウントの前端を垂直尾翼の前端から１１０ミリとしました。  リンケージの取り出し口の加工も必要となります。 パイロンの裏側を確認して、パイロンの前端から１５ミリの所から ３０ミリ長の取り出し口を加工する事にします。  胴体の主翼取り付け台辺りから垂直尾翼まで水糸を張って、胴体のセンターを出します。 水糸の両端にサインペンで 印を付けました。  マスキングテープで３ミリ×３０ミリのマーキングをします。  リューターのドリルビットで切り欠きます。 このドリルビットが万能で使いやすいです。  ヤスリで仕上げて完了です。 |
