Majo胴体の製作 4

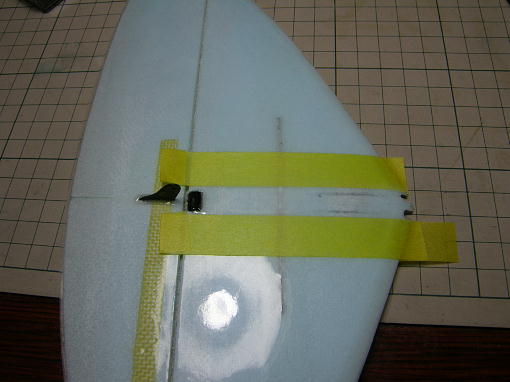

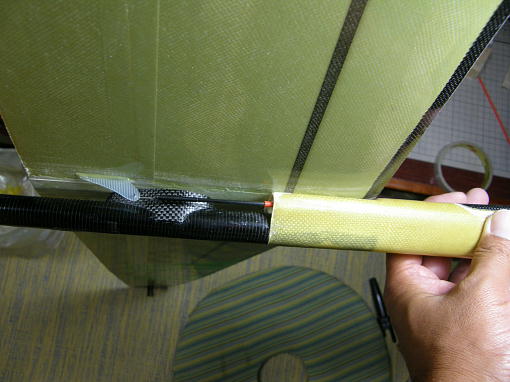

垂直尾翼の接着です。 マスキングテープで養生をして、パイプと接着される部分とその周辺を軽くサンディングして 脱脂とします。 表面はグラス1枚なので、削りすぎないように注意します。 上下に3ミリほど、フィレットのマージンを取っておきます。 写真を撮り忘れてしまい、リンケージ後の物ですが、パイプにもマスキングテープで養生して やはり脱脂とサンディング。 今回はマイクロバルーン無しの5分エポキシそのものでフィレットを作っています。 |
メカベッドはサーボを搭載した状態で位置決めをして瞬間接着剤で接着。 その後にマスキ ングテープで養生して、マイクロバルーンエポキシでフィレットを作ります。 背の高いエルロン用のデジタルサーボの為に、ポッド底部のデザインに合わせてサーボベッ ドは前下がりに取り付けられます。 エポキシ接着剤が硬化を始める前にマスキングテープをそっと剥がせば綺麗なフィレットの 出来上がりです。 |
エルロンサーボ用のZクランク。 1ミリステンレスピアノ線から作っています。 ちょっとした拘りですが、両端面は切りっぱなしではなく丸めてあります。 2ミリカーボンロッドと組み合わせてエルロンのリンケージロッドにします。 接合部はカーボ ンロッドとピアノ線をヒシチューブで束ねて収縮させ、瞬間接着剤で固定します。 ガイド(赤いチューブ)も予め入れておきます。 サーボの搭載はこの様になっています。(右が機首) 重心位置を合わせるために、電池はサーボの後ろになりました。 ポッド内は結構余裕に見えますが、主翼の取り付け台がポッド内部に出っ張っているため、 エルロンリンケージはここ以外には動かせません。 |
エルロンリンケージのガイドは、ポッド内壁に直接、瞬間接着剤で接着しています。 このガイドにより、外側に軽いテンションを掛け、エルロンホーンの脱落を防止しています。 |
エレベーター、ラダーのリンケージは毎度お馴染みPEラインによるものです。 |
