フリーフライト改 ミニグライダーの製作 1
この様な状態で工房にやってきました。 主翼はフイルムを剥がした状態で、新造した胴体はバルサ無垢のポッドに カーボンパイプが接着されています。 主翼のサイズを採寸して、尾翼の大きさを求めます。 カーボンパイプは長いままでしたので、切らずにこのまま使う 事にして、計算しました。

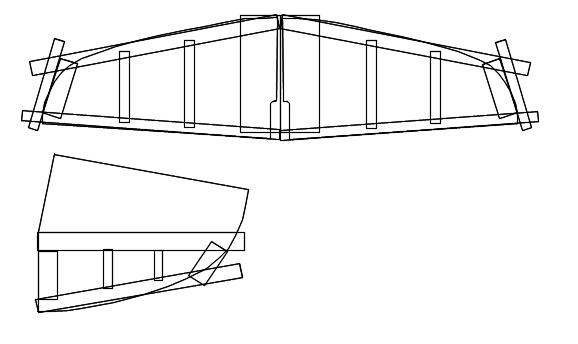

計算を元に、水平尾翼の図面を起こしました。 尾翼のデザインはSupraからパクっています。 水平尾翼はフライングテールになりますので、ヒンジラインはありません。 強度を出すためにほぞ組とします。 |
||||||||||||||||||||

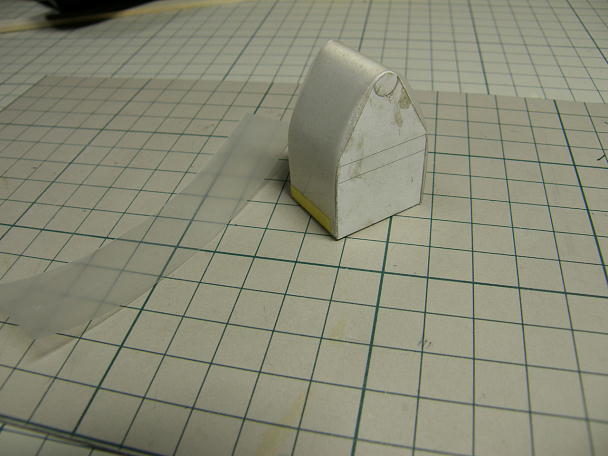

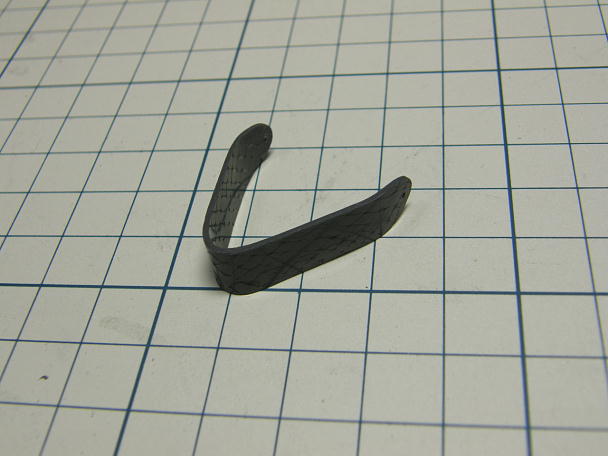

フライングテールに欠かせないVマウントを作製します。 図面をプリントアウトした物をバルサブロックの両面に 貼り付けて削り出します。 表面にPPシートを両面テープで貼り付けて離型処理とします。 200gのカーボンクロスを6枚重ねてバギングしています。 長年使っている長年使っているせいか、フードセーバーが不調です。 本当なら、空気が抜けた所で自動でシールを してくれるはずなのですが、止まってくれません。 頃合いを見計らって、手動でシールに切り替えています。 型から外してみました。 フルサイズ機でも使えそうな強度が出てます。 整形し、穴開けをして完成です。 |
