Xplorer2の製作 3

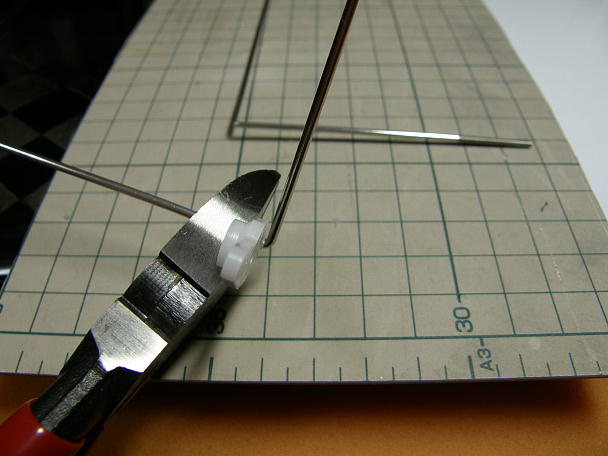

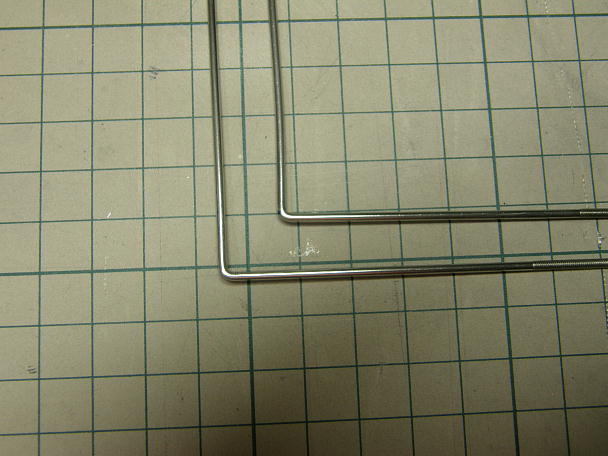

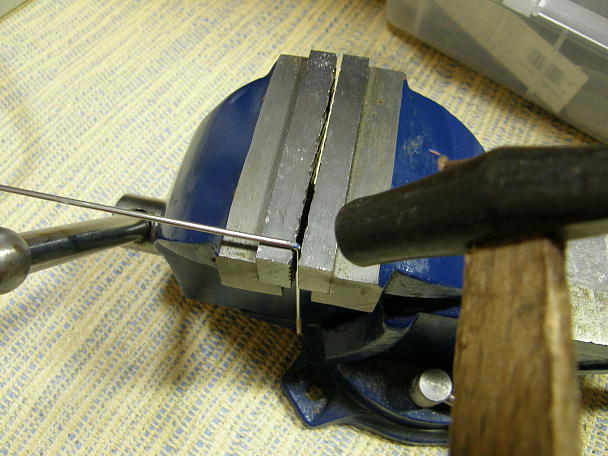

ロッドは1.8ミリSUSロッドです。 雨の中や朝露の中でも飛ばす事があるのでスチール物は除外したい所です。 片側にM2のネジが切られている物です。 長さを合わせてホーンの穴位置で90°に折り曲げます。 角をしっかり立てたいので、折り位置を万力でしっかりとくわえて、ハンマーで叩いて曲げています。 この様にしっかりと角の立った折になります。 サーボホーンに通して、際をニッパーでくわえてロッドをグルグル回せば溝が出来上がります。 1ミリ程残して切断すればEリング止めロッドの完成です。 サーボにロッドを取り付けて、EリングセッターでEリングを取り付けます。 完成です。 |

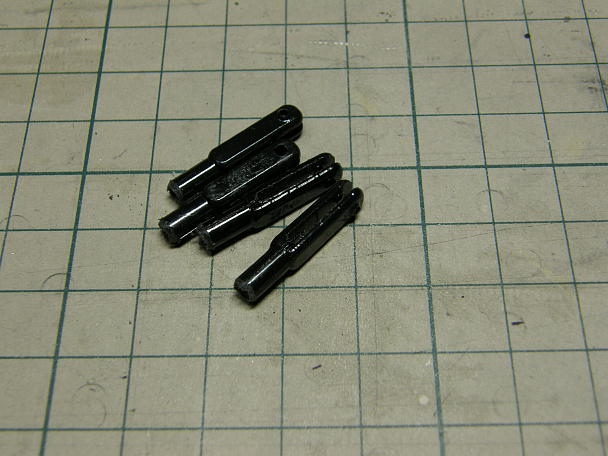

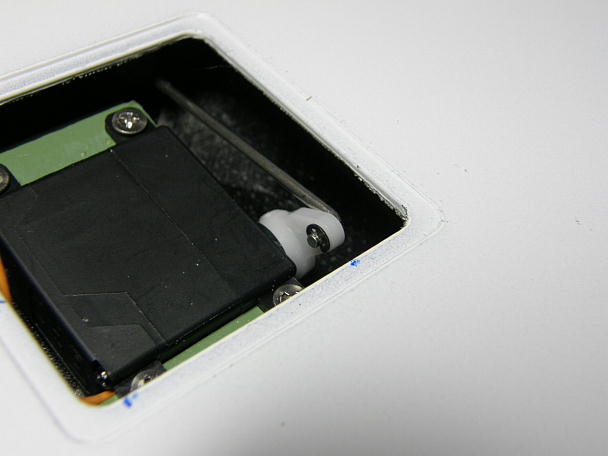

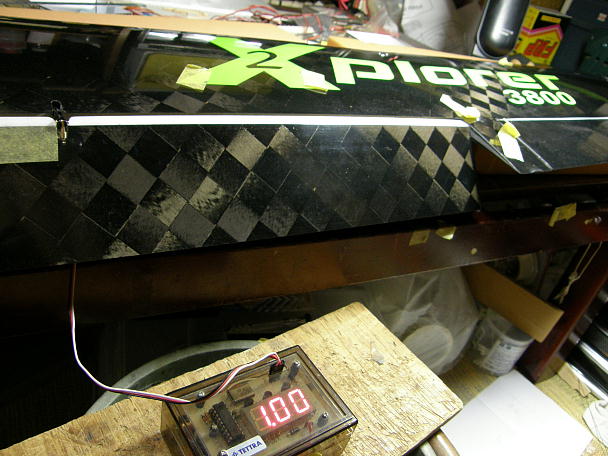

ロッドキーパーは樹脂製です。 ネジ部はセルフタップ方式ですが、M2のタップでネジを切っておきます。 これによって 以降のリンケージ作業が容易になります。 ねじ切りとバリ取りをしたロッドキーパーです。 ホーンに取り付けます。 この時点ではまだフラップにホーンはねじ込んだだけで接着はしていません。 動作確認をします。 フラップのブレーキ動作を確認、必要な舵角が取れているか確認します。 |
