Xplorer2の製作 5


作り付けのメカベッドをサーボのサイズに合わせて加工します。  ラダーサーボはリンケージのある左側にオフセット
するように、エレベーターサーボはサイズ自体大きいので、きっちり収まるサイズに広げます。

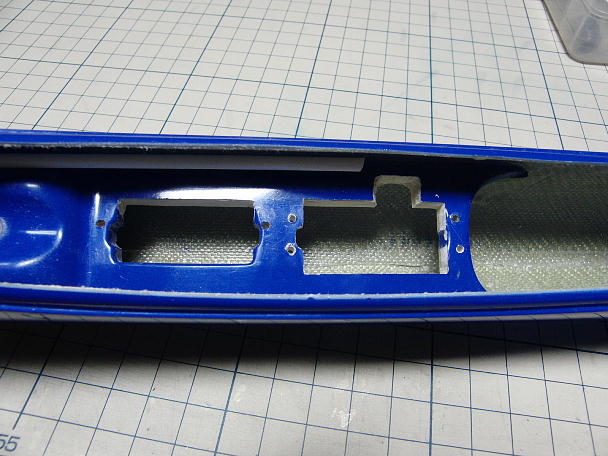

サーボ穴とスイッチの取り付けの切り欠きが完了したメカベッドです。 ラダーサーボは前後には動かず、エレベーター
サーボは前後左右に動かないサイズに広げています。

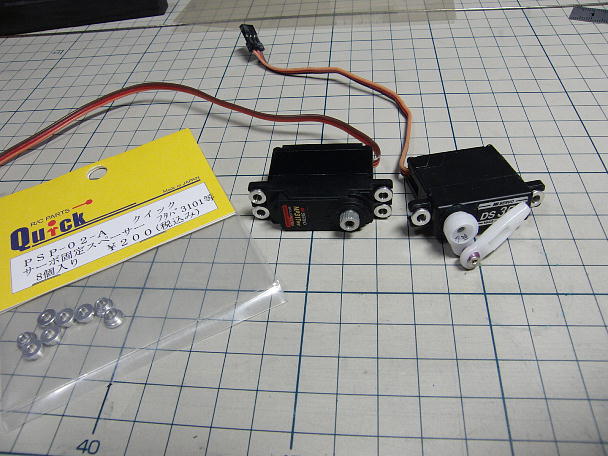

サーボにはクイックのアルミスペーサーを入れて、ゴムブッシュを省略します。 フタバ用なのですが、サーボの方を
僅かに広げるだけで収まりました。

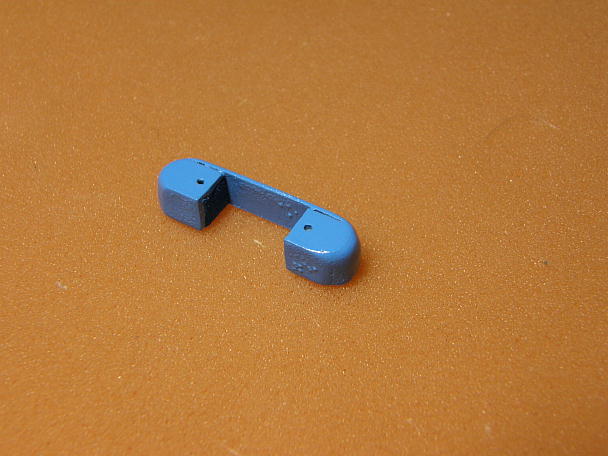

バルサと航空ベニヤで作ったスイッチハウジング。

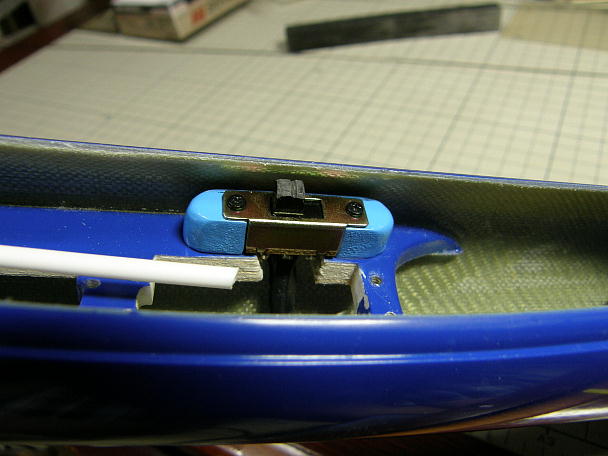

この位置にスーパーXで接着します。

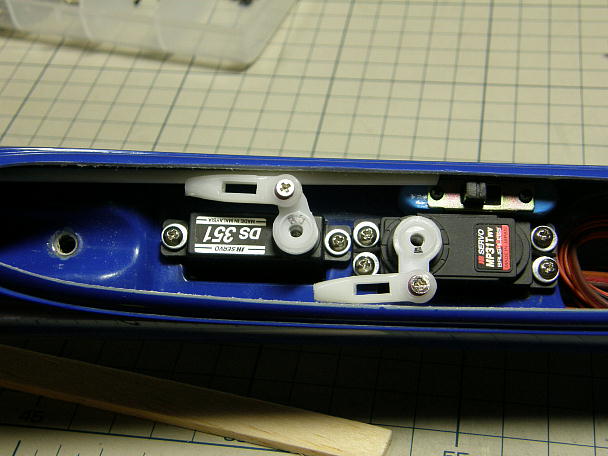

サーボを2*10のタッピングネジで取り付けました。

ロッドが出来るだけ真っ直ぐになるように配置したサーボレイアウトです。

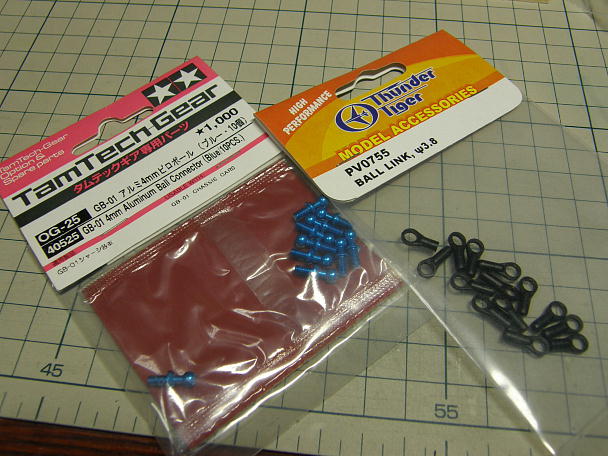

ラダーのリンケージに使うボールリンクです。



右がキット付属のボールリンクです。 ネジ部は2ミリ、真鍮製です。  左が今回使うボールリンク、アルミ製でネジ部
は3ミリです。



ラダーホーン用の切り欠き部分にボールリンクを取り付けるM3のネジを切ります。 中心より出来るだけヒンジライン
に近くなるようにしています。

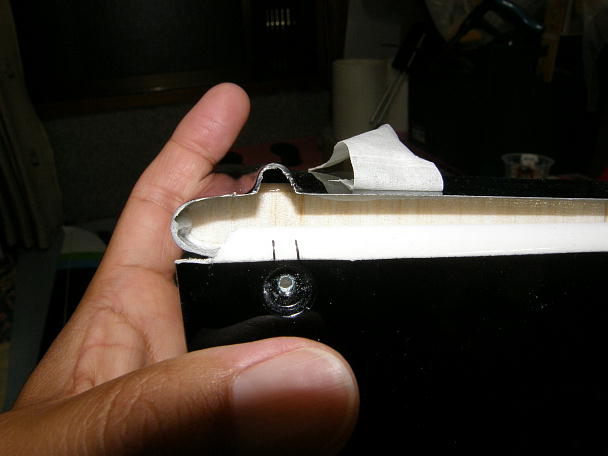

最大舵角でロッドが当たるギャップシールと垂直尾翼のスパーを削る準備をします。



加工後の様子です。



ボールリンクを取り付け、飛び出したネジ部にマイクロバルーンを混ぜた5分エポキシを盛って補強とします。



取り付け、加工の済んだラダーリンケージ周りです。
