BOOMの製作プラン

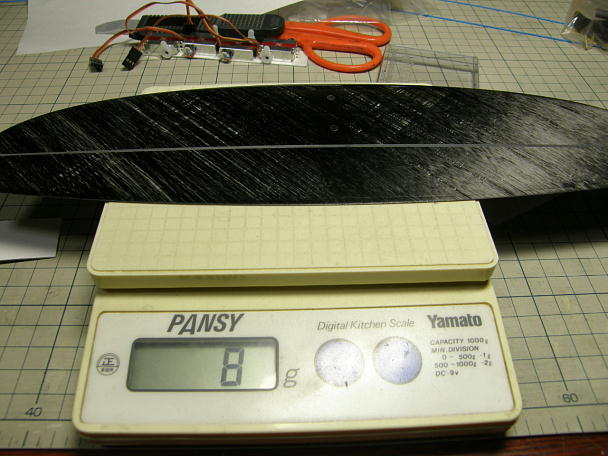

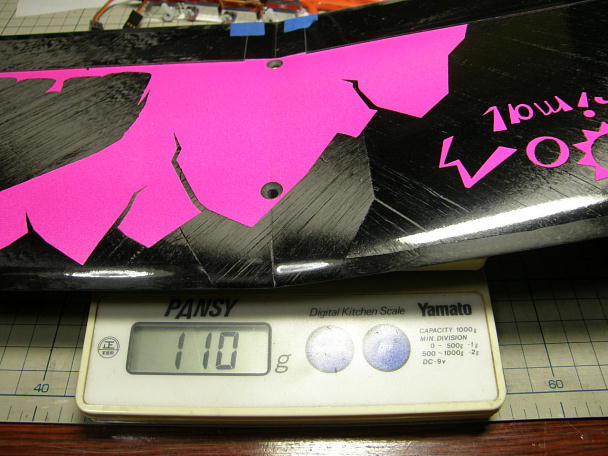

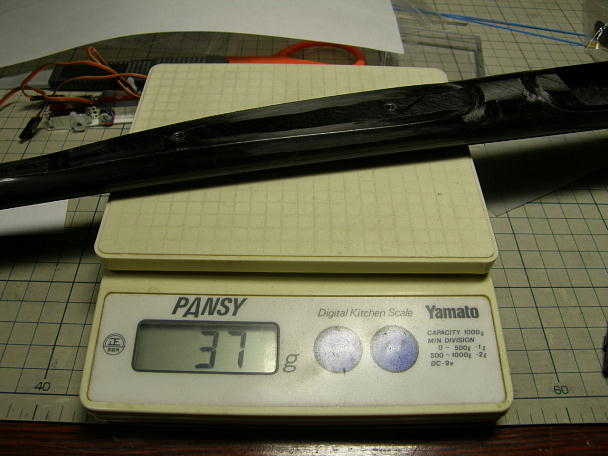

先ずは体重測定から。 ロハセルコアの型貼り(シャーレでは無く、中の詰まった直貼り翼を型の中で作るやり方) でエルロン後縁にはロービングで補強が入っていて、表面のつやも良いながら110gに収まっています。 ポケットが浅いのが気になる垂直尾翼は7g。 中身はロハセルです。 こちらも前縁と後縁はロービングで補強されています。 水平尾翼もロハセルコアで8g。 こちらも前後縁共にロービングで補強が入ります。 水平尾翼の取り付けは 本来なら皿ネジ加工がされていますが、私の物は大当たりで皿加工がされていません。 出来の良い胴体は37gです。 |

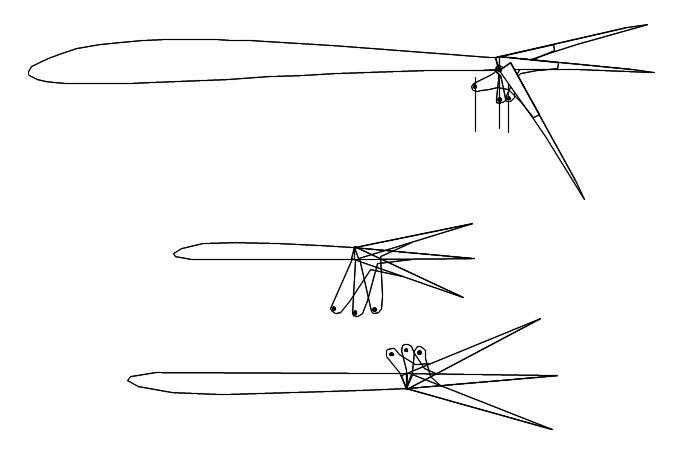

キャンバーのおかげで薄翼になり、主翼にサーボが乗りません。 また、主翼の取り付けねじ位置の関係でトルク ロッド方式にも出来そうにないので、エルロンリンケージは外装に、胴体4サーボ仕様となります。 受信機はスペースの関係でFrSKYの受信機となりますので、サーボを揃えてハイボルテージ仕様とします。 各リンケージのシミュレーションです。 上から主翼、水平尾翼、垂直尾翼です。 エレベーターとラダーはキット指示の片プルトーションバーでは無く、カーボンロッドによるプッシュプルとします。 エレベーターリンケージはロッドとのコネクト部分をブーム内に隠す為にホーンが長くなっています。 エルロンはSnipeの様に、センターにピンを配置して、そこを支点に動くようにし、ヒンジに負荷が掛からないように します。 |

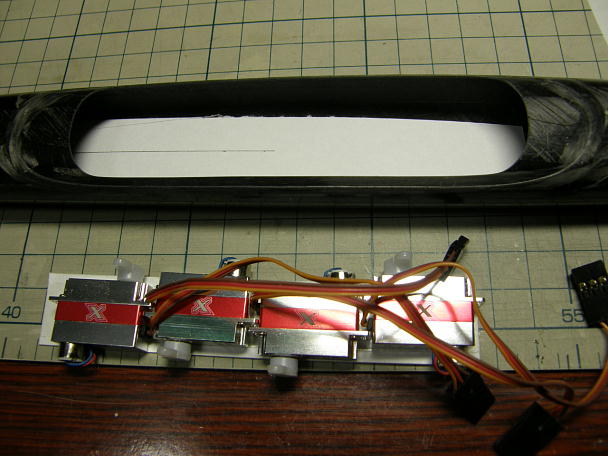

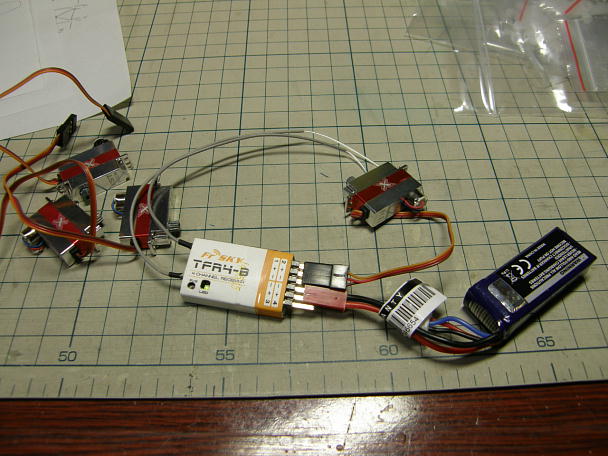

サーボはKSTのX08を4発、一列に平積みにします。 取り付け位置とホーンの干渉を確認するために、ボール紙でサーボベッドを作って実機シミュレーションをしました。 写真、右側がノーズで、右からラダー、エレベーター、エルロンとします。 エレベーター、ラダーリンケージが一番 外を通るようにサーボを列べました。 サーボがハイボルテージ仕様で、受信機も元々ハイボルテージ対応ですので、リポ2セルでのテスト運用をして みました。 サーボはハイボルテージ対応ながら、8Vを超えないようにとのお達しがありましたので、ダイオードを1個ほど かませて0.8V程降圧させる予定です。 |
