BOOMの胴体の製作3

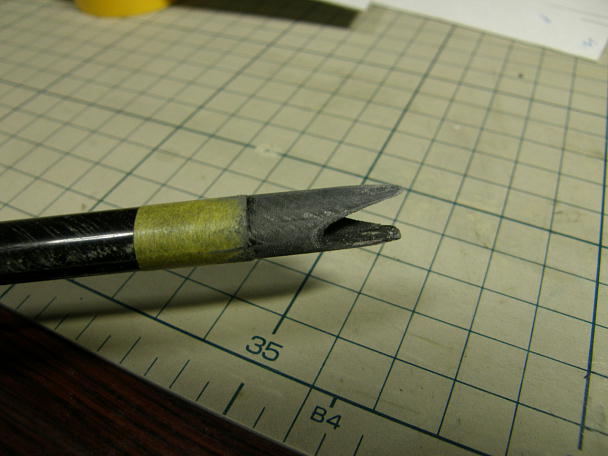

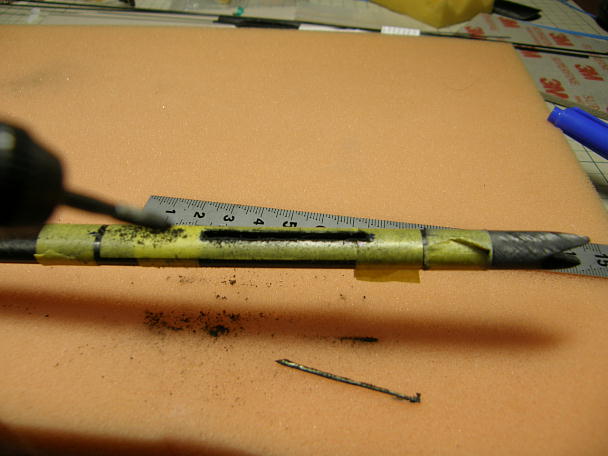

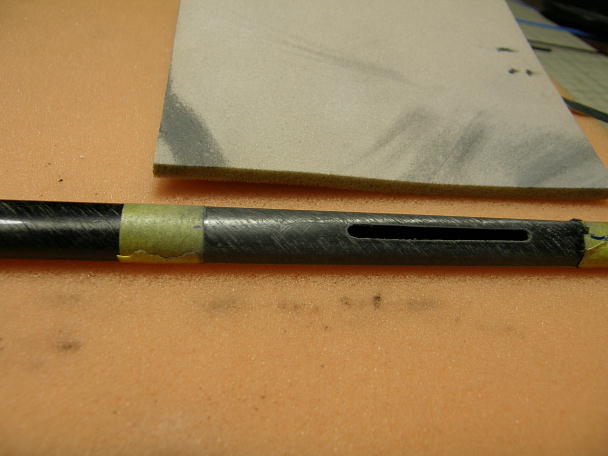

垂直尾翼のポケットが浅いので、焼け石に水な感はありますが、極力深くブームが垂直尾翼のポケットに刺さるように 整形します。 ついでに接着面を荒らして脱脂しておきます。 エレベーターのリンケージの取り出し口の加工をします。 エレベーターホーンごと埋め込みますのでちょっと幅は 広めです。 丁度良いサイズまで削ったら、写真のようなサイズになりました。 垂直尾翼のポケットの前縁から28ミリ。 穴の 全長は40ミリ、幅は3ミリです。 水平尾翼マウントを接着する部分をサンディングしておきます。 |

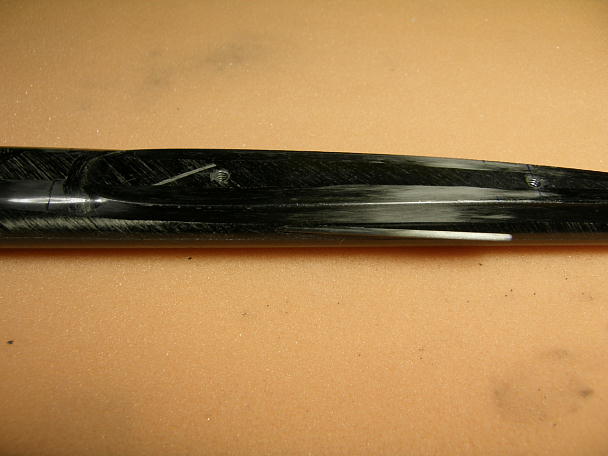

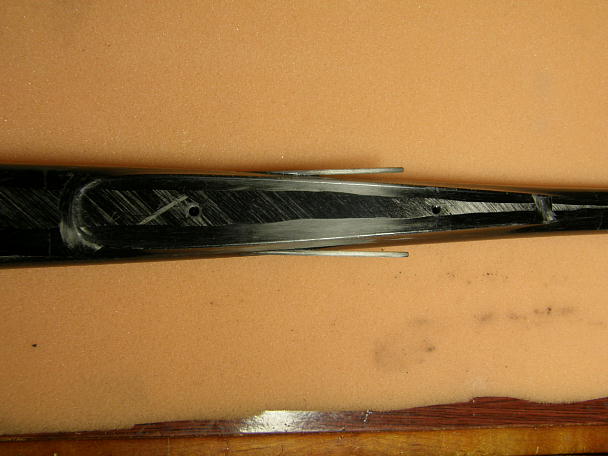

エルロンリンケージのアウターパイプを接着します。 角度を合わせて瞬間接着剤で接着します。 上から見るとこんな感じです。 幅は最小限で抑えました。 |

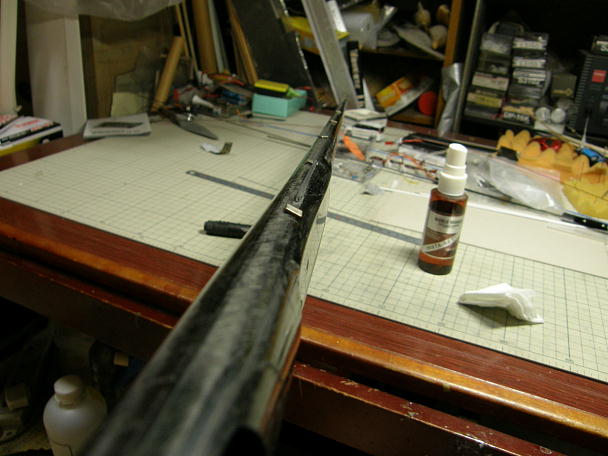

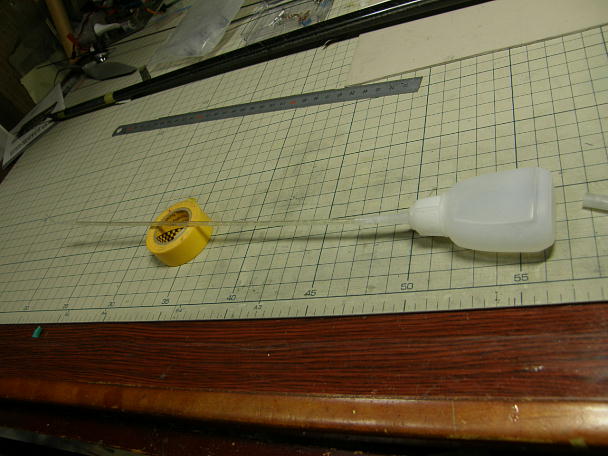

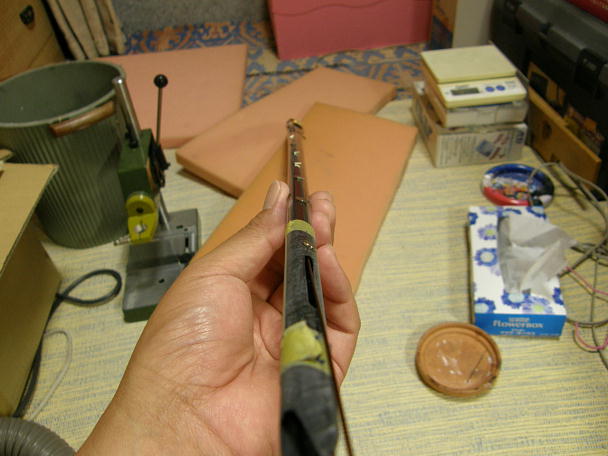

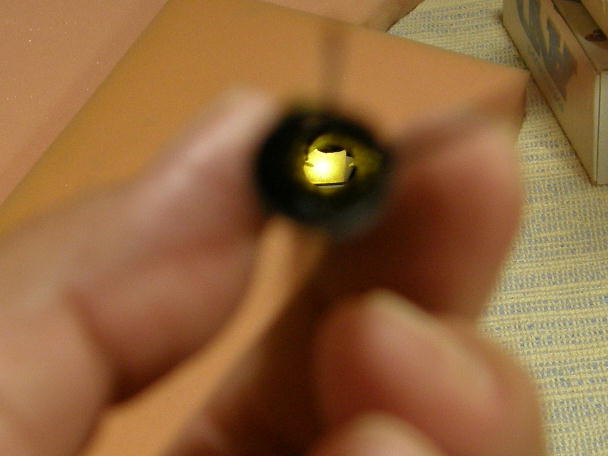

ラダーリンケージの内装作業です。 ポリイミドチューブに綱線を通して胴体内に通し、磁石で貼り付けて位置決め をします。 綺麗なラインになるように磁石を微調整します。 エレベーターリンケージも同様に位置決めをします。 長いノズルを付けた瞬間接着剤で4〜5滴垂らして、エアーを吹いて行き渡らせます。 見えにくいですが、チューブが内壁に全体にわたって接着されました。 これに通すカーボンロッドは全く遊ばず、 カッチリとしたリンケージが出来上がります。 |
