BOOMの胴体の製作4

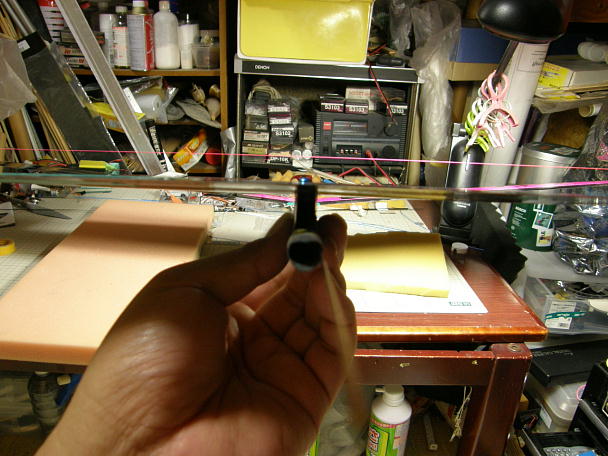

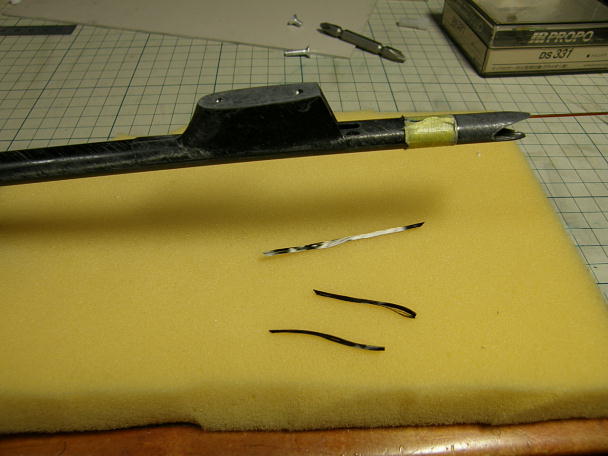

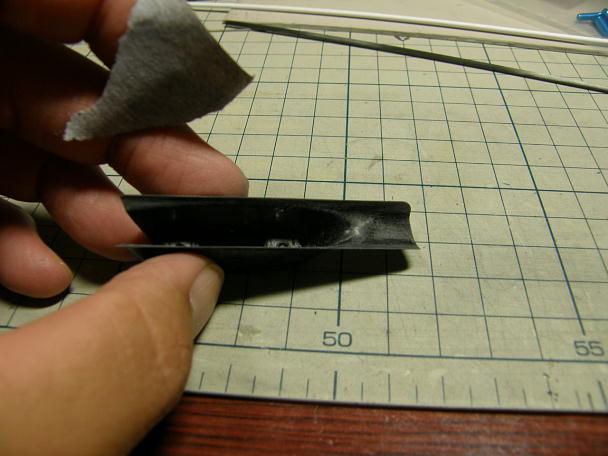

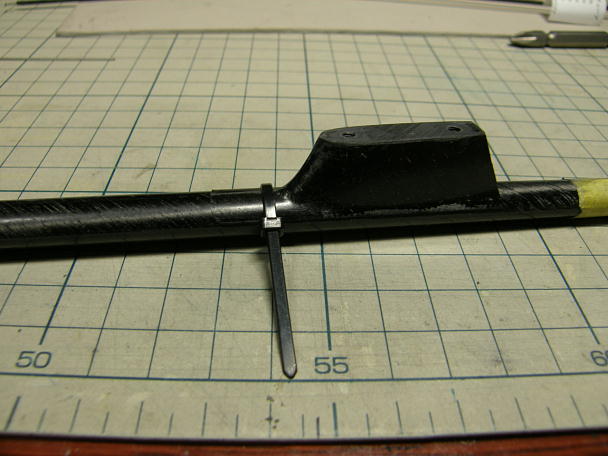

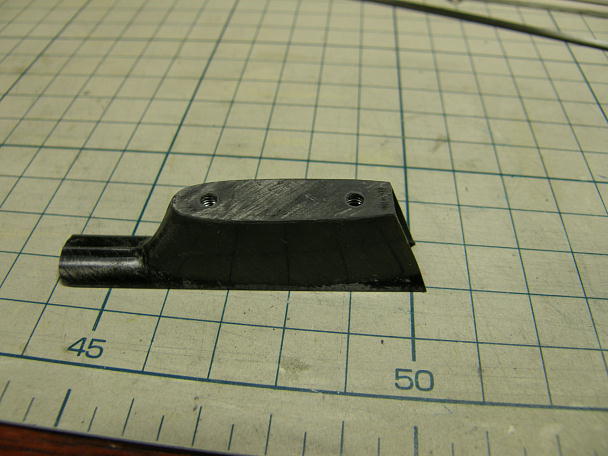

水平尾翼マウントです。 前縁部分他、色々と切りっぱなしです。 ロシアのサイトで見たときは後ろ側がクローズ した物でしたが、手元に北物はばっさり切り落とされた物でした。 前側の丸め加工と水平尾翼の乗る部分の面出しを行います。 ネジ部分とかはどうしても盛り上がってしまいます ので。 接着面になる内側をサンディングして脱脂しておきます。 ランチで水平尾翼が台座ごと脱落なんてシャレにも なりませんので、しっかり接着したいです。 Validolの製作の時にもやった、前側だけタイラップで仮止めをして接着の準備をします。 さて、ここで問題が発生です。 水平尾翼マウントの後ろ側が開放されているため、押し具合で角度が変わって しまいます。 インシデントメーターで取り付け角を計った所、パーテーションラインに合わせると1.1°程の 取り付け角が付く様なので、このまま作業続行です。 実際飛ばした所、この数字で正解のようでした。 主翼の両翼端に水糸を張って、水平尾翼とのアライメントを確認したら瞬間接着剤をブームと水平尾翼マウント の間に流して接着します。 後ろが開放されているのがとても不安なので、接着を強固にする補強を施します。 カーボンクロスをほどいた ロービングを水平尾翼マウントの内側とブームの隙間に入れて、瞬間接着剤で固める事で接着強度を上げる 作戦です。 隙間にロービングが上手い事馴染みました。 |
今回もホーンは付属品を使わず、自作した物を使用します。 0.5ミリFRP板からの切り出しです。 |
