BOOMの胴体の製作5

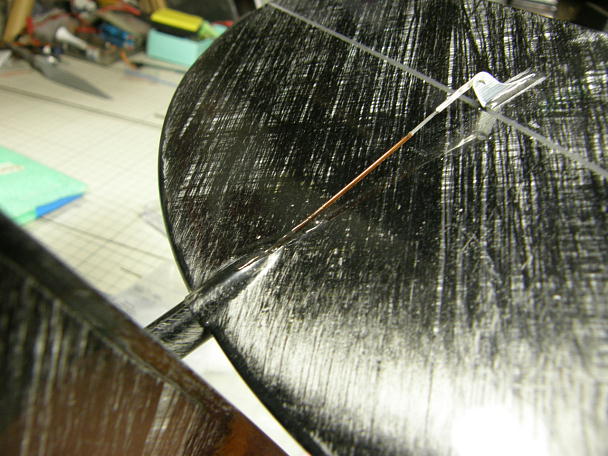

0.7ミリカーボンロッドの先端を軽くサンディングして、ロッドエンドを瞬間接着剤で接着します。 抜けるとシャレに なりませんので、ロッドエンド内部まで瞬間接着剤が回るように、瞬間接着剤を流したら、ロッドエンドを爪で弾いて 空気抜きをします。 |

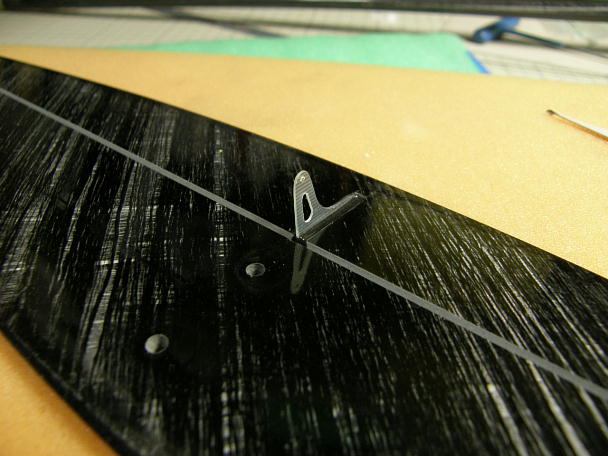

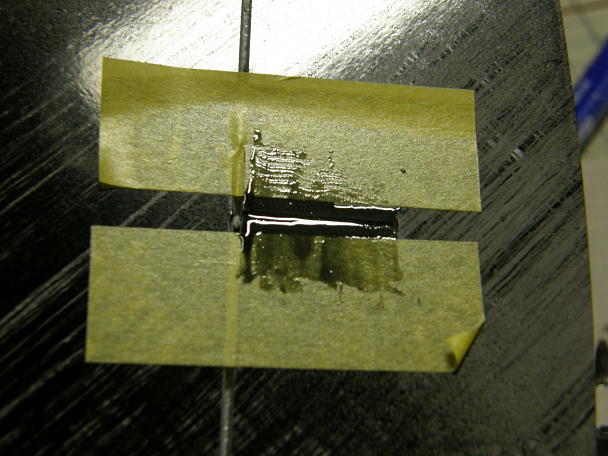

エレベーターホーンを接着します。 取り付け溝の周囲、2ミリずつサンディングして、フィレットの準備をします。 接着の終わったエレベーターホーンです。 綺麗にフィレットが整形されています。 ラダーホーンの接着です。 エレベーターホーンの接着の項で写真が無かったので、ここで詳しく解説します。 マスキングをした、事前にサンディングをした接着部分にカーボンパウダーを混ぜた5分エポキシを均すように 塗布します。 この時に、接着剤がしっかり溝の中に練り込まれるようにします。 サーボホーンを溝に沈めて、はみ出た接着剤をヘラまたは綿棒を使ってフィレットに整形します。 マスキングテープは整形が終わったら直ぐに剥がします。 固まるまで待ってしまうと、段が出来てしまいます。 |
垂直尾翼のポケットに、ラダーリンケージを取り出す溝を加工します。 |

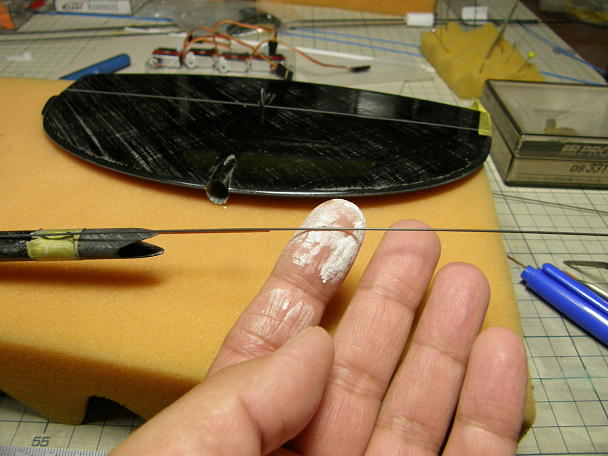

垂直尾翼とのアライメントを見るため、水平尾翼を取り付ける関係で、エレベーターリンケージを先に行います。 カーボンロッドにはお約束のすべすべ君を塗布します。 ロッドを納めて、水平尾翼ネジで取り付けます。 |
ブームの接着面と垂直尾翼のポケット内部に5分エポキシを塗って差し込み、クロスラインレーザーで水平尾翼との 直角を出したら、瞬間接着剤を接合部の縁に流して仮固定します。 エポキシの硬化待ちでずれてしまうのを防止するためです。 ラダーリンケージの取り出し口はマスキングをして、カーボンパウダー入り5分エポキシを盛って固定しました。 |
