BOOMの胴体の製作6

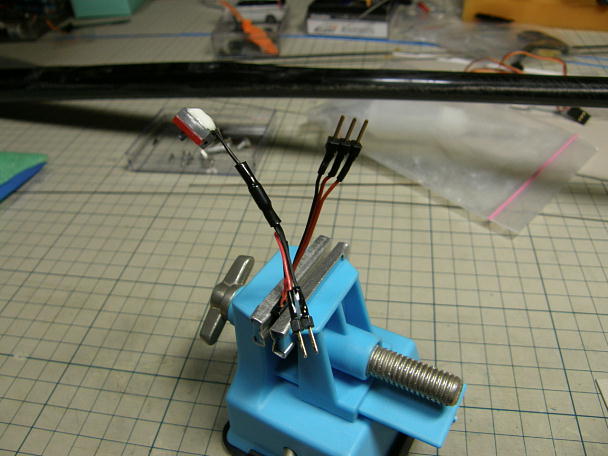

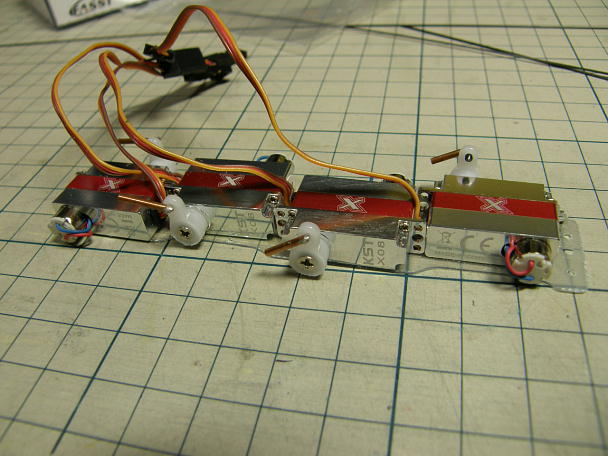

4CHの受信機を使用しますので、Yハーネスを準備します。 受信機、サーボはハイボルテージ仕様なのですが、 サーボが8Vを超えると寿命が縮むとかの噂があったり...とか、逆接の防止にもなりますので1個だけダイオード を入れた物を作製しました。 サーボにホーンとロッドエンドをセットした物を組み込んでおきます。 |

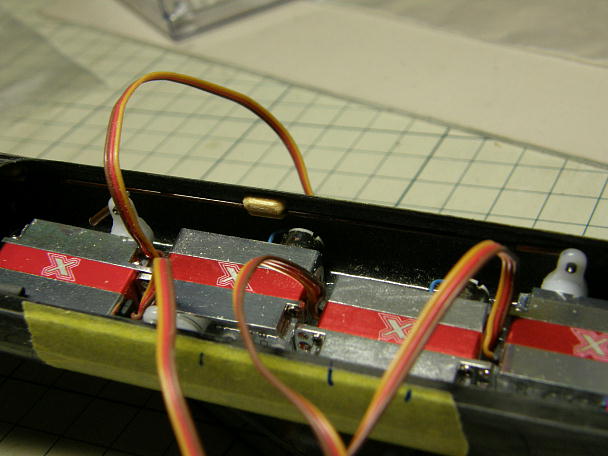

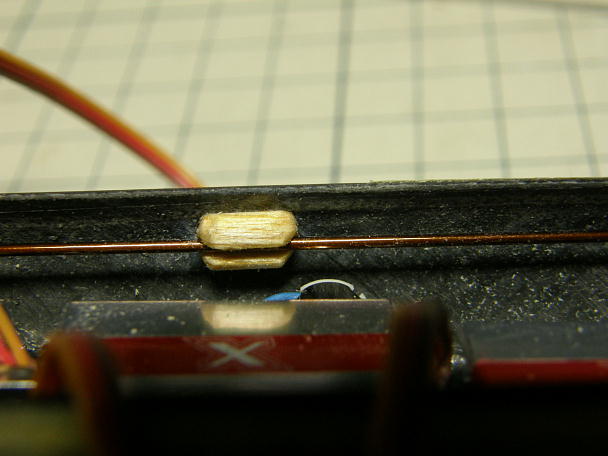

スクラップバルサで作ったリンケージのサポートです。 エレベーターとラダーサーボのたわみ防止に使用します。 |

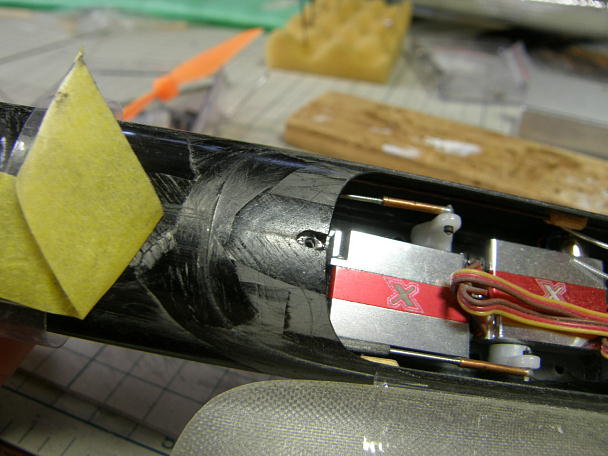

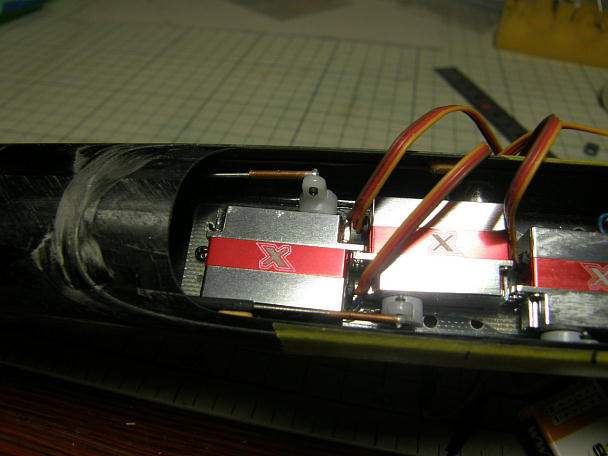

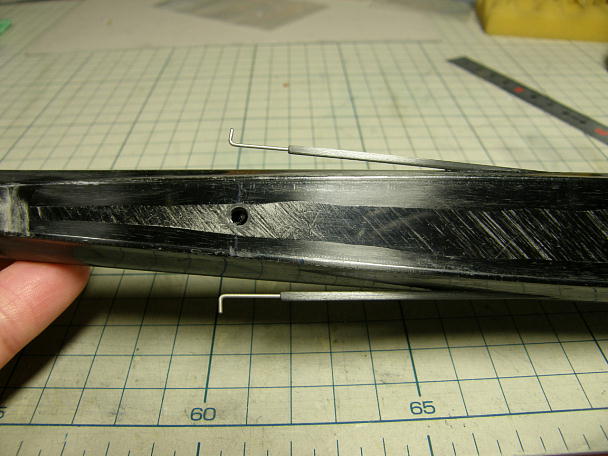

エルロンリンケージは0.8ミリのSUSピアノ線です。 エルロンのニュートラルを合わせて、ロッドエンドとリンケージを瞬間接着剤で接着します。 しっかり接着剤が回る ように空気抜きはしっかりします。 |

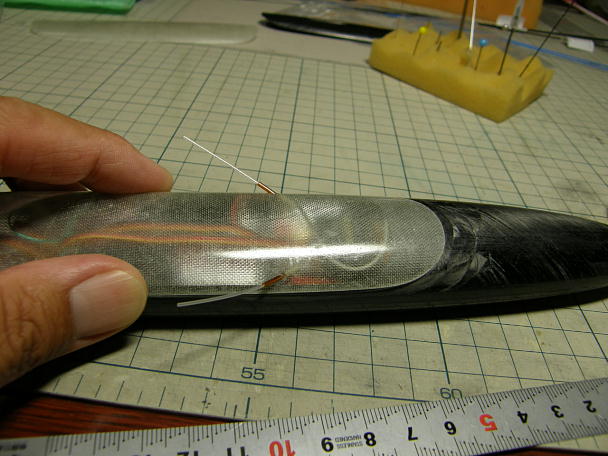

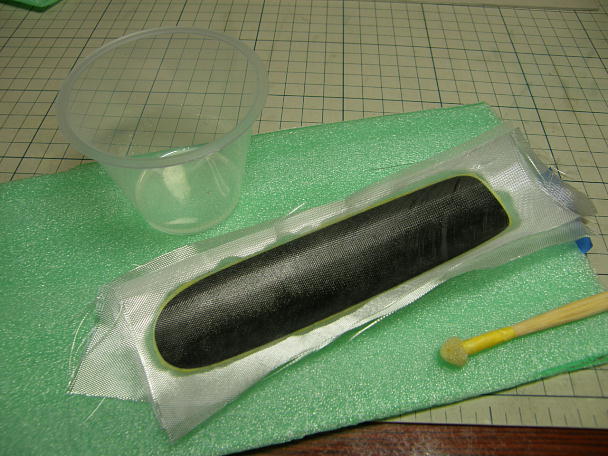

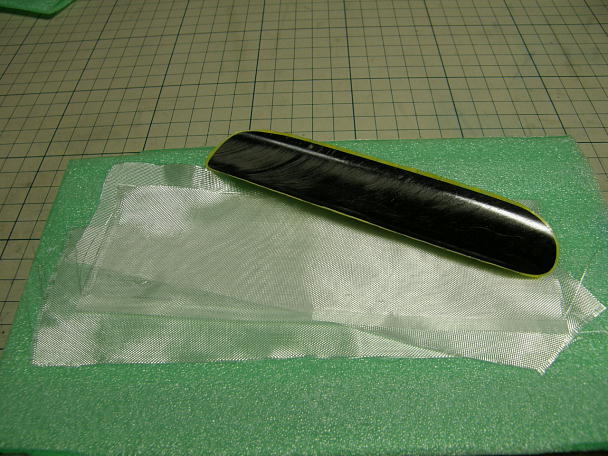

カーボンのキャノピーが付属しますが、アンテナを取り出す穴を開けるのがもったい無かったので、グラスでコピー を作ります。 キャノピーの内側を離型処理した後、25グラム/uのマイクログラスを4プライ、エポキシ樹脂5052で積層します。 24時間後に離型したコピーキャノピーです。 アンテナ線の取り出しの1ミリポリイミドチューブを接着して完成です。 |

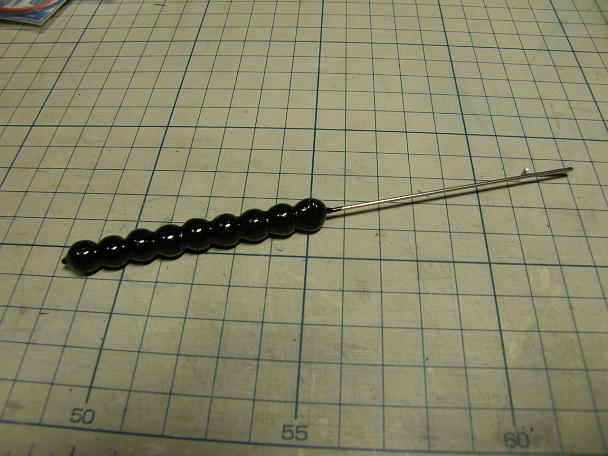

バラストの取り付け場所と取り付け方法を考えた結果、Valid方式としました。 開口部後端に1ミリFRP板でバラスト 受けを作りました。 バラスト本体は1.2ミリピアノ線に釣りの重りを通した物です。 5分エポキシで固定した後、液体ゴムでコーティング しました。 |
