Ultima F5J 主翼の製作 2

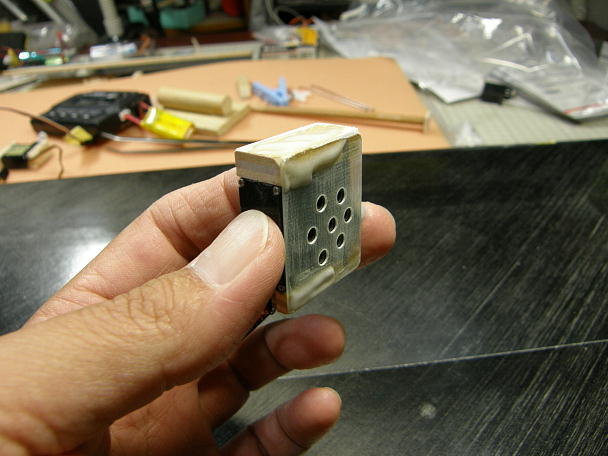

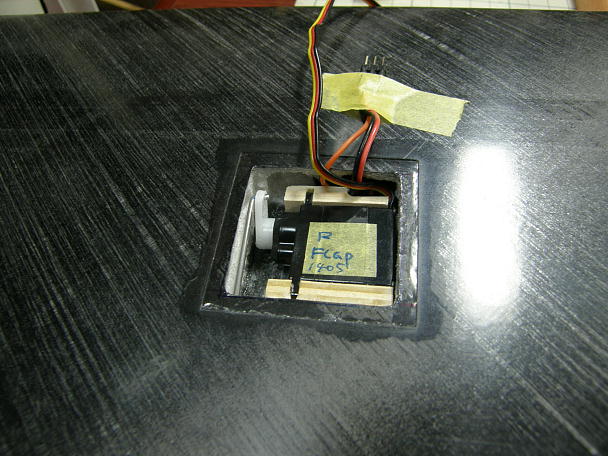

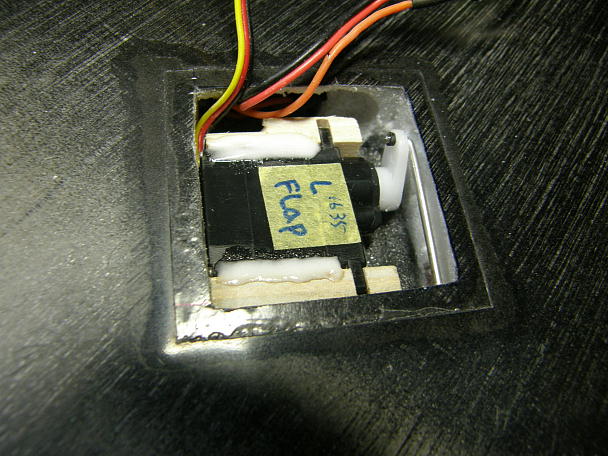

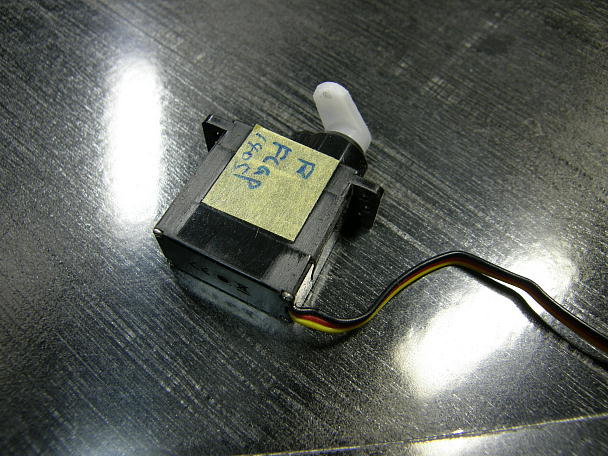

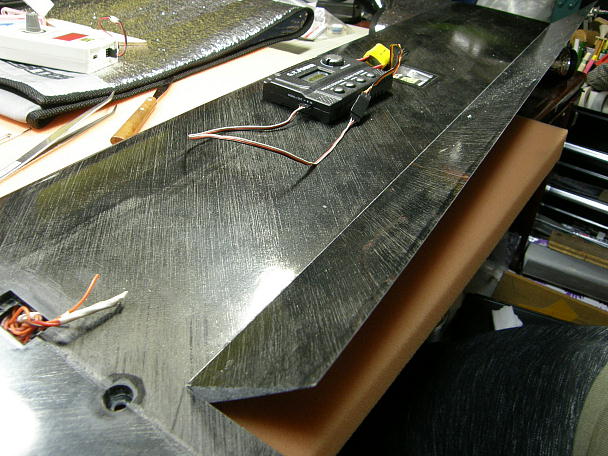

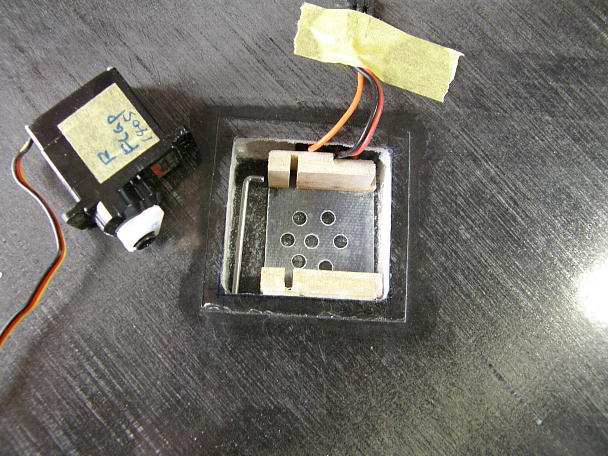

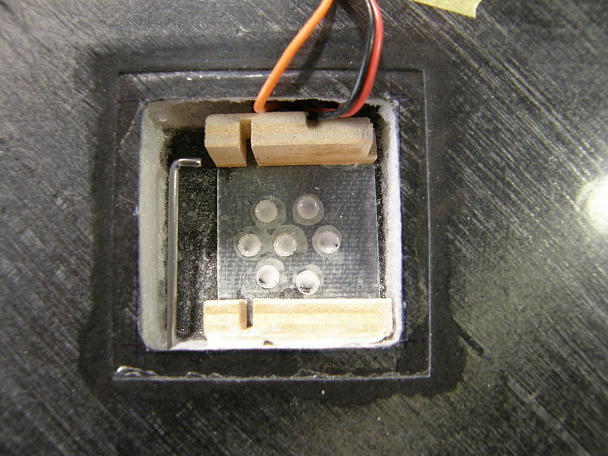

サーボベッドの隅にマイクロバルーン5分エポキシを塗布します。 ニュートラルを合わせながら、サーボホールにサーボベッドを沈め、5分ほど硬化を待ちます。 少しの間なので 我慢です。 5分エポキシが硬化後、サーボを取り外します。 接着されていませんので、取り外しが可能です。 また、サーボ ホール端にリンケージロッドの逃げを加工してありますので、ロッドの取り外しも容易です。 FRP板に開けた穴にマイクロバルーン入り5分エポキシを擦り込みます。 主翼のカーブがありますので、 FRP板と主翼裏面には隙間が出来ます。 その部分を利用しています。 サーボに接着用の足付けと脱脂を行います。 最終の動作確認を行います。 リンケージの調整が出来ませんから、サーボを接着してしまうと後戻りが 出来ません。 フラップホーンのリンケージに抜け止めを施します。 2ミリのシュリンクチューブを縮めた物を被せています。 サーボ側にも抜け止めを施します。 サーボとサーボベッドの境界部分のみにマイクロバルーン5分エポキシを塗布します。 硬化すれば左右方向 はサーボベッドで、上下方向はエポキシで押さえられます。 |

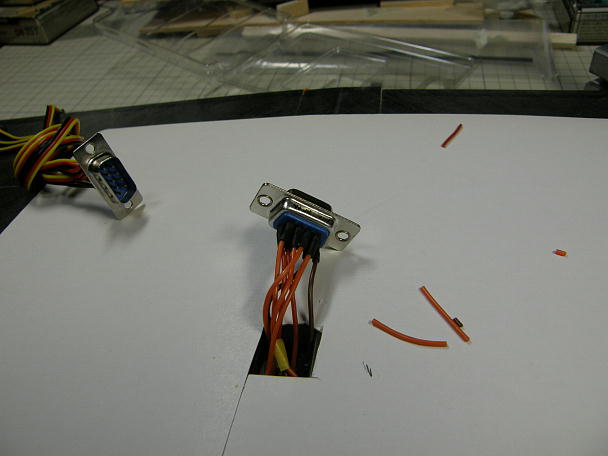

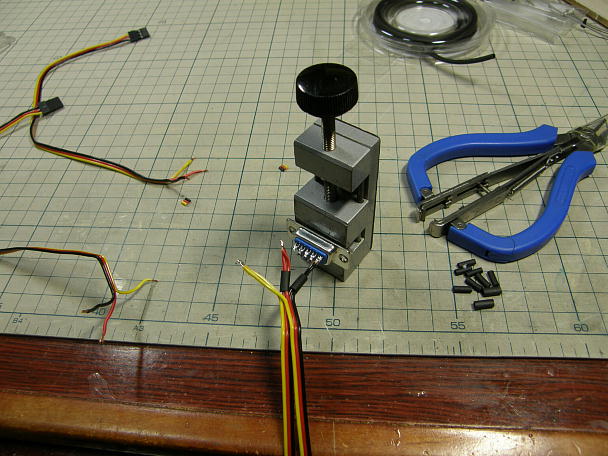

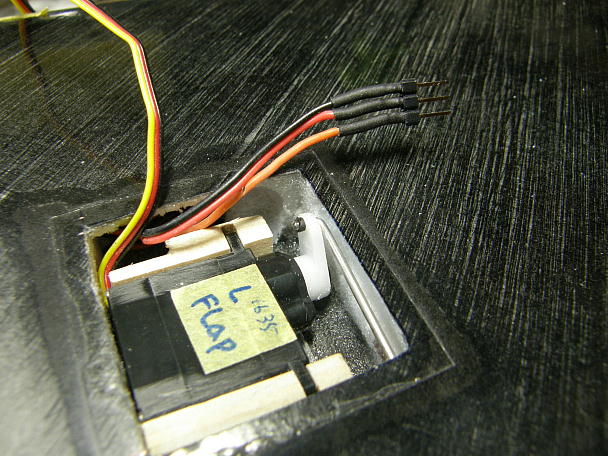

センターパネル用のD−SUB9ピンコネクタをハンダ付けします。 主翼側はボール紙で養生をして主翼上でのハンダ付け作業となります。 シュリンクチューブの収縮は、熱による変形が怖かったので、バーナーでは無くてハンダゴテを近づけることで 行いました。 エルロンサーボの連結コネクタは主翼翼端でコネクタ製作を行います。 コネクタの製作時らには、通常なら スーパーXをコネクタとコードの境目に塗布して補強としますが、ムリっぽかったので、シュリンクチューブで 代用としました。 |
