Ultima F5J 胴体の製作 2

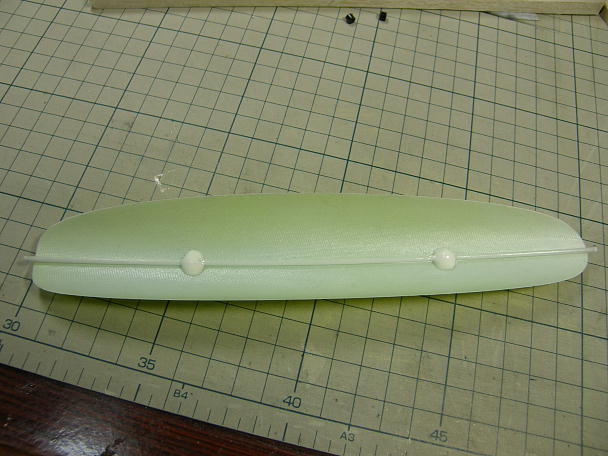

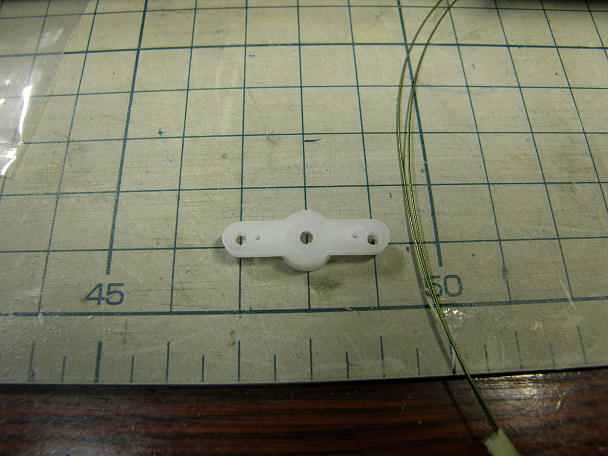

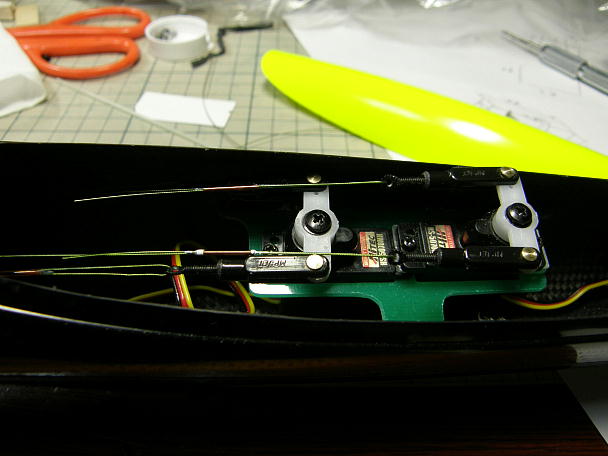

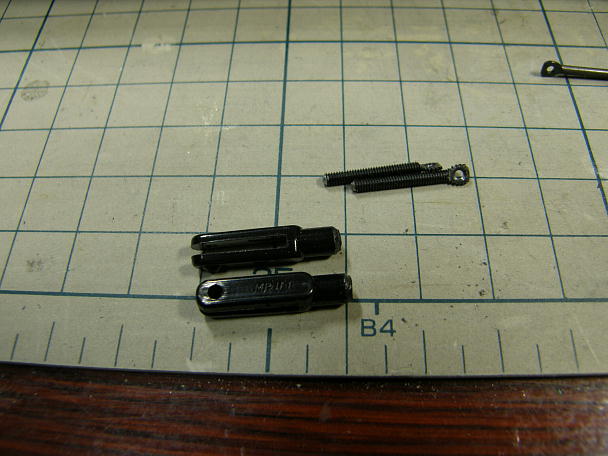

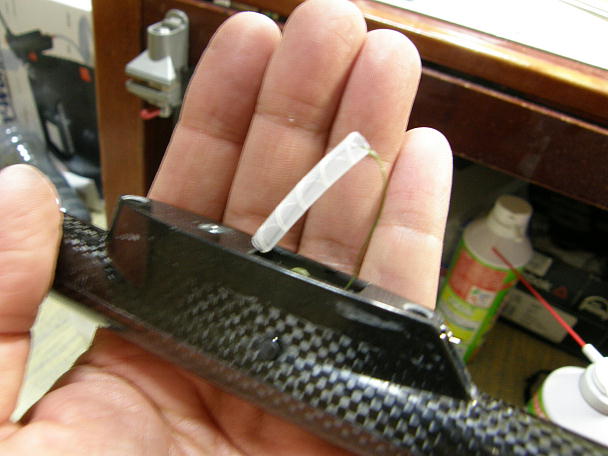

ワイヤーリンケージのサーボ側はワイヤーの張り具合を調節出来るようにします。 テトラのワイヤーリンケージ 用のエンド金物と樹脂クレビスを使用します。 エンド金物は穴周りにバリがあったので、二サイズ大きなドリルでさらっておきました。 本当はプーリーを使いたいところですが、少しでも弛みを減らす様に、サーボホーンの穴はテール方向よりに 穴を広げています。 水平尾翼台座内にあるクランクとワイヤーが結んで接着されていた状態でしたので、ワイヤーの絡まりを確認 するためにチューブをノーズ方向から通して確認します。 リンケージワイヤーはニュートラルを出しつつ、テンションを掛けた状態で施工します。 ワイヤー止めには、 1ミリのポリイミドチューブを使い、2本通して瞬間接着剤で固定します。 ワイヤーを硬化促進剤で拭いて、接着を確実にします。 完成したリンケージです。 キャノピー裏に2ミリFRPロッドを接着、キャノピーロックとします。 |
